linear unit pneumatic

Are you looking for a pneumatic drive for linear movements directly from the manufacturer? Our standard range includes:

durable linear units
with high precision
in various sizes
in different stroke lengths
optional: inductive sensors or hydraulic shock absorbers

CAD data for every linear unit is available for free download in the product finder . There you will also find detailed technical properties such as the piston diameter - or whether plain bearings, ball bushings or a guide with cross rollers are installed.

Regardless of the size, whether it is a narrow mini slide or a wide linear axis, one feature remains the same: the housing is milled from solid, high-strength aluminum. It is anodized and designed for long-term use. If required, our grippers can be mounted directly or via adapter plates.

→ DIREKT ZUM PRODUKTFINDER Tipps & Infos Downloads

Animation: Funktionsprinzip Linearschlitten LSK-6 mit Kreuzrollenführung

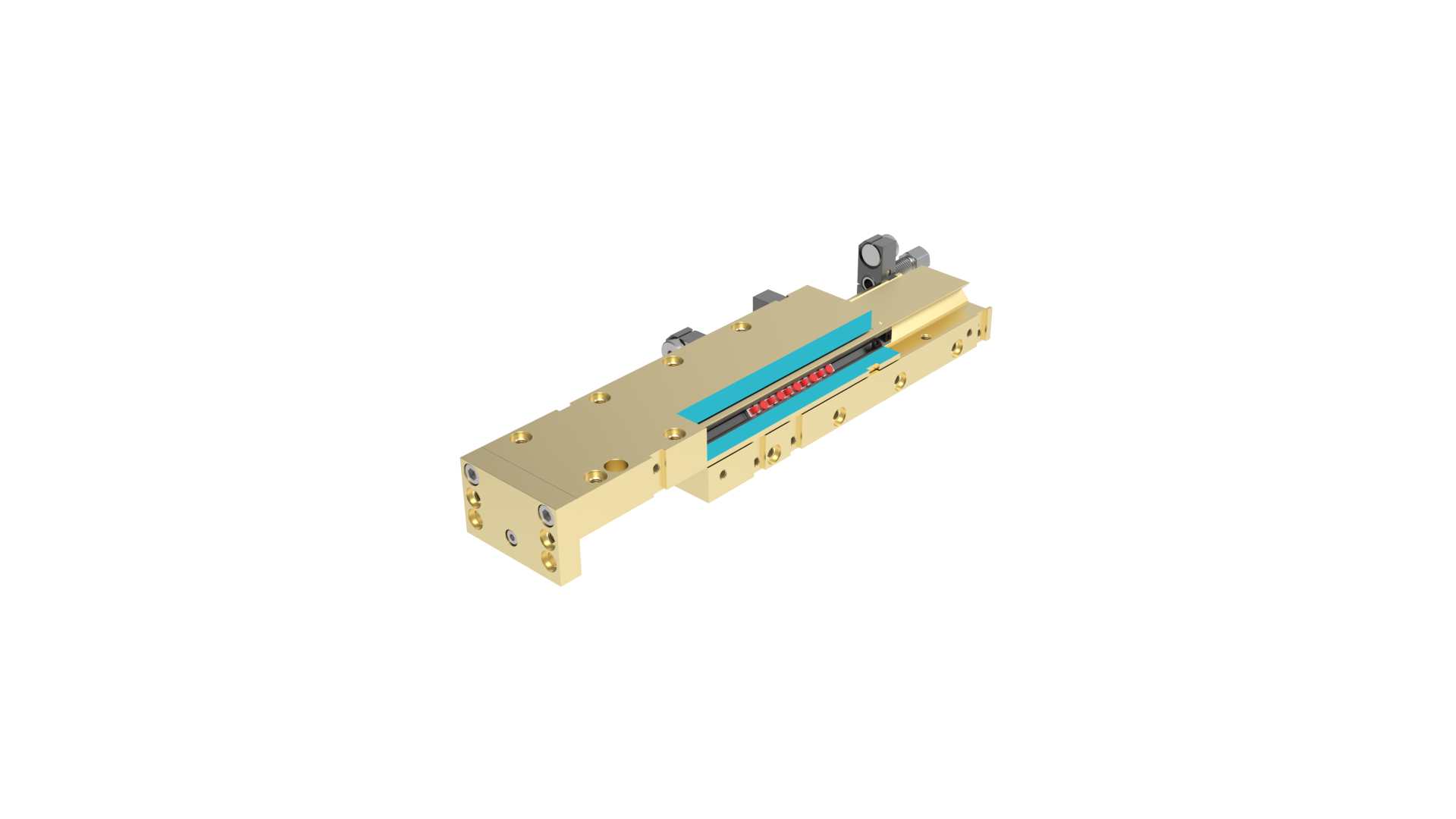

Schnittbild aus Animation -pneumatischer Linearschlitten mit Kreuzrollen LSK-6

Animation: Funktionsprinzip pneumatischer Mini-Schlitten LSM-3 mit Kugelumlaufführungen

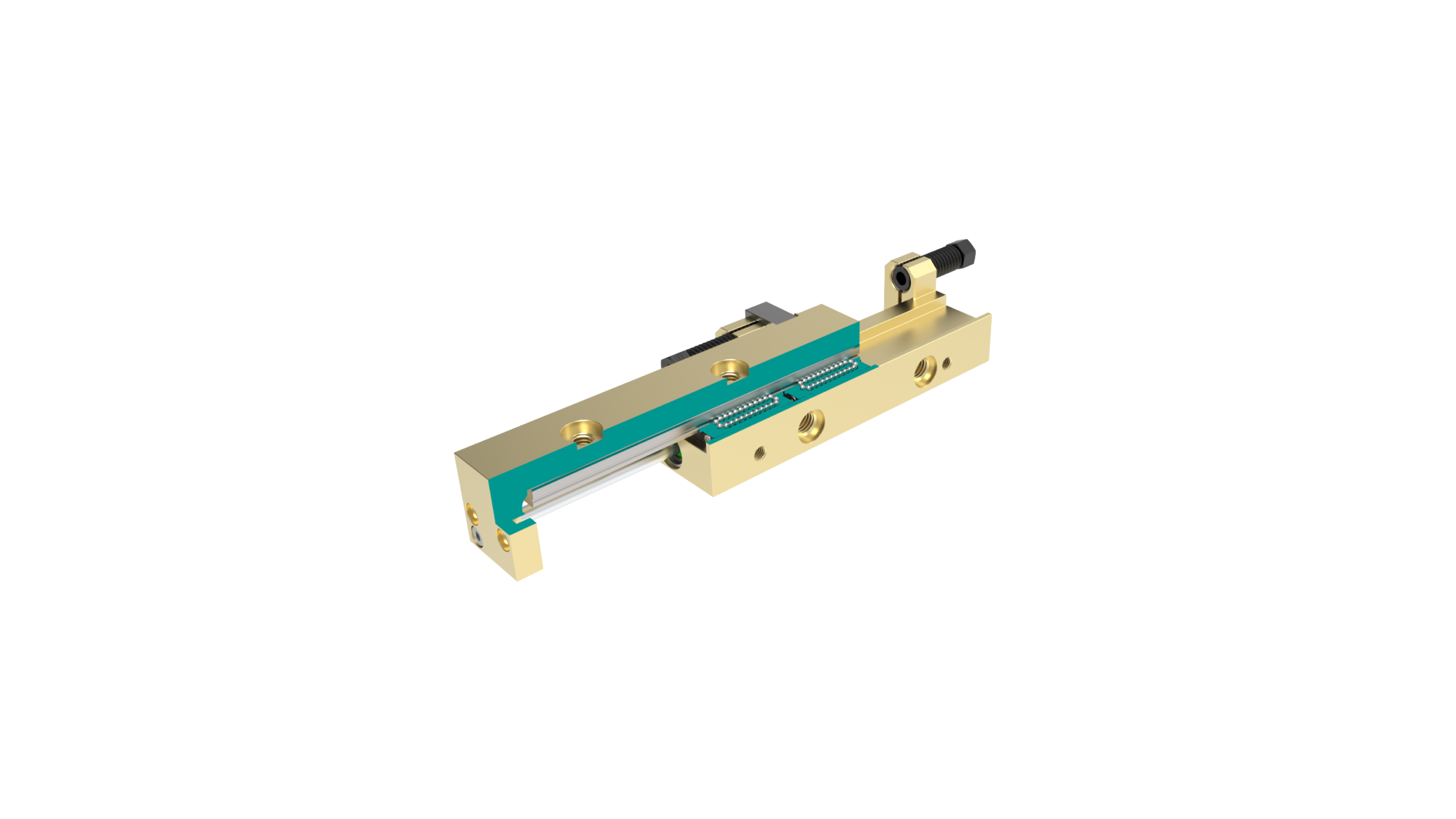

Schnittbild aus Animation - pneumatischer Linearschlitten LSM-3 mit 2 Führungswagen (Kugelumlaufführungen

Animation: Funktionsprinzip pneumatischer Linear-Schlitten LSM-4 mit Kugelumlaufführungen

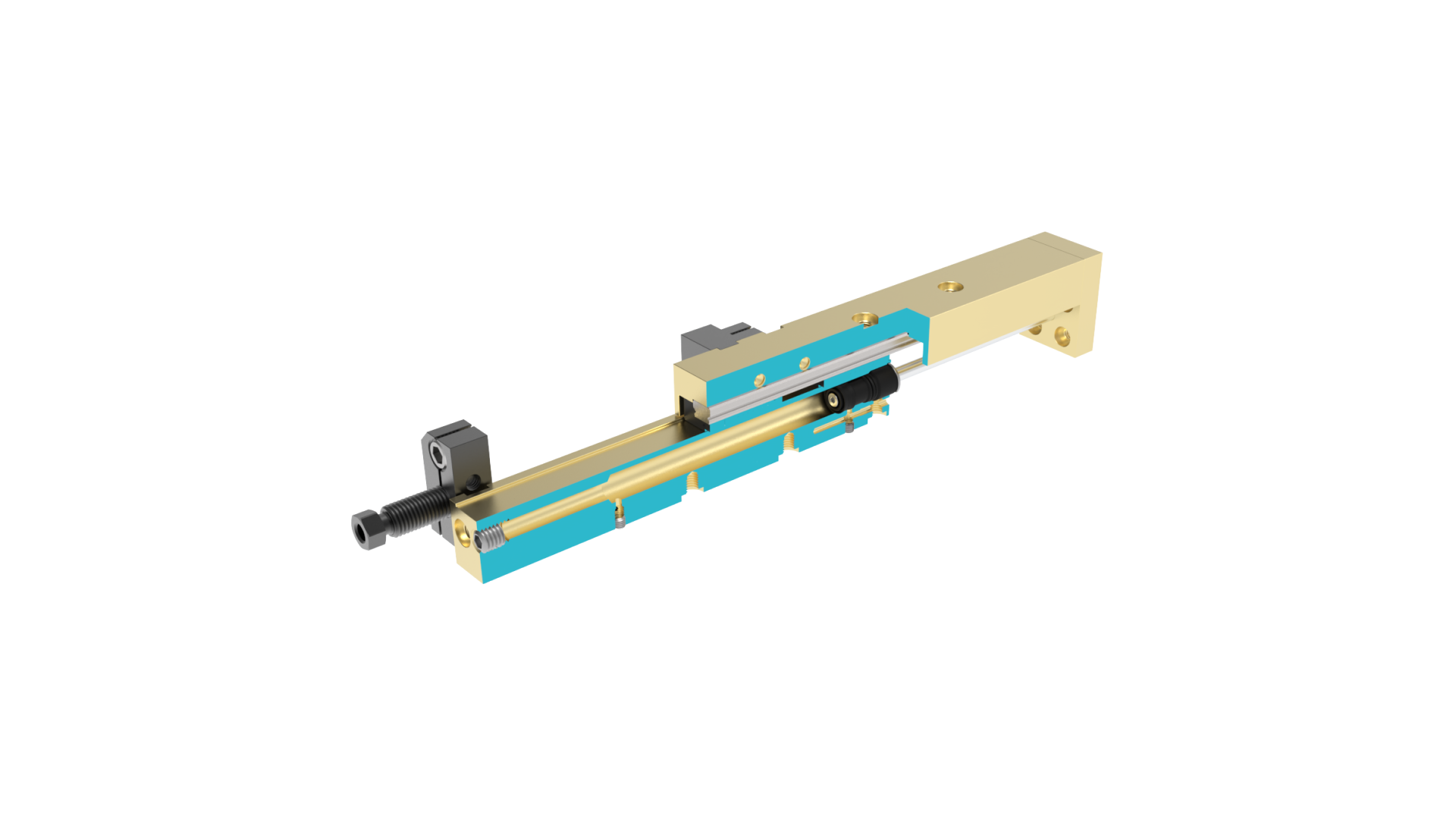

Schnittbild aus Animation - Linearschlitten LSM-4 mit 2 Führungswagen (Kugelumlaufführungen)

Portalbetrieb

Bei den Einheiten der Baureihen LEM, LEK, LE und LES ist neben dem klassischen Schiebebetrieb auch ein Portalbetrieb möglich.
Dabei wird die Lineareinheit waagrecht an den Endplatten aufgenommen und die Last fährt mit dem Führungsschlitten - ähnlich einem Portalkran hin und her.

Je nach Art der waagrechten Aufnahme (breite oder hohe Seite der Endplatten) sind im Prospekt lastspezifische Durchbiegungen ausgewiesen.

LEM und LEK ist sogar ein Portalbetrieb ohne Unterbau möglich - der mittlere Führungskopf ist beidseitig 1,5mm schmaler als die Außenplatten und 1,5mm aus dem Zentrum nach oben versetzt!

Pick & Place

Unser Prinzip mit Zentrierringen und Rastermaß eröffnet Ihnen vielfältige Möglichkeiten eigenständig Module und Einheiten zu Pick & Place System zusammen zu setzen. Darüber hinaus bieten wir jedoch auch einen speziellen Pick & Place Baukasten mit aufeinander abgestimmten Modulen an.
Dieser Baukasten ermöglicht Ihnen schnell verfügbare Lösung zu implementieren - ob mit oder ohne Integration von Luft und Signalen!

Tipps und Infos zu Lineareinheiten

Pneumatische Dämpfung

Die Lineareinheiten LE-6 und LE-9 werden auch mit pneumatischer Dämpfung angeboten. Diese verschleissarme Art der Dämpfung wird über einen druckbeaufschlagten Kolben im Führungskopf realisiert. Natürlich kann auch eine hydraulische Dämpfung eingebaut werden!

Doppelte Kraft durch zweites Zylinderrohr

Lineareinheiten der Serie LE-6 und LE-9 können anstelle der pneumatischen Dämpfung mit einer zweiten Kolbenstange ausgeführt werden.
Die Kolbenstange nutzt dabei die freigewordene Bohrung des pneumatischen Dämpfungskolbens. Mit dieser Variante "Z" ist somit doppelte Kraft auf selbem Bauraum vorhanden. Wir empfehlen hier daher unbedingt den Einsatz hydraulische Dämpfer!

Zwischenposition Lineareinheit VEN-6

Ein pneumatisches Modul hat grundsätzlich zwei definierte Endpositionen. Diese sind bei Linear-Bewegungen durch den
eingestellten Hub begrenzt.

Für die Lineareinheit VEN bieten wir im Rahmen des Baukastenprinzips "Pick & Place$" auch Zusatzmodule an, sogenannte Zwischenpositionen. Diese Module werden an das betreffende Basis-Produkt angekoppelt und lassen – in Grenzen einstellbar – trotz Pneumatik eine dritte Position zu.

Technisch handelt es sich um einen additiven Zylinder, der bei Aktivierung in den Weg der Lineareinheit einfährt und als Anschlag den Weg der Basiseinheit begrenzt.

Mögliche Anwendungsbeispiele sind

zentrale Aufnahme des Werkstücks zur optischen Prüfung für lagerichtige Ablage
Aussonderung eines „Schlecht-Teils”

Zwischenpositionen entdecken-einer der vielen Blog-Artikel

Weitere Informationen:

Technische Daten, das 3D-Modell sowie Links zum Prospekt und zur Betriebsanleitung befinden sich direkt beim nachfolgend ausgewählten Produkt.
Weitere Informationen finden Sie im zentralen Downloadbereich , unter der Rubrik FAQ, unseren Blogs oder unseren YouTube-Channel.

DOWNLOADS

Prospekte & Betriebsanleitungen

PROSPEKT
BETRIEBSANLEITUNG LE LEM LEK LES
BETRIEBSANLEITUNG LSM LSK
BETRIEBSANLEITUNG LEN VEN ZWP

Pneumatische Lineareinheiten vom Hersteller Friedemann Wagner GmbH sind in verschiedenen Hublängen und Ausführungen, mit und ohne Stoßdämpfer ab Lager verfügbar.
