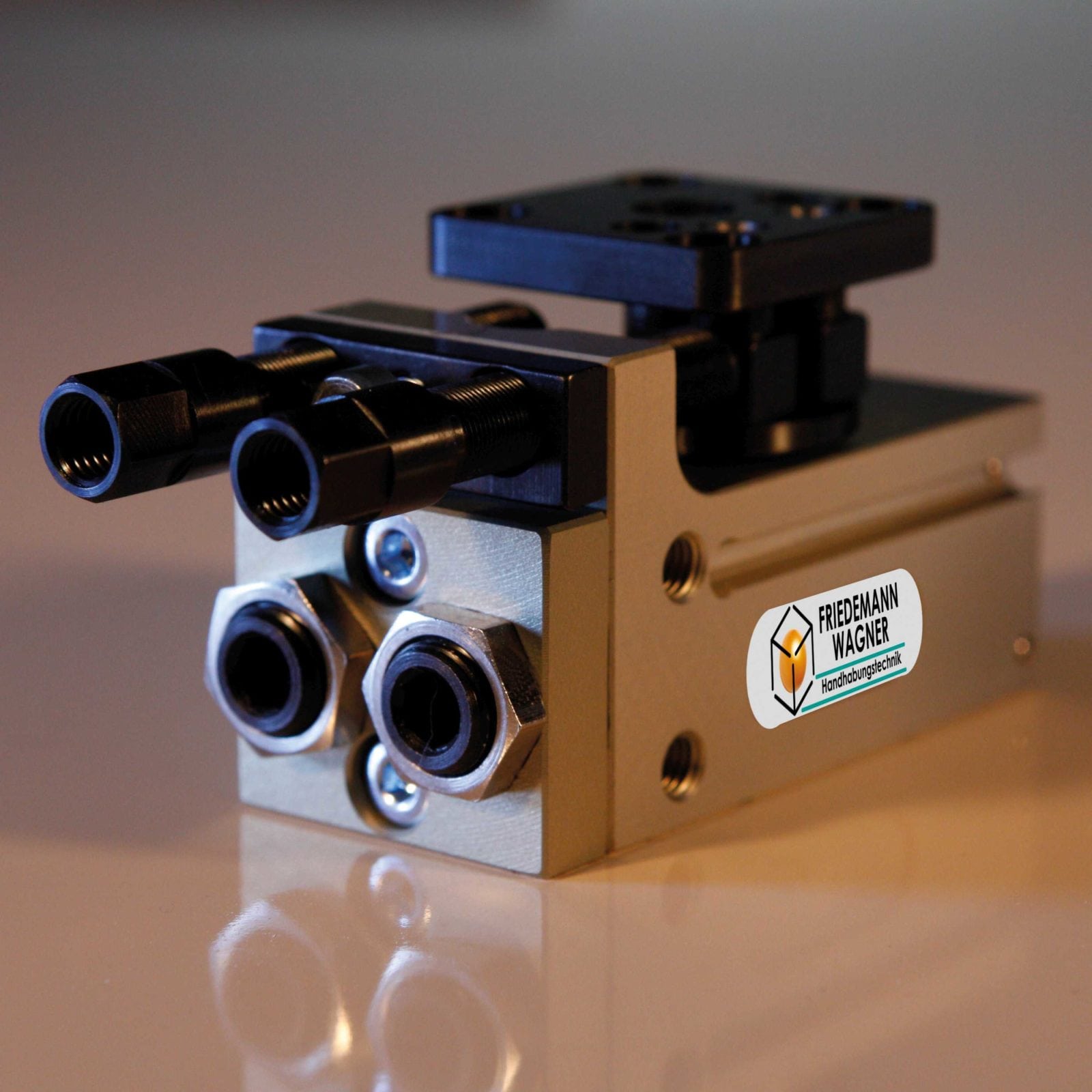

Schwenkeinheit SM-4-M-190-K-2-0-P
Artikel-Nr.: 000000001604
Hersteller: Friedemann Wagner GmbH
Volles Drehmoment in Endlagen
Schwenkbereich einstellbar 0-190°
Kolbendurchmesser 2x10 mm
Endlagenabfrage möglich
Luftdurchführung 2-fach
Produkt Klasse: SE
Produktbaugröße: SM-4
Produktbezeichnung: Schwenkeinheit SM-4-M-190-K-2-0-P
- pneumatischer Schwenkantrieb für kleine Werkstücke
- Schwenkwinkel 0-190° von außen einstellbar
- hochfestes Alu-Gehäuse mit gefrästem, externen Anschlagsystem
- volle Kraft in den Endlagen
- alle Störkanten auf einer Seite
- hohle Anschlagschrauben zur Aufnahme des Sensors
- trotz kleiner Abmessungen: 2-fach Luft-Integration
- techn. Daten siehe unten
Technische Angaben: Technische Daten und Abbildungen sind unverbindlich. Alle Angaben gelten bei 6 bar Betriebsdruck, der Luftverbrauch versteht sich bei 1 bar. Wir behalten uns jederzeit Änderungen vor. Alle Angaben sind ohne Gewähr.
Produktbilder: Original kann vom verwendeten Produktbild abweichen.
Optionen auswählen
Schwenkeinheit SM-4-M-190-K-2-0-P
Produkteigenschaften
4/2 oder 5/2 Wegeventil bistabil
000000001604
234.5
199.5
Keine
0.3
0.48
4-8 bar
M5
190° bzw. +/- 95° um die Mittellage
0.29
2-0
5.4
3,5
251.8
0.05-0.28
Stahl gehärtet
Stahl
Hochfestes Al, eloxiert
