| Kürzel | Art | Menge | Pole |
| E23 | Eingang | 2 Stück | 3 (z.B. für Sensor) |
| E18 | Eingang | 1 Stück | 8 |
| A8 | Ausgang | 1 Stück | 8 |
Obige Sensor-Aktor-Box kann also 2mal je einen Sensor mit 3 Polen aufnehmen. Die Kodierung des zweiten Eingangs (Kürzel E18), ist in Verbindung mit Ausgang (A8) interessant: Es besteht die Möglichkeit, diese Aktor-Box per Leitung mit weiteren Steckerleisten untereinander zu verbinden.
Ihr Vorteil: eine flexible Lösung zur Strukturierung und Übersicht. Viele einzelne Kabel gehen über Steckerleisten auf eine Anschlussleitung.
Steckerleisten vom Typ STL-8 sind, wie der Sensor, zwar klassische Artikel aus dem Prospekt „Zubehör“. Diese kompakte Schnittstelle zwischen Maschine und Steuerung kann natürlich auch losgelöst vom Einsatz unserer Produkte z.B. für den Schaltschrank erworben werden. (Link zum Prospekt).
Übersicht elektrische Daten der Wagner-Steckerleisten
| Betriebsspannung | 10 bis 30V DC / PNP |
| Überlastschutz | Ja |
| Kurzschlussschutz | Ja |
| Prinzip | 3-Draht-Technik |
| Strombelastbarkeit je Eingang | 1A |
| Eigenstromaufnahme | je nach Variante <60mA bis <140mA |
| Isolationsspannung | 75V DC |

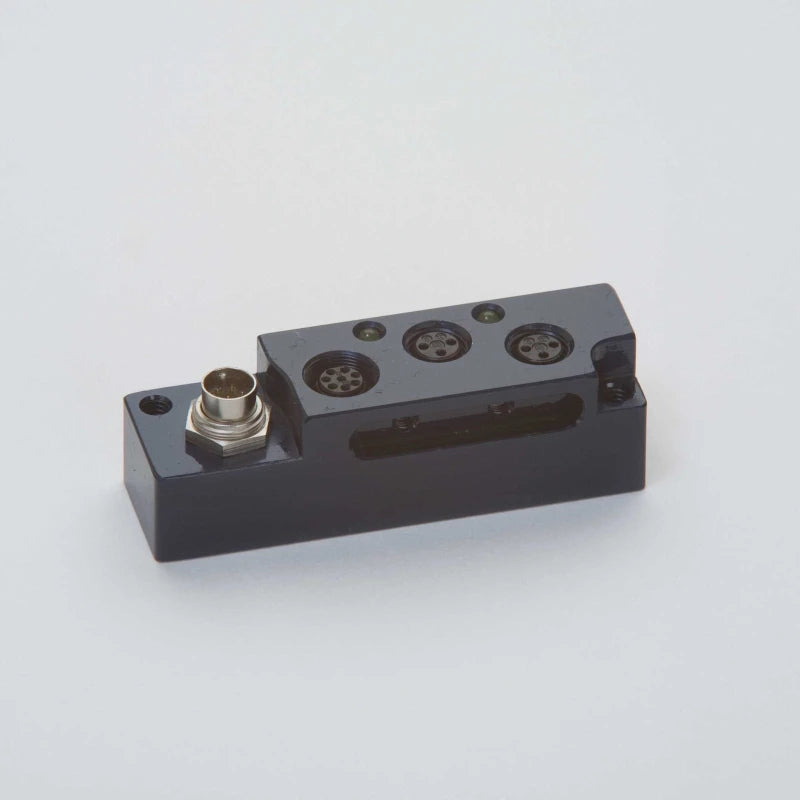

TL-8-E23-E18-A8
Hier in der Abbildung sieht man eine unserer Steckerleisten, Typbezeichnung TL-8-E23-E18-A8.
