unsere geschichte

Patent- oder Gebrauchsmusterschutz

In der vorangetriebenen Prüfung zur Schutzerteilung bezüglich Patent- oder Gebrauchsmusterschutz lautet die Formulierung der Patentanwälte am 28.05.1980 wie folgt:

„Der Tisch der Rundschalteinheit dreht sich um eine im Gehäuse fest stehende, hohle Mittelachse, während bei bekannten Rundschalteinheiten die Mittelachse sich mit dem Tisch dreht. Dies hat den Vorteil dass in die feststehende hohle Mittelachse eine feststehende Mittelsäule eingeschraubt werden kann, an welcher weitere Elemente oder Bearbeitungsgeräte montiert werden können. Bei den bekannten Rundschalteinheiten müssen dagegen alle zusätzlichen Geräte an außerhalb angeordneten Stativen montiert werden, was aufwendiger ist und mehr Platz beansprucht.“

Zitat  aus  dem Schreiben d. Patentanwälte Dipl. Ing. Westphal, Dr. Mussgnug und Dr.  Buchner

Modularität

Die damals zwei (heute mittlerweile 4) kompakten Baugrößen wurden in Rastermaßen in einer Art Würfelform konzipiert und sind unmittelbar aufeinander abgestimmt – Modularität als integraler Produktbestandteil.

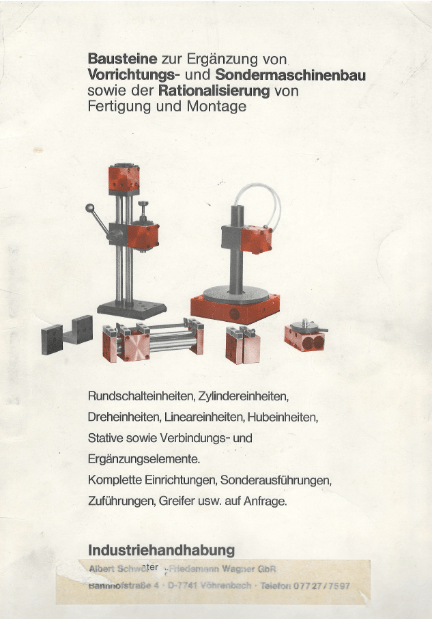

Schon der erste Verkaufsprospekt weist in der Überschrift auf das Baukastensystem der Modularität hin:

„Bausteine zur Ergänzung von Vorrichtungs- und Sondermaschinenbau
sowie der Rationalisierung von Fertigung und Montage“.

Den eigenen, hohen Anspruch der einfachen, schnellen und dennoch exakten Montage der Komponenten untereinander lösten die Gründer durch eine eigen entwickelte Zentrierbefestigung über Zentrierringe und entsprechenden quadratisch angeordneten Aufnahmen, Durchgangs- und Gewindebohrungen.

Neben translatorischen Bewegungen waren vor allem rotatorische Handhabungs Aufgaben ein Ansporn für die Firmen Gründer.

Die einst noch als „Dreheinheiten“ bezeichneten Schwenkeinheiten verfügten bereits über einfach einzustellende, externe Anschläge. Das Produkt-Portfolio umfasste damals bereits einen sehr kompakten, in der Grundfläche quadratisch aufgebauten Rundschalttisch, dessen Seiten- länge dem Durchmesser des Drehtellers entspricht. Seiner Zeit voraus verfügte dieser Tisch über eine feststehende Mittelbohrung. Ein besonderes Merkmal zur platzsparenden Durchführung von Energie- Leitungen oder zur Befestigung für verschiedene Handling Aufgaben.
