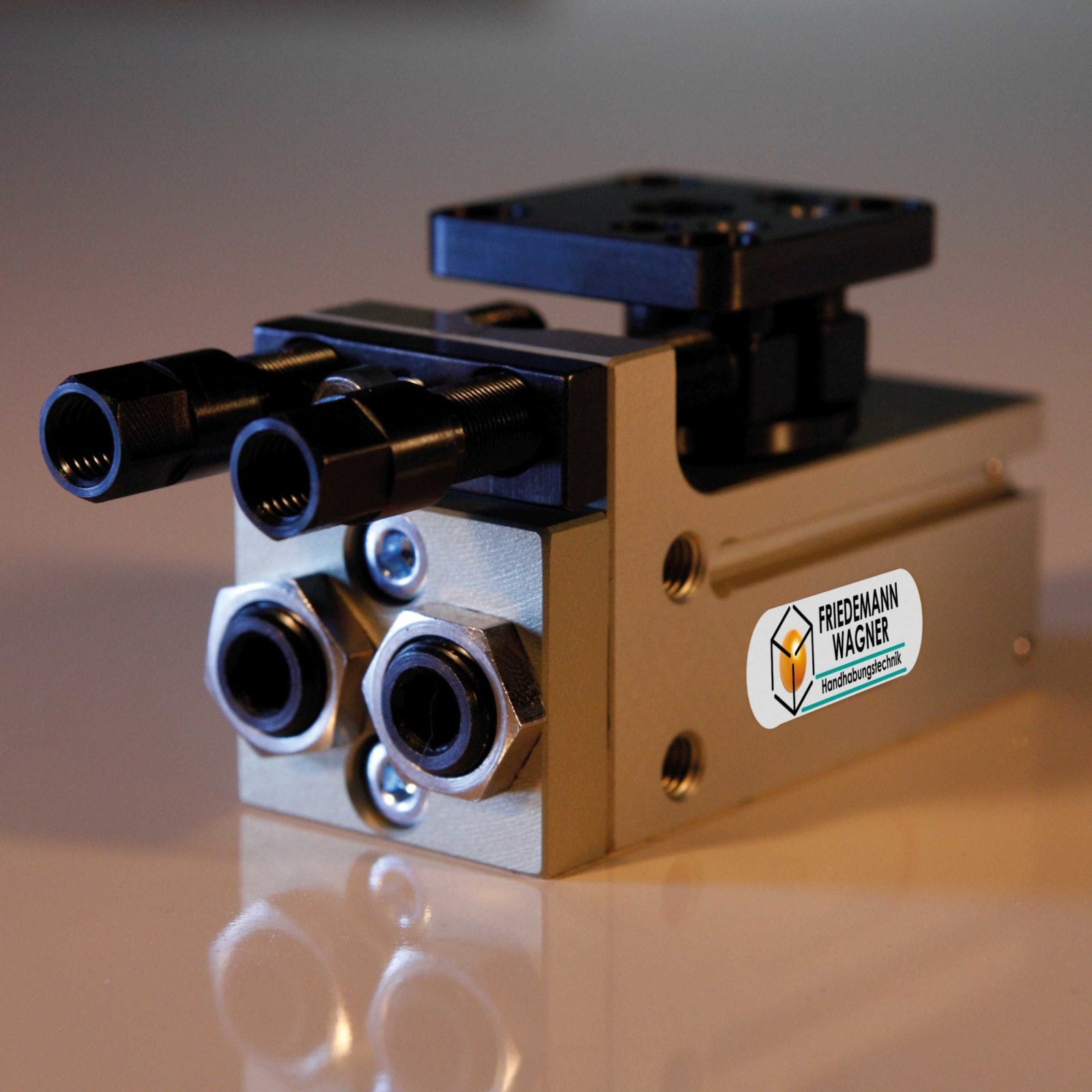

Schwenkeinheit SM-4-M-190-K-0-0-P
Artikel-Nr.: 000000001605
Hersteller: Friedemann Wagner GmbH
Produkt Klasse: SE
Produktbaugröße: SM-4
Produktbezeichnung: Schwenkeinheit SM-4-M-190-K-0-0-P
pneumatischer Schwenkantrieb ✓ Drehwinkel 0-190° ✓ Schwenkwinkel von außen einstellbar ✓ volles Drehmoment in den Endlagen ✓ alle Störkanten auf einer Seite ✓ hohle Anschlagschrauben zur Aufnahme des Sensors ✓ hochfestes Alu-Gehäuse mit gefrästem, externen Anschlag ✓ 2-fach Luft-Durchführung in die drehende Welle ✓ ohne Dämpfung ✓ techn. Daten siehe unten
Technische Angaben:
Technische Daten und Abbildungen sind unverbindlich.
Alle Angaben gelten bei 6 bar Betriebsdruck, der Luftverbrauch versteht sich bei 1 bar.
Wir behalten uns jederzeit Änderungen vor.
Alle Angaben sind ohne Gewähr.
Produktbilder:
Original kann vom verwendeten Produktbild abweichen.
Optionen auswählen
Schwenkeinheit SM-4-M-190-K-0-0-P
Produkteigenschaften
4/2 oder 5/2 Wegeventil bistabil
000000001605
234.5
234.5
Keine
0.3
0.48
4-8 bar
M5
190° bzw. +/- 95° um die Mittellage
0.24
0-0
5.4
3,5
251.8
0.05-0.28
Stahl gehärtet
Stahl
Hochfestes Al, eloxiert
Über 45 Jahre qualität
Made in Germany
Seit der Gründung im Jahr 1979 stellen wir in Baden-Württemberg erfolgreich hochpräzise Schwenk-, Rundtakt-, Hub-, Linear- und Greifeinheiten her.
Spezielle Konstruktionsmerkmale
mit besonderem nutzen
Tag für Tag erfüllen wir die höchsten technischen und qualitativen Anforderungen unserer renommierten Kunden.
