Mini-Schwenkeinheit SM-4, mit Daempfung, Variante ohne Luftdurchfuehrung

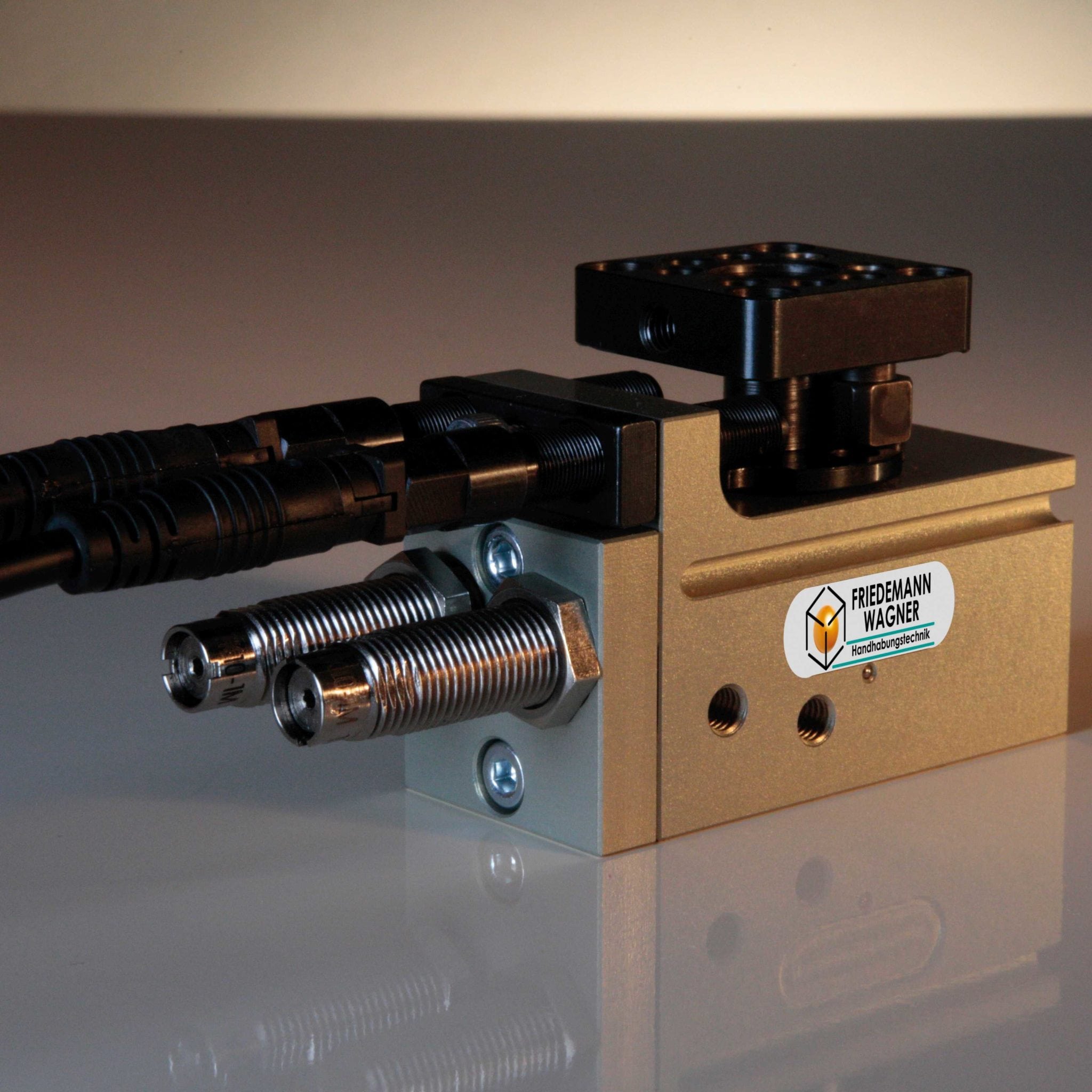

Schwenkeinheit SM-4-M-190-H-0-0-P hydr. Dämpfg

Name: Schwenkeinheit SM-4-M-190-H-0-0-P hydr. Dämpfg
Brand: Friedemann Wagner GmbH
SKU: 160501
Rating: 5 (5 reviews)

Artikel-Nr.: 000000160501
Hersteller: Friedemann Wagner GmbH

Volles Drehmoment in Endlagen

Schwenkbereich einstellbar 0-190°

Kolbendurchmesser 2x10 mm

Endlagenabfrage möglich

hydraulische Dämpfung beidseitig

pneumatischer Schwenkantrieb für kleine Werkstücke
Schwenkwinkel 0-190° von außen einstellbar
hochfestes Alu-Gehäuse mit gefrästem, externen Anschlagsystem
volle Kraft in den Endlagen
alle Störkanten auf einer Seite
hohle Anschlagschrauben zur Aufnahme des Sensors
Dämpfer von außen erreichbar
Stoßdämpferausfallerkennung möglich
techn. Daten siehe unten

➞ Anfrage stellen

Download PDF-Datenblatt

Download PDF-Betriebsanleitung

Download 3D Datei

Zubehör zu diesem Artikel

Technische Angaben: Technische Daten und Abbildungen sind unverbindlich. Alle Angaben gelten bei 6 bar Betriebsdruck, der Luftverbrauch versteht sich bei 1 bar. Wir behalten uns jederzeit Änderungen vor. Alle Angaben sind ohne Gewähr.

Produktbilder: Original kann vom verwendeten Produktbild abweichen.

Schwenkeinheit SM-4-M-190-H-0-0-P hydr. Dämpfg

PRodukteigenschaften

Ansteuerung	4/2 oder 5/2 Wegeventil bistabil
Artikelnummer	160501
Axiallast stat. Druck [N]	234.5
Axiallast stat. Zug [N]	234.5
Dämpfung	Hydraulisch
Drehmoment bei 6 bar eff. [Nm]	0.3
Drehmoment bei 6 bar theo. [Nm]	0.48
Druckbereich	4-8 bar
Druckluftanschluss	M5
Einstellbereich [°]	190° bzw. +/- 95° um die Mittellage
Gewicht [kg]	0.24
Integration Luft-Signal	0-0
Luftverbrauch pro Takt [cm³]	5.4
Radiallast am Flansch [N]	251.8
Schwenkzeit [s]	0.05-0.28
Werkstoff Anschläge	Stahl gehärtet
Werkstoff Anschlagsschrauben	Stahl
Werkstoff Gehäuse	Hochfestes Al, eloxiert
Werkstoff Zahnstange	ETG-100 tenifer behandelt
