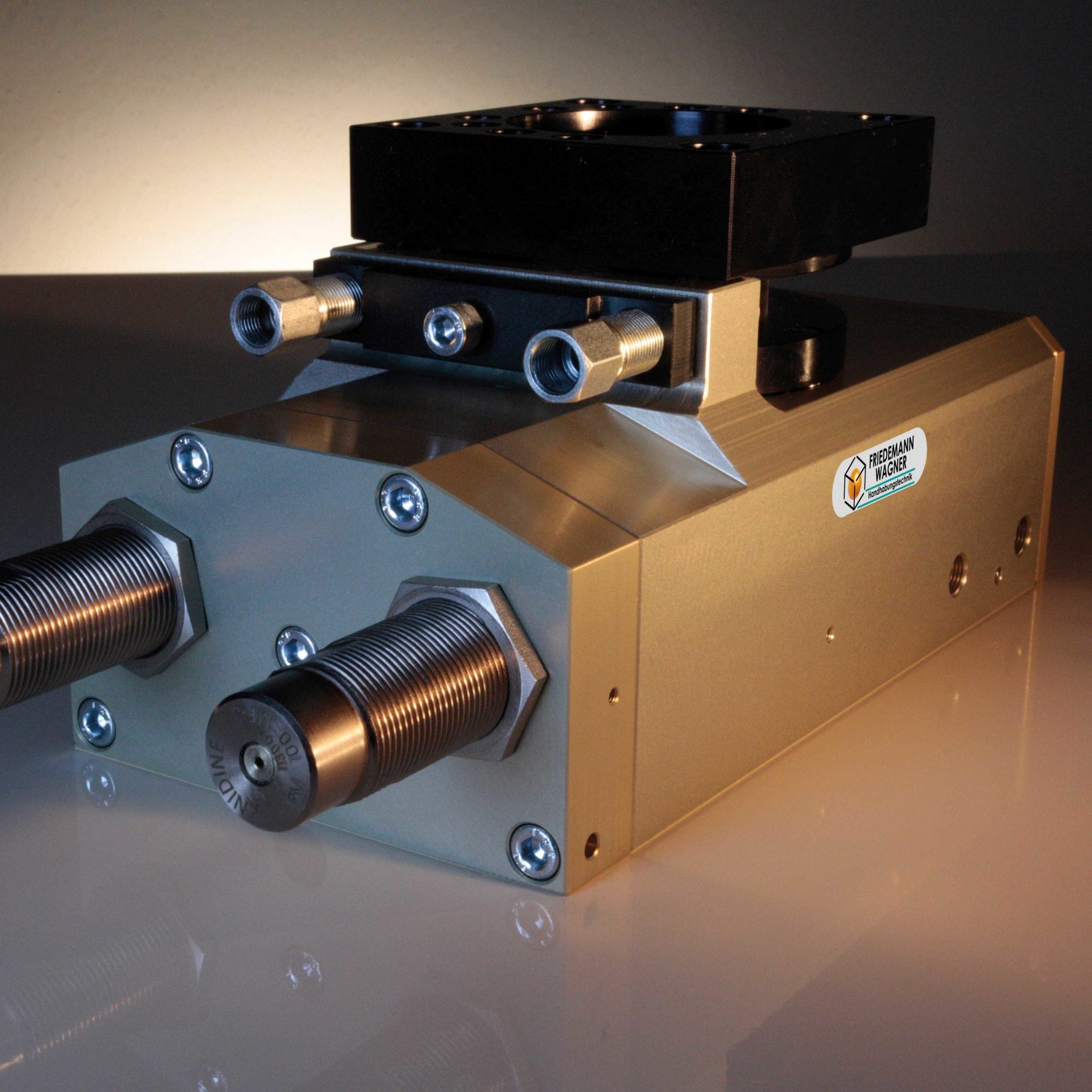

Schwenkeinheit SES-9-S-190-H-6-6-P hydr. Dämpfg
Artikel-Nr.: 000000165432
Hersteller: Friedemann Wagner GmbH
Volles Drehmoment in Endlagen
Schwenkbereich einstellbar 0-190°
Kolbendurchmesser 2x38 mm
Endlagenabfrage möglich
hydraulische Dämpfung beidseitig
Luftdurchführung 6-fach
Signaldurchführung 6-fach
Produkt Klasse: SE
Produktbaugröße: SES-9
Produktbezeichnung: Schwenkeinheit SES-9-S-190-H-6-6-P hydr. Dämpfg
- pneumatischer Schwenkantrieb
- verstärkte Ausführung
- Schwenkwinkel 0-190° von außen einstellbar
- hochfestes Alu-Gehäuse mit gefrästem, externen Anschlagsystem
- volle Kraft in den Endlagen
- alle Störkanten auf einer Seite
- hohle Anschlagschrauben zur Aufnahme des Sensors
- verschiedene Varianten verfügbar
- infolge der Kräfte nur mit Stoßdämpfern lieferbar
- Dämpfer von außen erreichbar
- Stoßdämpferausfallerkennung möglich
- für dritte Position Zusatzmodul ZWP-9-SES andocken
- techn. Daten siehe unten
Technische Angaben: Technische Daten und Abbildungen sind unverbindlich. Alle Angaben gelten bei 6 bar Betriebsdruck, der Luftverbrauch versteht sich bei 1 bar. Wir behalten uns jederzeit Änderungen vor. Alle Angaben sind ohne Gewähr.
Produktbilder: Original kann vom verwendeten Produktbild abweichen.
Optionen auswählen
Schwenkeinheit SES-9-S-190-H-6-6-P hydr. Dämpfg
Produkteigenschaften
4/2 oder 5/2 Wegeventil bistabil
000000165432
Stark
3780.0
1622.5
Hydraulisch
24.0
28.35
4-8 bar
G1/8
190° bzw. +/- 95° um die Mittellage
7.8
6-6
318.0
64200
3448.95
0.7-2.4
Stahl gehärtet
Stahl gehärtet
Hochfestes Al, eloxiert
