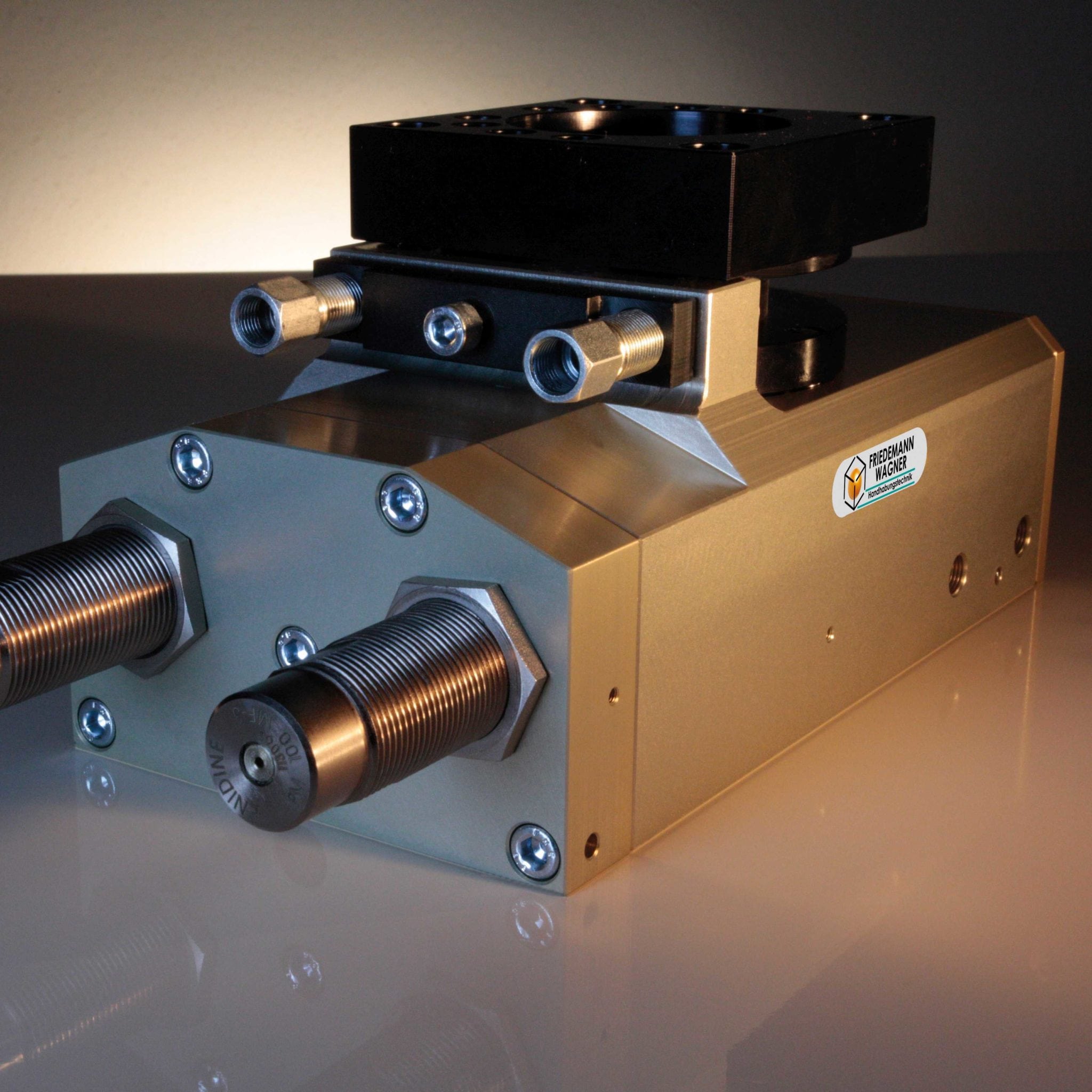

Schwenkeinheit SES-9-S-190-H-0-0-P hydr. Dämpfg
Artikel-Nr.: 000000165421
Hersteller: Friedemann Wagner GmbH
Volles Drehmoment in Endlagen
Schwenkbereich einstellbar 0-190°
Kolbendurchmesser 2x38 mm
Endlagenabfrage möglich
hydraulische Dämpfung beidseitig
- pneumatischer Schwenkantrieb
- verstärkte Ausführung
- Schwenkwinkel 0-190° von außen einstellbar
- hochfestes Alu-Gehäuse mit gefrästem, externen Anschlagsystem
- volle Kraft in den Endlagen
- alle Störkanten auf einer Seite
- hohle Anschlagschrauben zur Aufnahme des Sensors
- verschiedene Varianten verfügbar

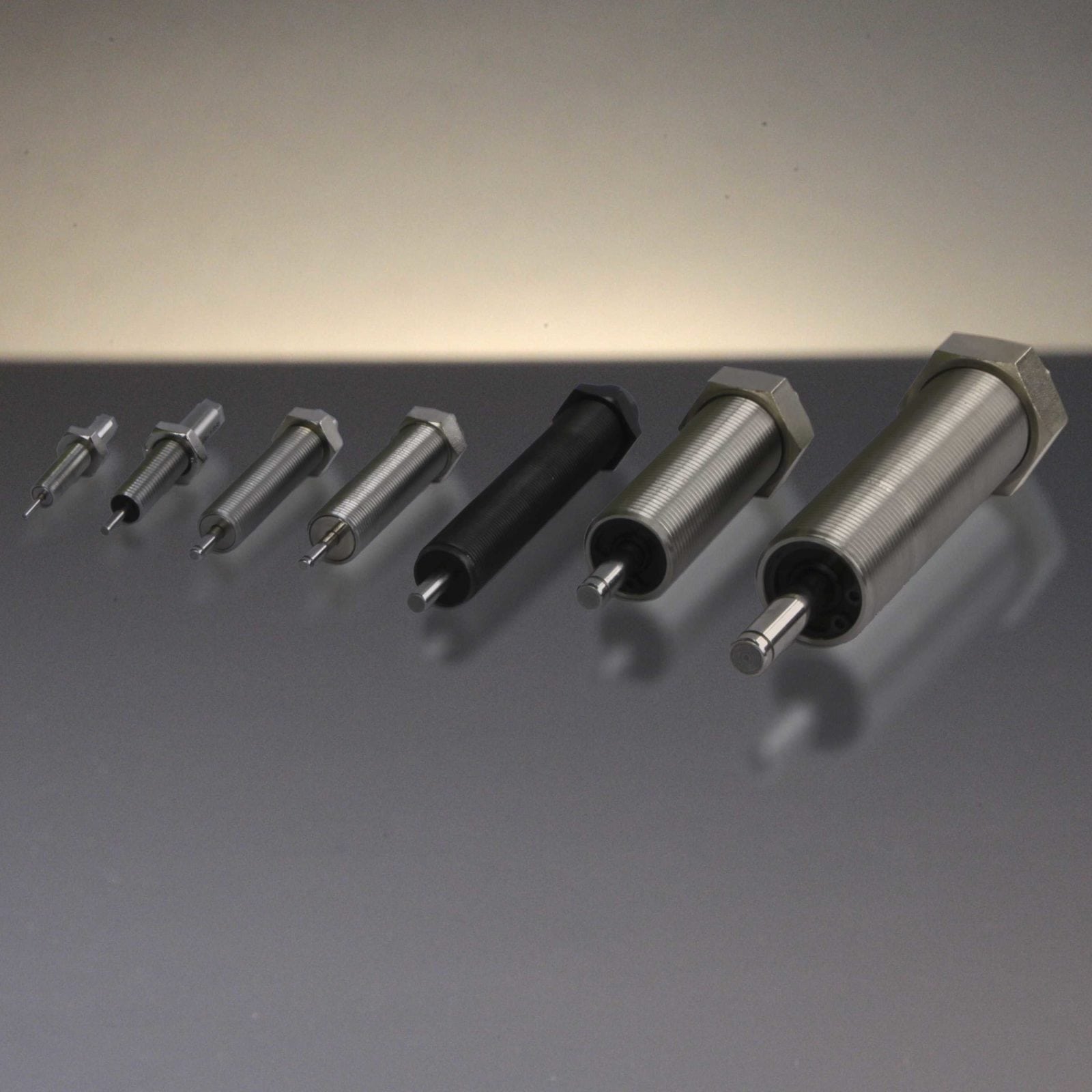

- infolge der Kräfte nur mit Stoßdämpfern lieferbar
- Dämpfer von außen erreichbar
- Stoßdämpferausfallerkennung möglich

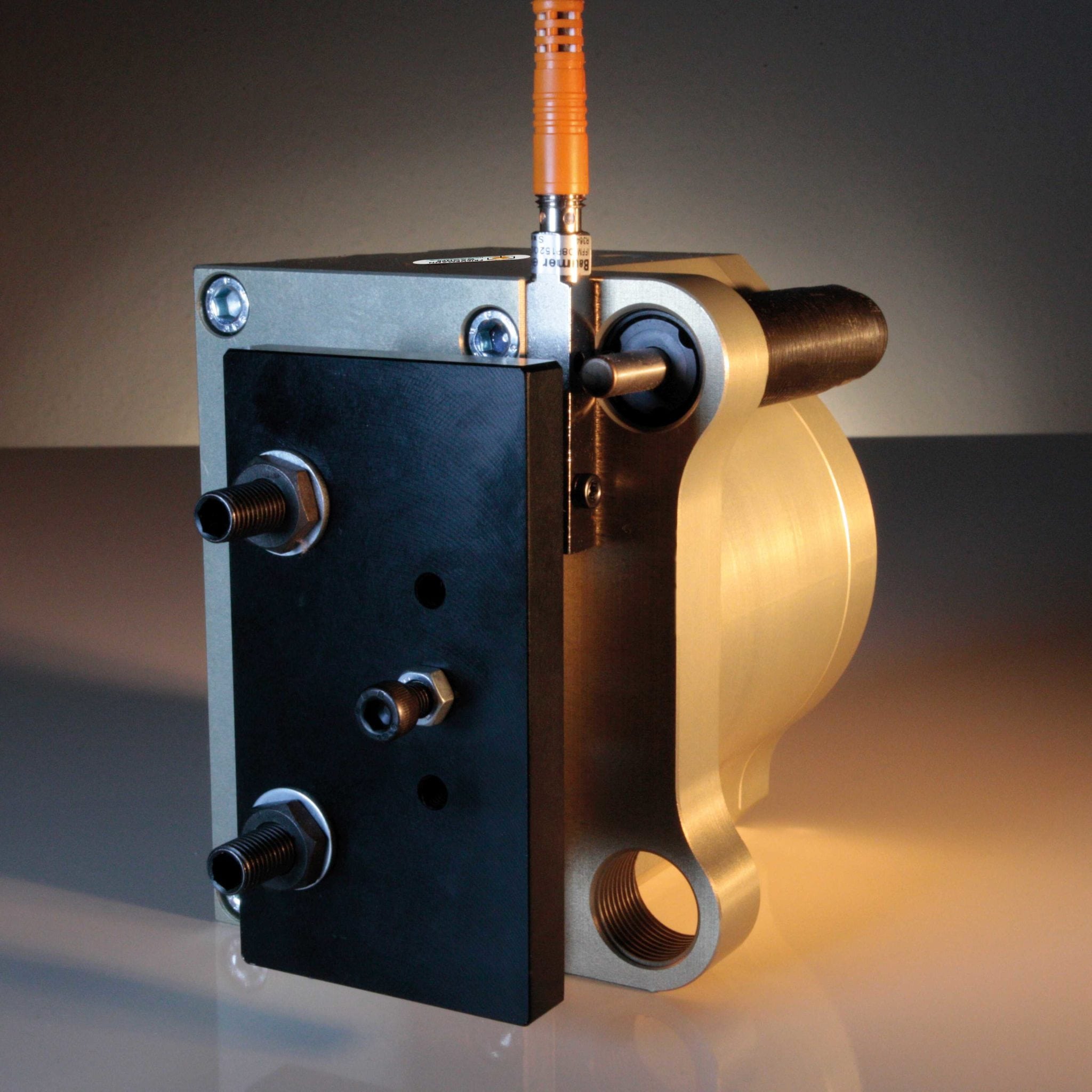

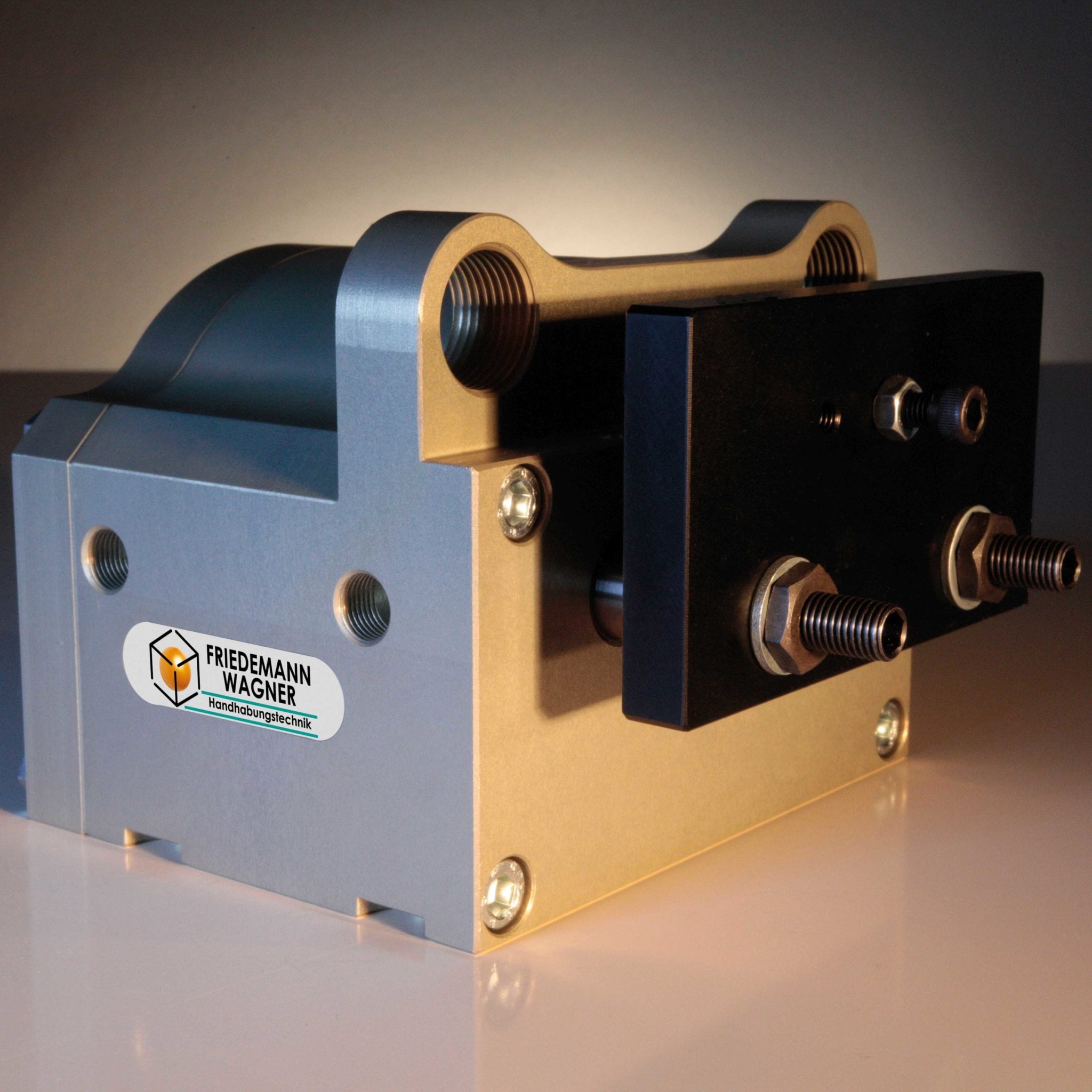

- für dritte Position Zusatzmodul ZWP-9-SES andocken
- techn. Daten siehe unten
Technische Angaben: Technische Daten und Abbildungen sind unverbindlich. Alle Angaben gelten bei 6 bar Betriebsdruck, der Luftverbrauch versteht sich bei 1 bar. Wir behalten uns jederzeit Änderungen vor. Alle Angaben sind ohne Gewähr.
Produktbilder: Original kann vom verwendeten Produktbild abweichen.
Optionen auswählen
Schwenkeinheit SES-9-S-190-H-0-0-P hydr. Dämpfg
PRodukteigenschaften
| Ansteuerung | 4/2 oder 5/2 Wegeventil bistabil |
| Artikelnummer | 165421 |
| Ausführung | Stark |
| Axiallast stat. Druck [N] | 3780.0 |
| Axiallast stat. Zug [N] | 1622.5 |
| Dämpfung | Hydraulisch |
| Drehmoment bei 6 bar eff. [Nm] | 24.0 |
| Drehmoment bei 6 bar theo. [Nm] | 28.35 |
| Druckbereich | 4-8 bar |
| Druckluftanschluss | G1/8 |
| Einstellbereich [°] | 190° bzw. +/- 95° um die Mittellage |
| Gewicht [kg] | 7.0 |
| Integration Luft-Signal | 0-0 |
| Luftverbrauch pro Takt [cm³] | 318.0 |
| Massenträgheitsmom. max [kgcm²] | 64200 |
| Radiallast am Flansch [N] | 3448.95 |
| Schwenkzeit [s] | 0.7-2.4 |
| Werkstoff Anschläge | Stahl gehärtet |
| Werkstoff Anschlagsschrauben | Stahl gehärtet |
| Werkstoff Gehäuse | Hochfestes Al, eloxiert |
| Werkstoff Zahnstange | 16MnCrS5 gehärtet |
