Schwenkeinheit SE-4, ohne hydraulische Daempfung, Variante ohne Luftdurchfuehrung

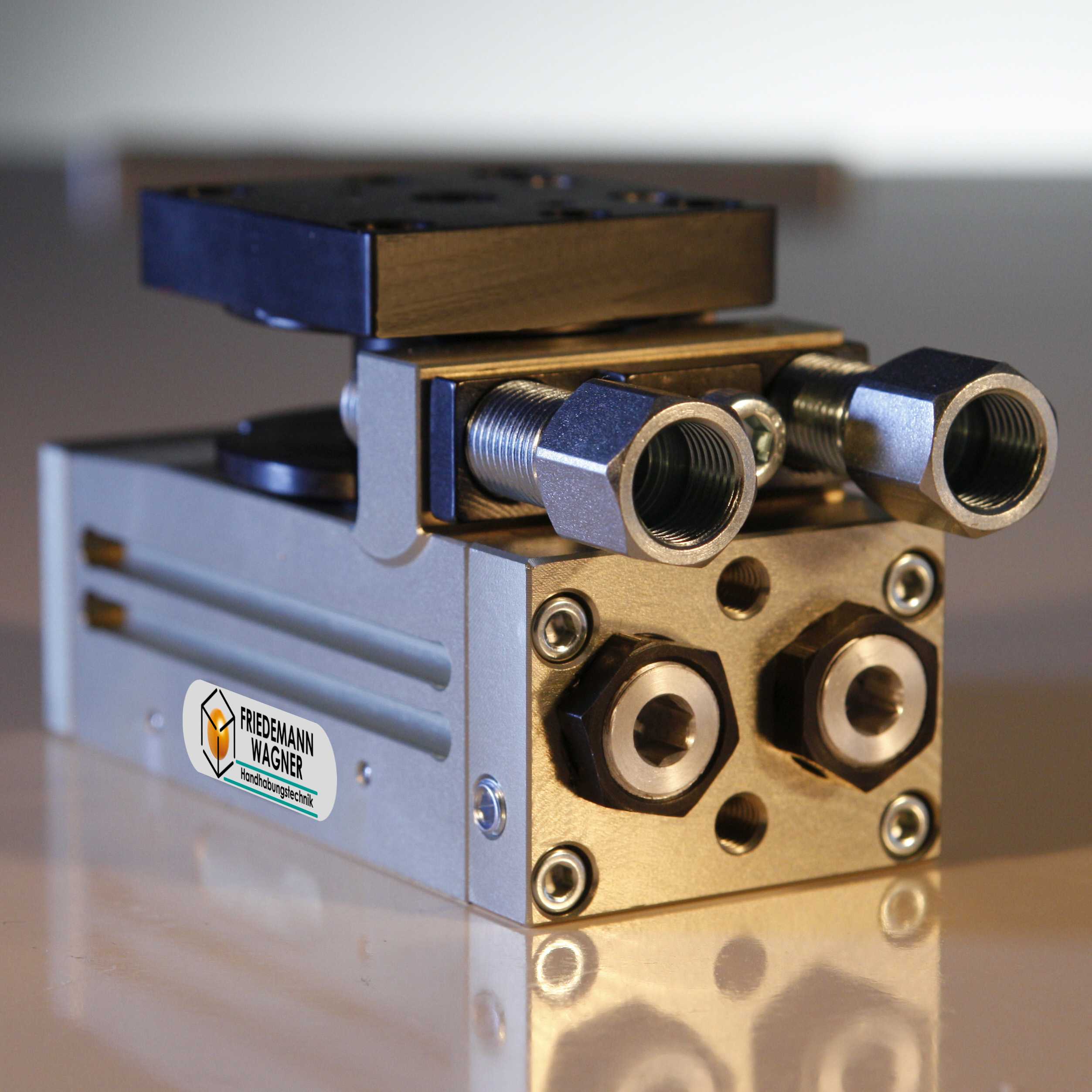

Schwenkeinheit SE-4-N-190-K-0-0-P

Artikel-Nr.: 000000160211
Hersteller: Friedemann Wagner GmbH

Volles Drehmoment in Endlagen
Schwenkbereich einstellbar 0-190°
Kolbendurchmesser 2x14 mm
Endlagenabfrage möglich
  • kompakter, pneumatischer Schwenkantrieb
  • Schwenkwinkel 0-190° von außen einstellbar
  • hochfestes Alu-Gehäuse mit gefrästem, externen Anschlagsystem
  • volle Kraft in den Endlagen
  • alle Störkanten auf einer Seite
  • hohle Anschlagschrauben zur Aufnahme des Sensors
  • verschiedene Varianten verfügbar
  • Für dritte Position Zusatzmodul ZWP-4-SE andocken
  • techn. Daten siehe unten



➞ Anfrage stellen
Download PDF-Datenblatt
Download PDF-Betriebsanleitung
Download 3D Datei
Zubehör zu diesem Artikel

Technische Angaben: Technische Daten und Abbildungen sind unverbindlich. Alle Angaben gelten bei 6 bar Betriebsdruck, der Luftverbrauch versteht sich bei 1 bar. Wir behalten uns jederzeit Änderungen vor. Alle Angaben sind ohne Gewähr.

Produktbilder: Original kann vom verwendeten Produktbild abweichen.

Schwenkeinheit SE-4-N-190-K-0-0-P

PRodukteigenschaften

Ansteuerung 4/2 oder 5/2 Wegeventil bistabil
Artikelnummer 160211
Ausführung Normal
Axiallast stat. Druck [N] 325.5
Axiallast stat. Zug [N] 203.0
Dämpfung Keine
Drehmoment bei 6 bar eff. [Nm] 0.94
Drehmoment bei 6 bar theo. [Nm] 1.26
Druckbereich 4-8 bar
Druckluftanschluss M5
Einstellbereich [°] 190° bzw. +/- 95° um die Mittellage
Gewicht [kg] 0.45
Integration Luft-Signal 0-0
Luftverbrauch pro Takt [cm³] 14.2
Massenträgheitsmom. max [kgcm²] 110
Radiallast am Flansch [N] 321.2
Schwenkzeit [s] 0.09-0.58
Werkstoff Anschläge Stahl gehärtet
Werkstoff Anschlagsschrauben Stahl gehärtet
Werkstoff Gehäuse Hochfestes Al, eloxiert
Werkstoff Zahnstange ETG-100 tenifer behandelt
Zahnstangen nach dem fraesen

Über 45 Jahre qualität

Made in Germany

Seit der Gründung im Jahr 1979 stellen wir in Baden-Württemberg erfolgreich hochpräzise Schwenk-, Rundtakt-, Hub-, Linear- und Greifeinheiten her.
Bild einer Anschlagwelle SE mit Luftdurchführung

Spezielle Konstruktionsmerkmale

mit besonderem nutzen

Tag für Tag erfüllen wir die höchsten technischen und qualitativen Anforderungen unserer renommierten Kunden.

Ähnliche Artikel

Schwenkeinheit SE-4, ohne hydraulische Daempfung, Variante mit 2-fach Luftdurchfuehrung
Schwenkeinheit SE-4-N-190-K-2-0-P Angebot€0,00
Schwenkeinheit SE-4, ohne hydraulische Daempfung, Variante mit 4-fach Luftdurchfuehrung
Schwenkeinheit SE-4-N-190-K-4-0-P Angebot€0,00
Schwenkeinheit SE-4, mit hydraulischer Daempfung, Variante ohne Luftdurchfuehrung
Schwenkeinheit SE-4-N-190-H-0-0-P hydr. Dämpfg Angebot€0,00
Schwenkeinheit SE-4, mit hydraulischer Daempfung, Variante mit 2-fach Luftdurchfuehrung
Schwenkeinheit SE-4-N-190-H-2-0-P hydr. Dämpfg Angebot€0,00
Schwenkeinheit SE-4, mit hydraulischer Daempfung, Variante mit 4-fach Luftdurchfuehrung
Schwenkeinheit SE-4-N-190-H-4-0-P hydr. Dämpfg Angebot€0,00

Zubehör

ASL-12-S-35
Anschlagschraube ASL-10-S-35 kpl. f. Standardini. Angebot€0,00
ASL-10-N-35
Anschlagschraube ASL-10-N-35 ohne Sensor Angebot€0,00
ASL-10-I-35
Anschlagschraube ASL-10-I-35 m. ind. Sensor Angebot€0,00
Stossdaempfer_Gesamtbild_STD
Hydraulischer Stoßdämpfer STD-12-M M12x1 Angebot€0,00
KBU-3-W-8-D-5
Kabelbuchse 3pol. M8x1 winklig, KBU-3-W-8-D-5 Angebot€0,00
KBU-3-G-8-D-5
Kabelbuchse 3pol. M8x1 gerade, KBU-3-G-8-D-5 Angebot€0,00
Zwischenposition-ZWP-4-SE-20-K-H
Zwischenposition ZWP-4-SE-20-K-0-0-P Angebot€0,00
Sammelbild alle Zentrierringe - Pfeil zeigt auf ZR-6 d10x4
Zentrierring ZR-6, d10x4 Angebot€0,00
Sammelbild alle Zentrierringe - Pfeil zeigt auf ZR-4 d7x3
Zentrierring ZR-4, d7x3 Angebot€0,00

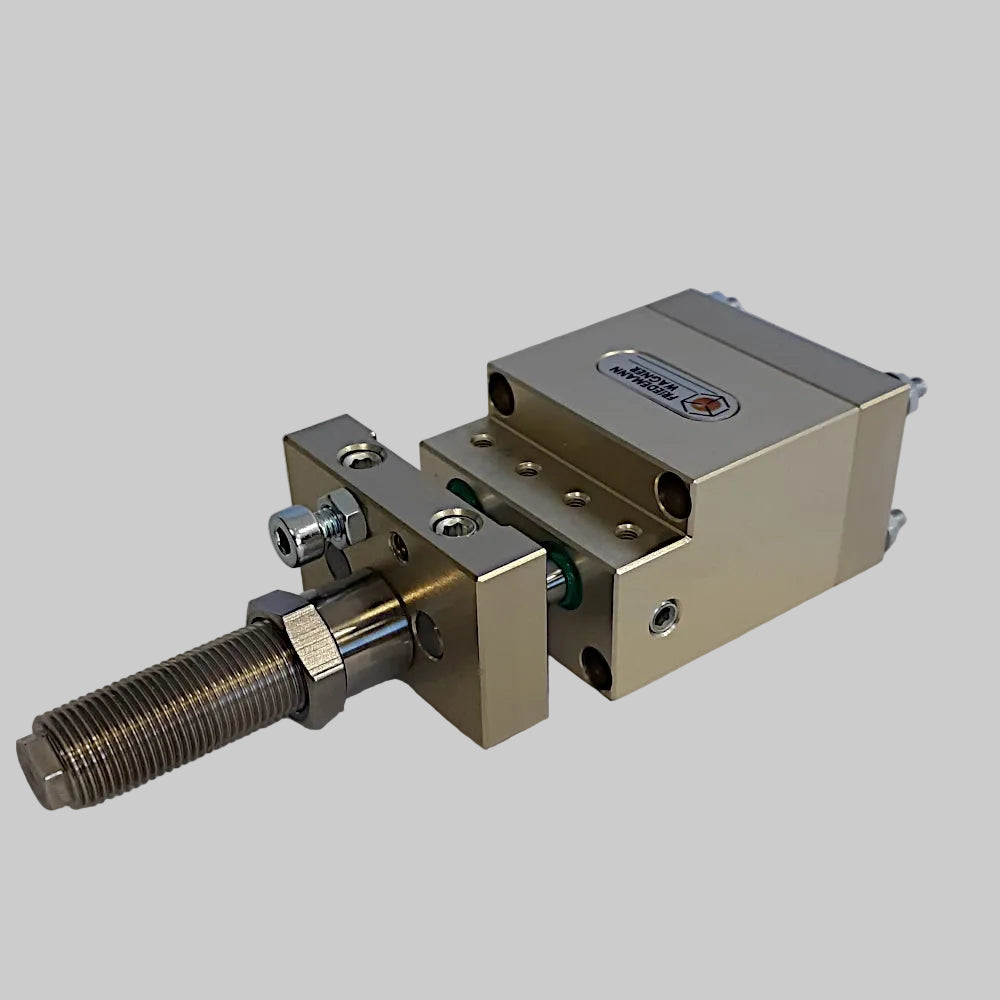

Zwischenposition-ZWP-4-SE-20-H für Schwenkantrieb SE-4, mit hydraulischer Daempfung
