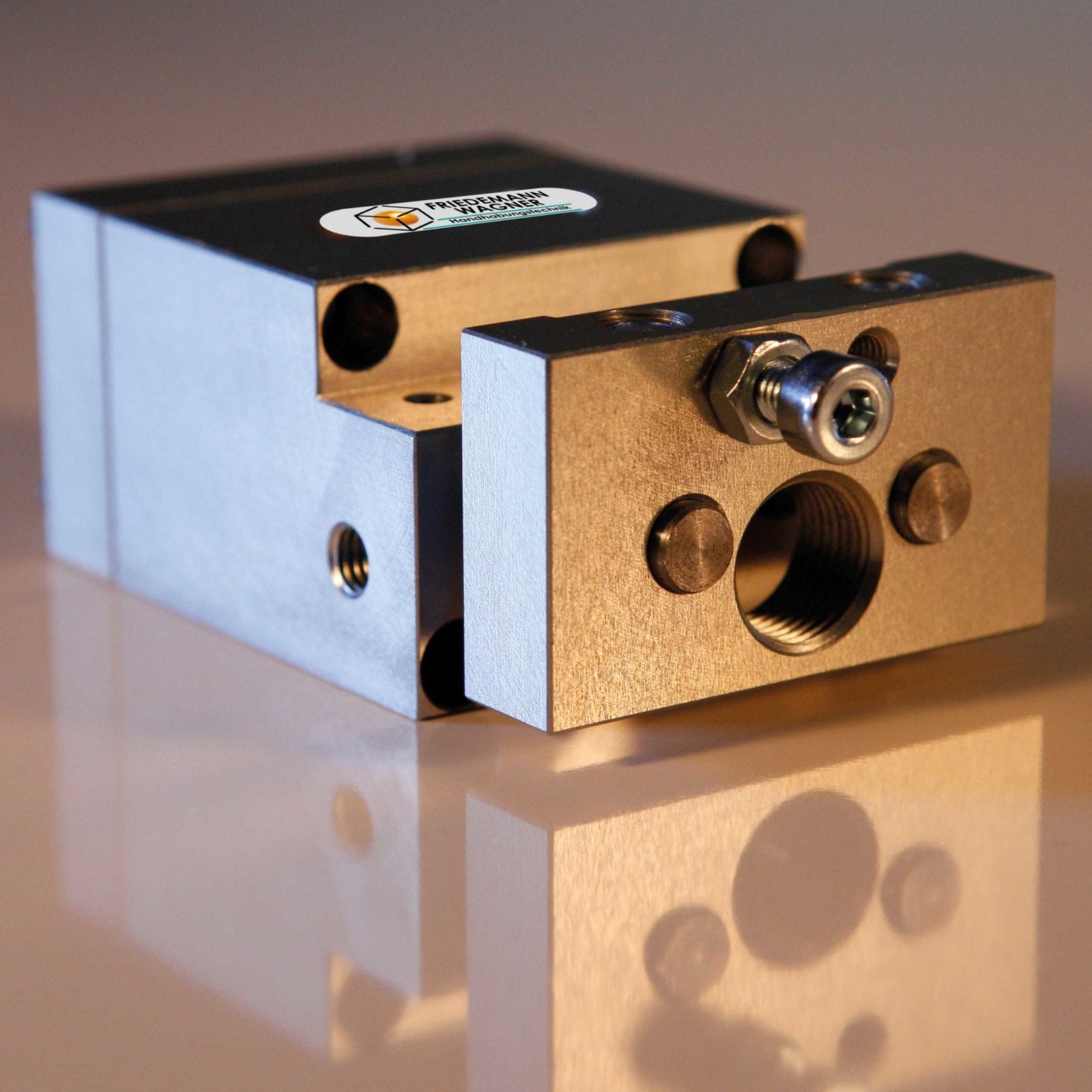

Zwischenposition-ZWP-4-SE-20-K-H

Zwischenposition ZWP-4-SE-20-K-0-0-P

Artikel-Nr.: 000000181502
Hersteller: Friedemann Wagner GmbH

einstellbar +/-20° um Mittellage
Kolbendurchmesser 2x16 mm
  • Zusatzmodul Zwischenposition
  • dritte Position als Zusatzoption bei Schwenkprozess
  • einstellbar 90° +/-20°
  • pneumatisch angetriebener Zylinder als Zusatzmodul
  • nachträglich montierbar
  • wird angeflanscht an Schwenkantrieb SE-4
  • techn. Daten siehe unten



➞ Anfrage stellen
Download PDF-Datenblatt
Download PDF-Betriebsanleitung
Download 3D Datei
Zubehör zu diesem Artikel

Technische Angaben: Technische Daten und Abbildungen sind unverbindlich. Alle Angaben gelten bei 6 bar Betriebsdruck, der Luftverbrauch versteht sich bei 1 bar. Wir behalten uns jederzeit Änderungen vor. Alle Angaben sind ohne Gewähr.

Produktbilder: Original kann vom verwendeten Produktbild abweichen.

Zwischenposition ZWP-4-SE-20-K-0-0-P

PRodukteigenschaften

Ansteuerung 3/2 Wegeventil monostabil
Artikelnummer 181502
Dämpfung Keine
Druckbereich 4-8 bar
Druckluftanschluss M5
Einstellbereich [°] 90°+/-20°
Gewicht [kg] 0.18
Integration Luft-Signal 0-0
Luftverbrauch pro Takt [cm³] 4.0
Werkstoff Gehäuse Hochfestes Al, eloxiert
Zahnstangen nach dem fraesen
