Schwenkeinheit SHE-9, kostenguenstig, Anschlag auf Zahnstange, Variante mit starker hydraulischer Daempfung

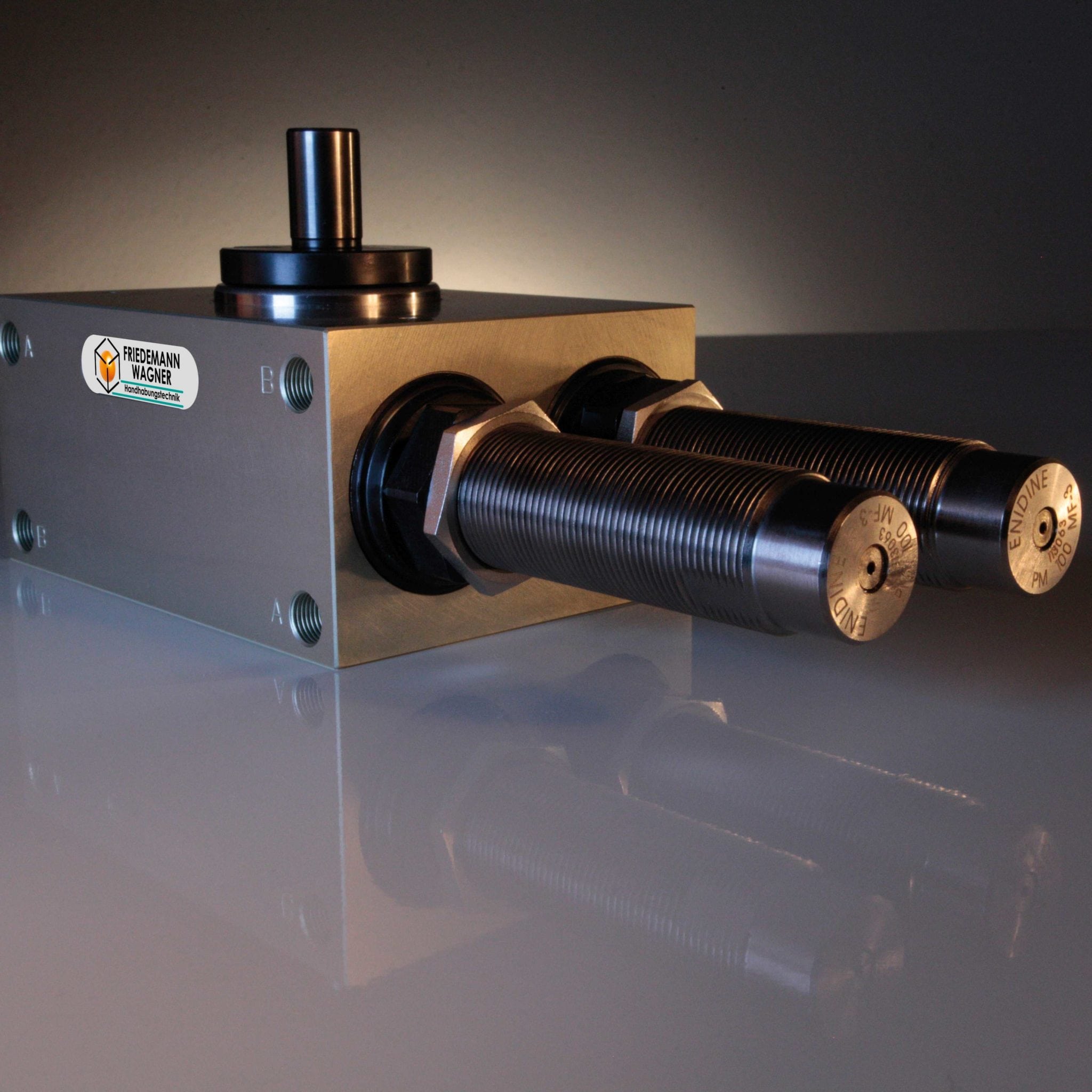

Schwenkeinheit SHE-9-N-190-HS-0-0-P hydr. Dämpfg

Name: Schwenkeinheit SHE-9-N-190-HS-0-0-P hydr. Dämpfg
Brand: Friedemann Wagner GmbH
SKU: 165102
Rating: 5 (5 reviews)

Artikel-Nr.: 000000165102
Hersteller: Friedemann Wagner GmbH

Schwenkbereich einstellbar 0-190°

Kolbendurchmesser 2x32 mm

Endlagenabfrage möglich

hydraulische Dämpfung beidseitig

kostengünstiger, pneumatischer Schwenkantrieb
Schwenkwinkel von außen einstellbar
Verbindungsplatte als Schwenkfläche im Zubehör
hochfestes Alu-Gehäuse
hohle Anschlagschrauben zur Aufnahme des Sensors
verschiedene Varianten verfügbar
Dämpfer von außen erreichbar
Ansteuerung nur eines Zylinders möglich
techn. Daten siehe unten

➞ Anfrage stellen

Download PDF-Datenblatt

Download PDF-Betriebsanleitung

Download 3D Datei

Zubehör zu diesem Artikel

Technische Angaben: Technische Daten und Abbildungen sind unverbindlich. Alle Angaben gelten bei 6 bar Betriebsdruck, der Luftverbrauch versteht sich bei 1 bar. Wir behalten uns jederzeit Änderungen vor. Alle Angaben sind ohne Gewähr.

Produktbilder: Original kann vom verwendeten Produktbild abweichen.

Schwenkeinheit SHE-9-N-190-HS-0-0-P hydr. Dämpfg

PRodukteigenschaften

Ansteuerung	4/2 oder 5/2 Wegeventil bistabil
Artikelnummer	165102
Ausführung	Stark
Axiallast stat. Druck [N]	2292.5
Axiallast stat. Zug [N]	1085.0
Dämpfung	Hydraulisch
Drehmoment bei 6 bar eff. [Nm]	8.0
Drehmoment bei 6 bar theo. [Nm]	9.46
Druckbereich	4-8 bar
Druckluftanschluss	G1/8
Einstellbereich [°]	190° bzw. +/- 95° um die Mittellage
Gewicht [kg]	2.9
Integration Luft-Signal	0-0
Luftverbrauch pro Takt [cm³]	101.0
Massenträgheitsmom. max [kgcm²]	2800
Radiallast am Flansch [N]	2834.41
Schwenkzeit [s]	0.5-2
Werkstoff Anschlagsschrauben	Stahl gehärtet
Werkstoff Gehäuse	Hochfestes Al, eloxiert
Werkstoff Zahnstange	ETG-100 tenifer behandelt
