Schwenkeinheit SHE-9-A-190-H-0-0-P hydr. Dämpfg
Artikel-Nr.: 000000165003
Hersteller: Friedemann Wagner GmbH
Volles Drehmoment in Endlagen
Schwenkbereich einstellbar 0-190°
Kolbendurchmesser 2x32 mm
Endlagenabfrage möglich
hydraulische Dämpfung beidseitig
Produkt Klasse: SE
Produktbaugröße: SHE-9
Produktbezeichnung: Schwenkeinheit SHE-9-A-190-H-0-0-P hydr. Dämpfg
- kostengünstiger, pneumatischer Schwenkantrieb
- Schwenkwinkel von außen einstellbar

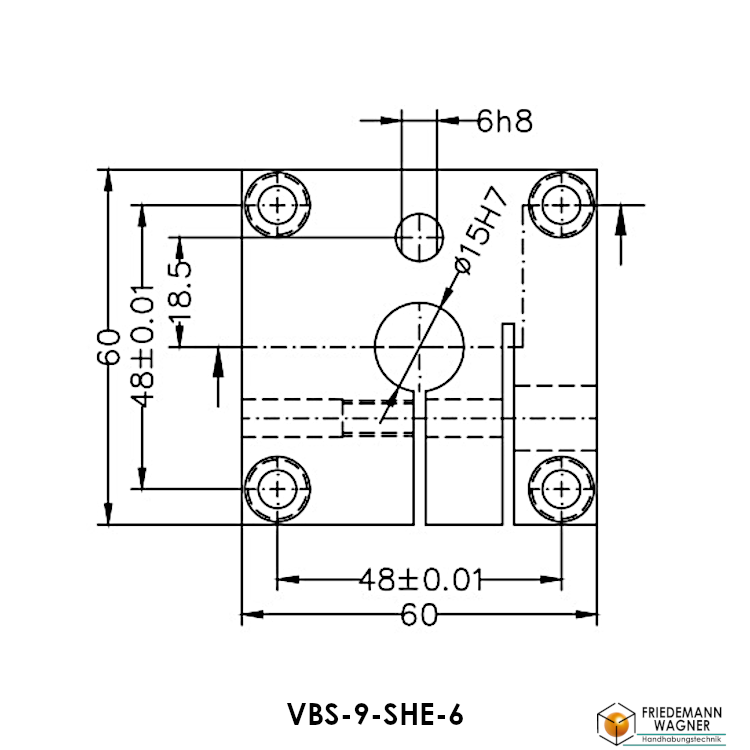

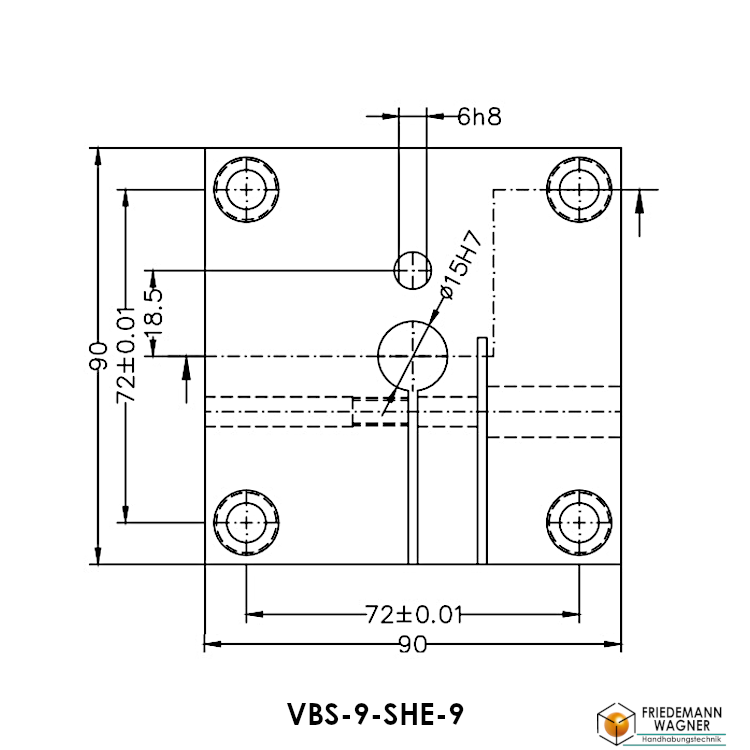

- Verbindungsplatte als Schwenkfläche im Zubehör
- hochfestes Alu-Gehäuse
- volle Kraft in den Endlagen durch montierten externen Anschlag
- hohle Anschlagschrauben zur Aufnahme des Sensors
- verschiedene Varianten verfügbar
- Dämpfer von außen erreichbar
- Ansteuerung nur eines Zylinders möglich
- techn. Daten siehe unten
Technische Angaben: Technische Daten und Abbildungen sind unverbindlich. Alle Angaben gelten bei 6 bar Betriebsdruck, der Luftverbrauch versteht sich bei 1 bar. Wir behalten uns jederzeit Änderungen vor. Alle Angaben sind ohne Gewähr.
Produktbilder: Original kann vom verwendeten Produktbild abweichen.
Optionen auswählen
Schwenkeinheit SHE-9-A-190-H-0-0-P hydr. Dämpfg
Produkteigenschaften
4/2 oder 5/2 Wegeventil bistabil
000000165003
Anschlag
2292.5
1085.0
Hydraulisch
8.0
9.46
4-8 bar
G1/8
190° bzw. +/- 95° um die Mittellage
2.93
0-0
101.0
4800
2834.41
0.4-1.8
Stahl gehärtet
Stahl gehärtet
Hochfestes Al, eloxiert
