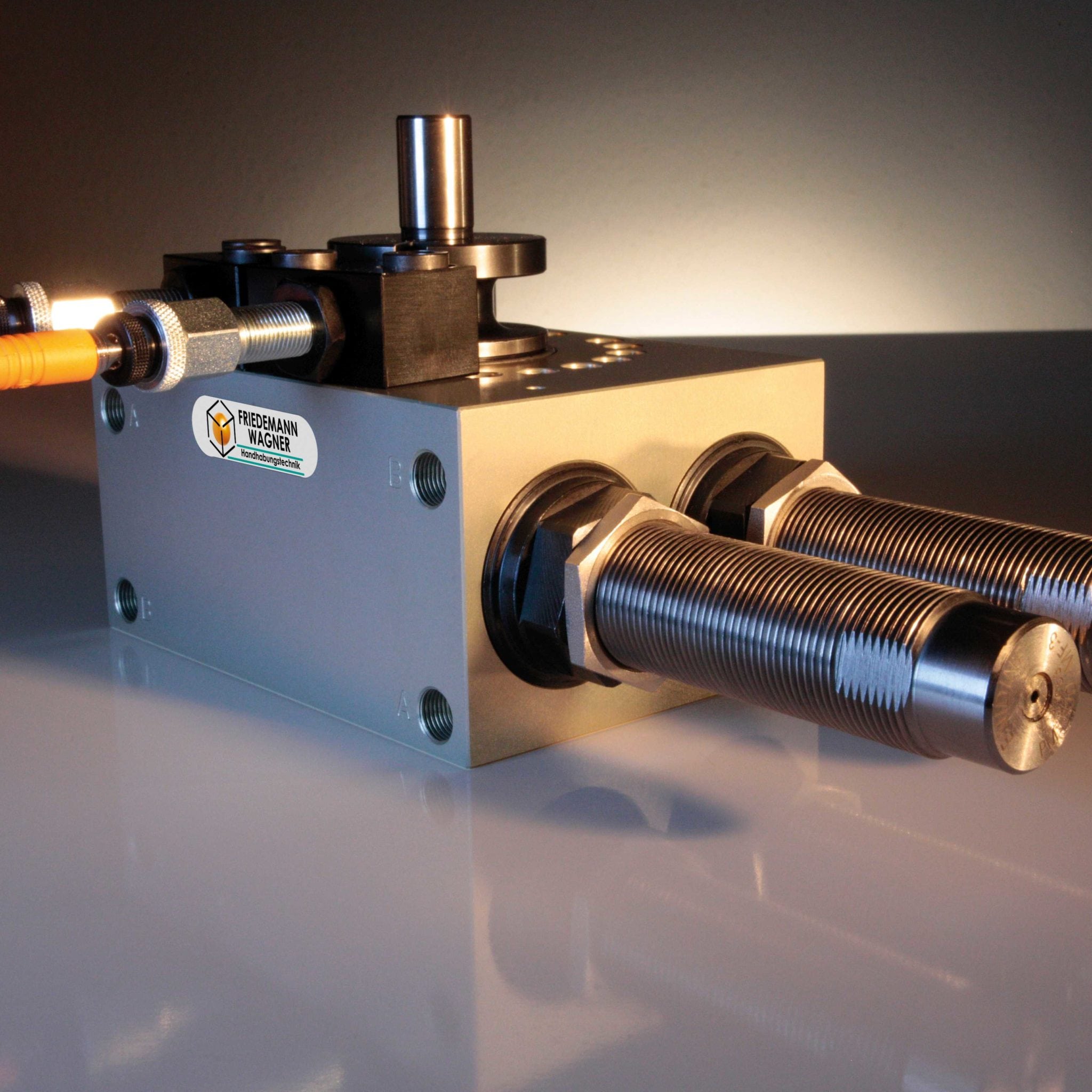

Schwenkeinheit SHE-9-A-190-HS-0-0-P hydr. Dämpfg
Artikel-Nr.: 000000165004
Hersteller: Friedemann Wagner GmbH
Volles Drehmoment in Endlagen
Schwenkbereich einstellbar 0-190°
Kolbendurchmesser 2x32 mm
Endlagenabfrage möglich
hydraulische Dämpfung beidseitig
- kostengünstiger, pneumatischer Schwenkantrieb
- Schwenkwinkel von außen einstellbar
- Verbindungsplatte als Schwenkfläche im Zubehör
- hochfestes Alu-Gehäuse
- volle Kraft in den Endlagen durch montierten externen Anschlag
- hohle Anschlagschrauben zur Aufnahme des Sensors
- verschiedene Varianten verfügbar
- Dämpfer von außen erreichbar
- Ansteuerung nur eines Zylinders möglich
- techn. Daten siehe unten
Technische Angaben: Technische Daten und Abbildungen sind unverbindlich. Alle Angaben gelten bei 6 bar Betriebsdruck, der Luftverbrauch versteht sich bei 1 bar. Wir behalten uns jederzeit Änderungen vor. Alle Angaben sind ohne Gewähr.
Produktbilder: Original kann vom verwendeten Produktbild abweichen.
Optionen auswählen
Schwenkeinheit SHE-9-A-190-HS-0-0-P hydr. Dämpfg
PRodukteigenschaften
| Ansteuerung | 4/2 oder 5/2 Wegeventil bistabil |
| Artikelnummer | 165004 |
| Ausführung | Anschlag |
| Axiallast stat. Druck [N] | 2292.5 |
| Axiallast stat. Zug [N] | 1085.0 |
| Dämpfung | Hydraulisch |
| Drehmoment bei 6 bar eff. [Nm] | 8.0 |
| Drehmoment bei 6 bar theo. [Nm] | 9.46 |
| Druckbereich | 4-8 bar |
| Druckluftanschluss | G1/8 |
| Einstellbereich [°] | 190° bzw. +/- 95° um die Mittellage |
| Gewicht [kg] | 2.93 |
| Integration Luft-Signal | 0-0 |
| Luftverbrauch pro Takt [cm³] | 101.0 |
| Massenträgheitsmom. max [kgcm²] | 4800 |
| Radiallast am Flansch [N] | 2834.41 |
| Schwenkzeit [s] | 0.4-1.8 |
| Werkstoff Anschläge | Stahl gehärtet |
| Werkstoff Anschlagsschrauben | Stahl gehärtet |
| Werkstoff Gehäuse | Hochfestes Al, eloxiert |
| Werkstoff Zahnstange | ETG-100 tenifer behandelt |
