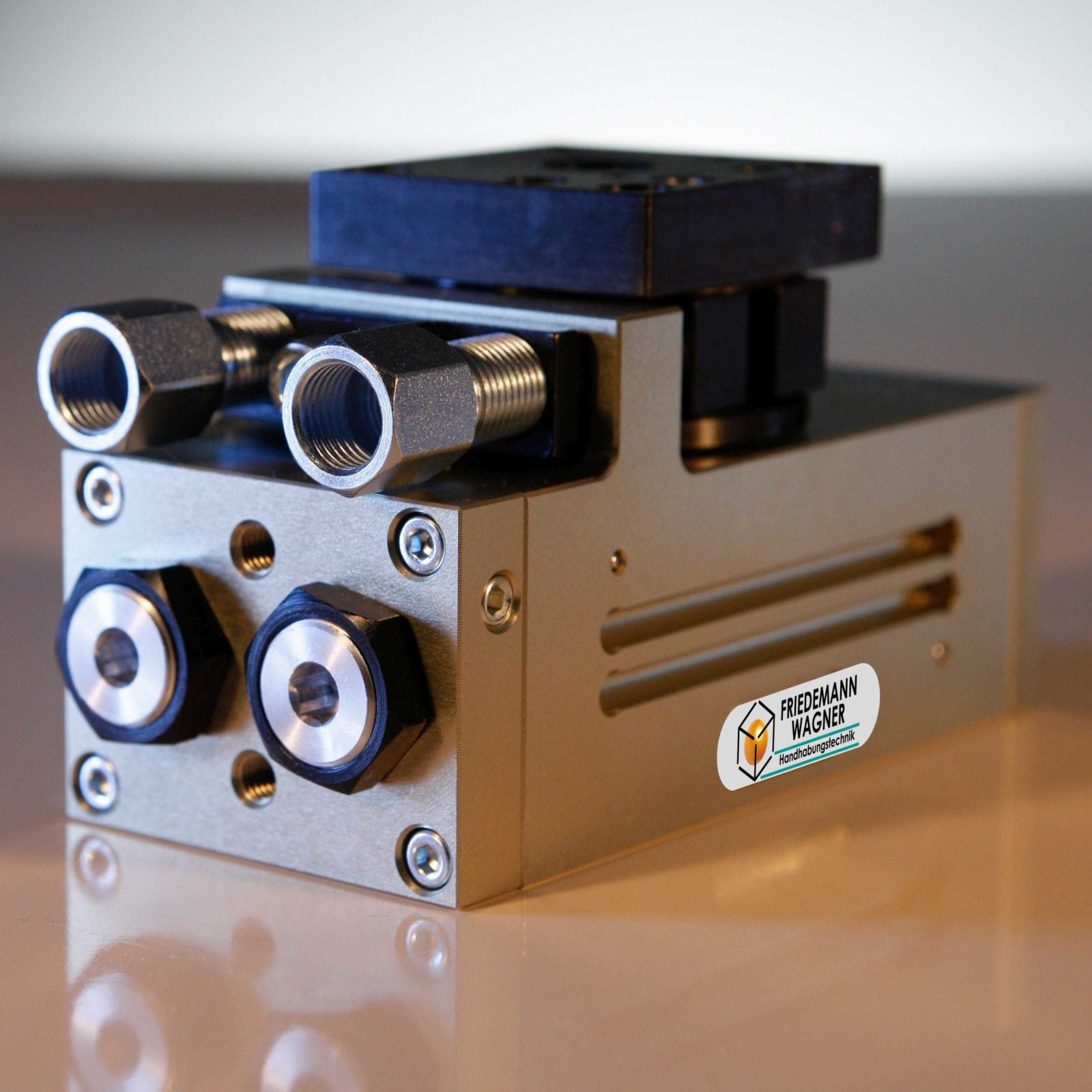

Schwenkeinheit SES-4, ohne hydraulische Daempfung, Variante mit 4-fach Luftdurchfuehrung

Schwenkeinheit SES-4-S-190-K-4-0-P,

Name: Schwenkeinheit SES-4-S-190-K-4-0-P,
Brand: Friedemann Wagner GmbH
SKU: 160701
Rating: 5 (9 reviews)

Artikel-Nr.: 000000160701
Hersteller: Friedemann Wagner GmbH

Volles Drehmoment in Endlagen

Schwenkbereich einstellbar 0-190°

Kolbendurchmesser 2x16 mm

Endlagenabfrage möglich

Luftdurchführung 4-fach

pneumatischer Schwenkantrieb
verstärkte Ausführung
Schwenkwinkel 0-190° von außen einstellbar
hochfestes Alu-Gehäuse mit gefrästem, externen Anschlagsystem
volle Kraft in den Endlagen
alle Störkanten auf einer Seite
hohle Anschlagschrauben zur Aufnahme des Sensors
verschiedene Varianten verfügbar
Für dritte Position Zusatzmodul ZWP-4-SES andocken
techn. Daten siehe unten

➞ Anfrage stellen

Download PDF-Datenblatt

Download PDF-Betriebsanleitung

Download 3D Datei

Zubehör zu diesem Artikel

Technische Angaben: Technische Daten und Abbildungen sind unverbindlich. Alle Angaben gelten bei 6 bar Betriebsdruck, der Luftverbrauch versteht sich bei 1 bar. Wir behalten uns jederzeit Änderungen vor. Alle Angaben sind ohne Gewähr.

Produktbilder: Original kann vom verwendeten Produktbild abweichen.

Schwenkeinheit SES-4-S-190-K-4-0-P,

PRodukteigenschaften

Ansteuerung	4/2 oder 5/2 Wegeventil bistabil
Artikelnummer	160701
Ausführung	Stark
Axiallast stat. Druck [N]	538.8
Axiallast stat. Zug [N]	538.8
Dämpfung	Keine
Drehmoment bei 6 bar eff. [Nm]	1.6
Drehmoment bei 6 bar theo. [Nm]	1.98
Druckbereich	4-8 bar
Druckluftanschluss	M5
Einstellbereich [°]	190° bzw. +/- 95° um die Mittellage
Gewicht [kg]	1.1
Integration Luft-Signal	4-0
Luftverbrauch pro Takt [cm³]	22.5
Massenträgheitsmom. max [kgcm²]	343
Radiallast am Flansch [N]	502.0
Schwenkzeit [s]	0.2-0.6
Werkstoff Anschläge	Stahl gehärtet
Werkstoff Anschlagsschrauben	Stahl gehärtet
Werkstoff Gehäuse	Hochfestes Al, eloxiert
Werkstoff Zahnstange	ETG-100 tenifer behandelt
