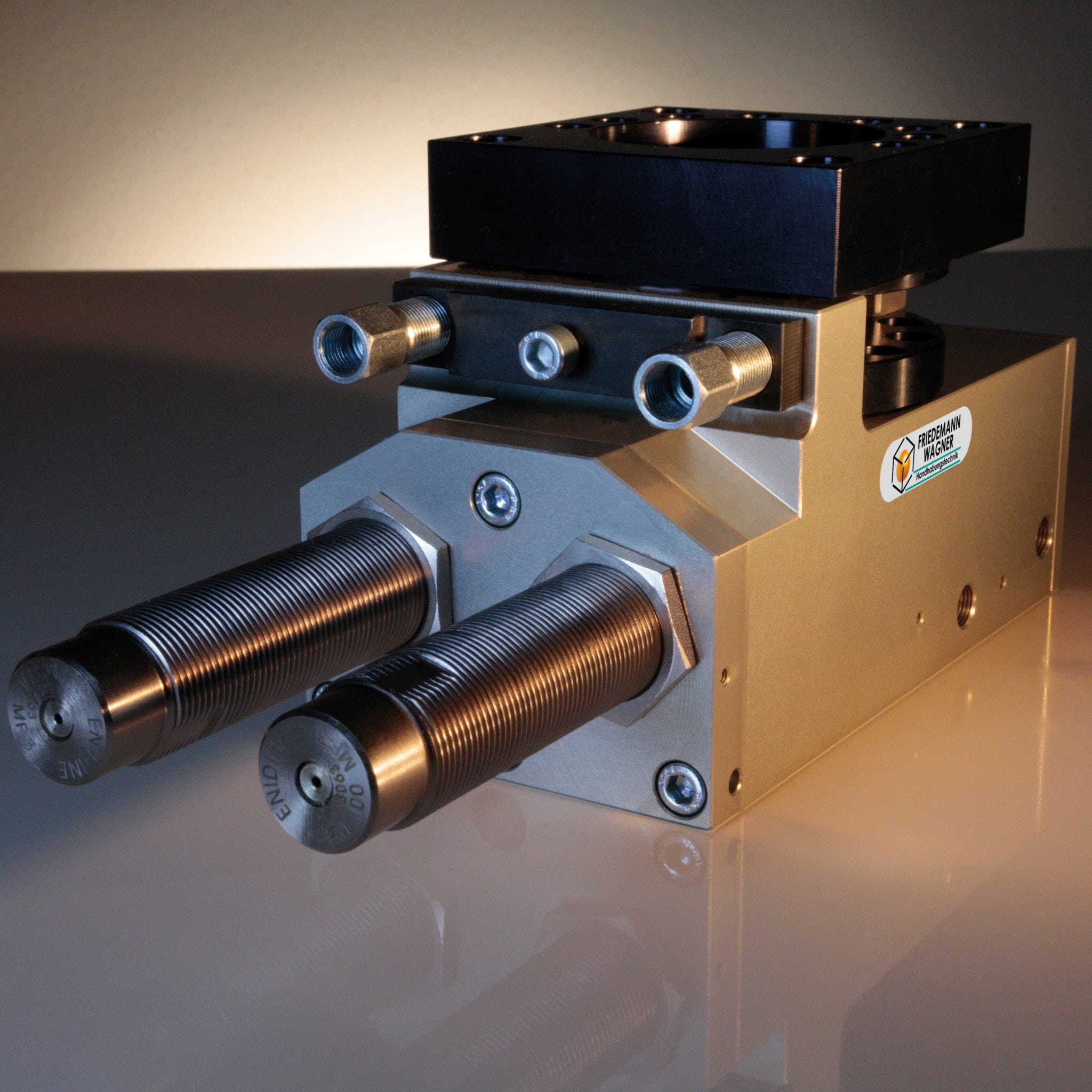

Schwenkeinheit SE-9-N-190-H-0-0-P hydr. Dämpfg
Artikel-Nr.: 000000165321
Hersteller: Friedemann Wagner GmbH
Volles Drehmoment in Endlagen
Schwenkbereich einstellbar 0-190°
Kolbendurchmesser 2x32 mm
Endlagenabfrage möglich
hydraulische Dämpfung beidseitig
- pneumatischer Schwenkantrieb
- Schwenkwinkel 0-190° von außen einstellbar
- hochfestes Alu-Gehäuse mit gefrästem, externen Anschlagsystem
- volle Kraft in den Endlagen
- alle Störkanten auf einer Seite

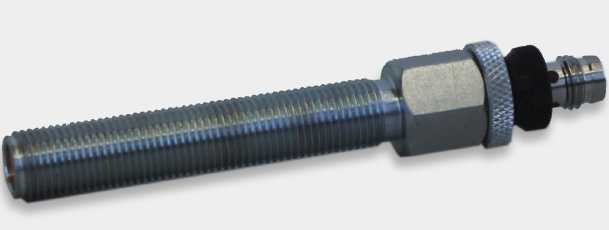

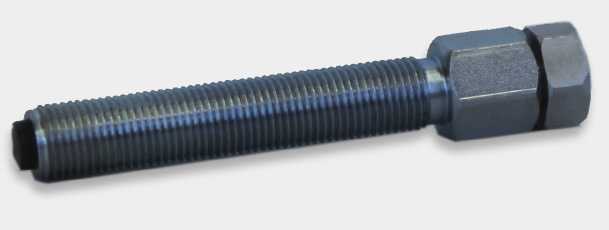

- hohle Anschlagschrauben zur Aufnahme des Sensors
- verschiedene Varianten verfügbar

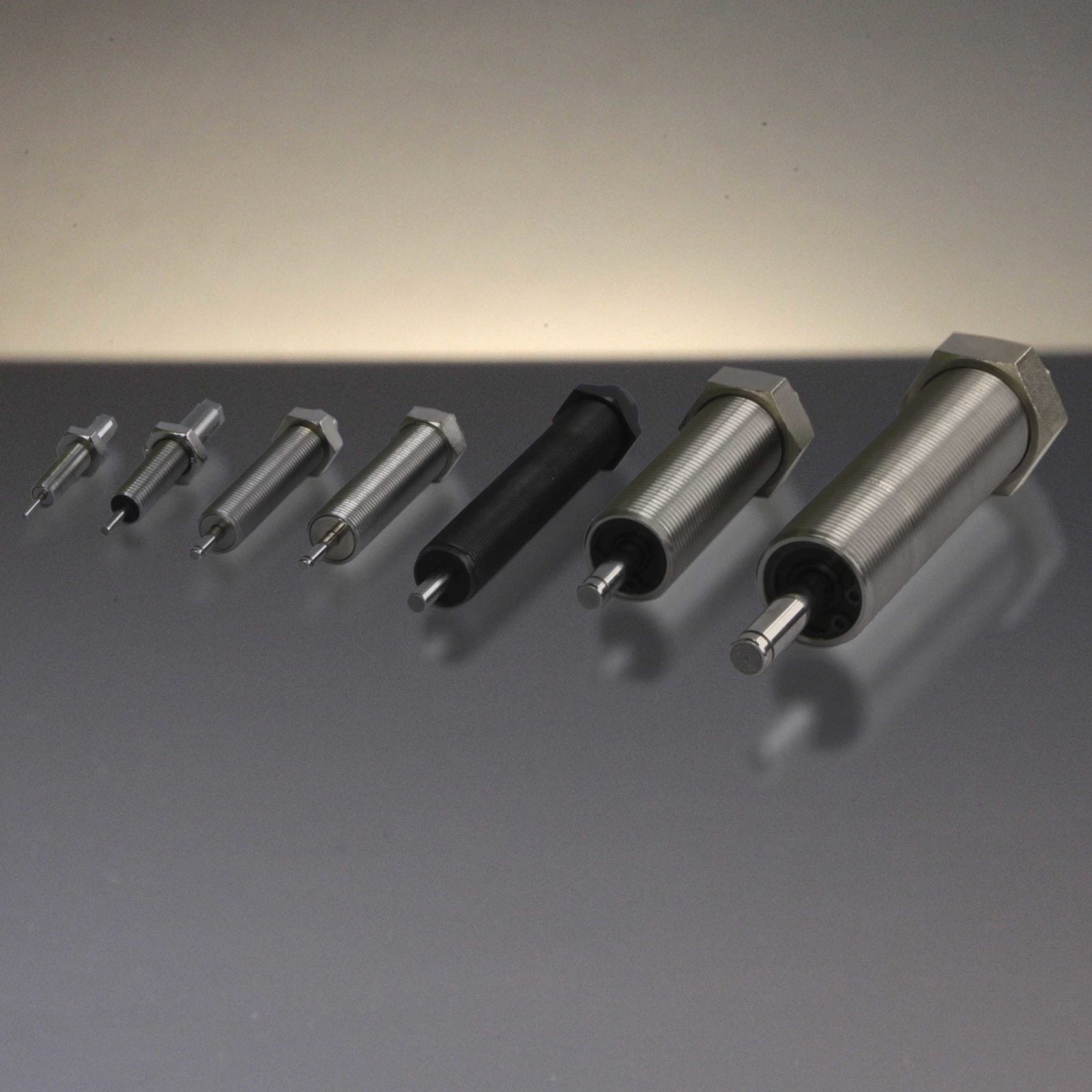

- infolge der Kräfte nur mit Stoßdämpfern lieferbar
- Dämpfer von außen erreichbar
- Stoßdämpferausfallerkennung möglich

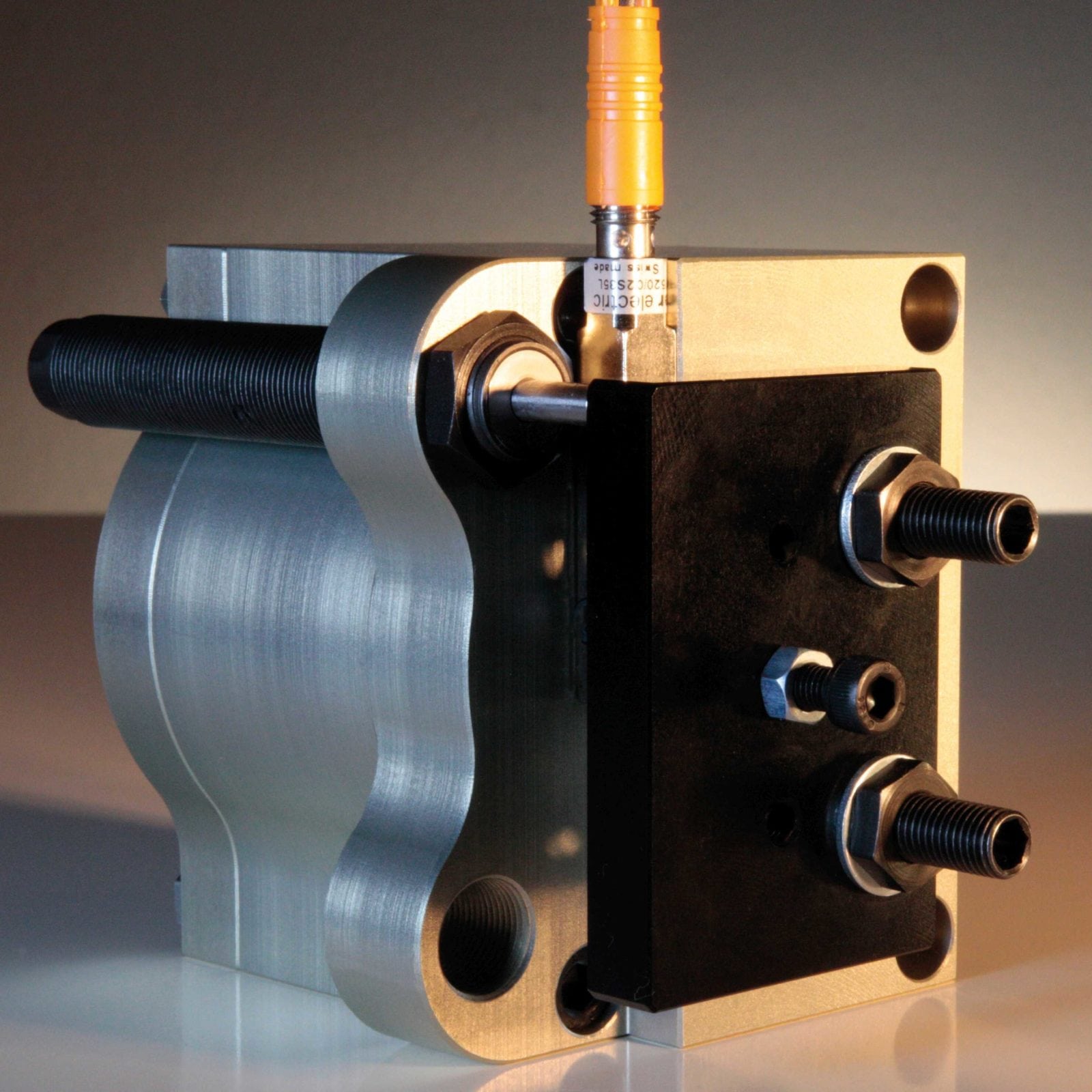

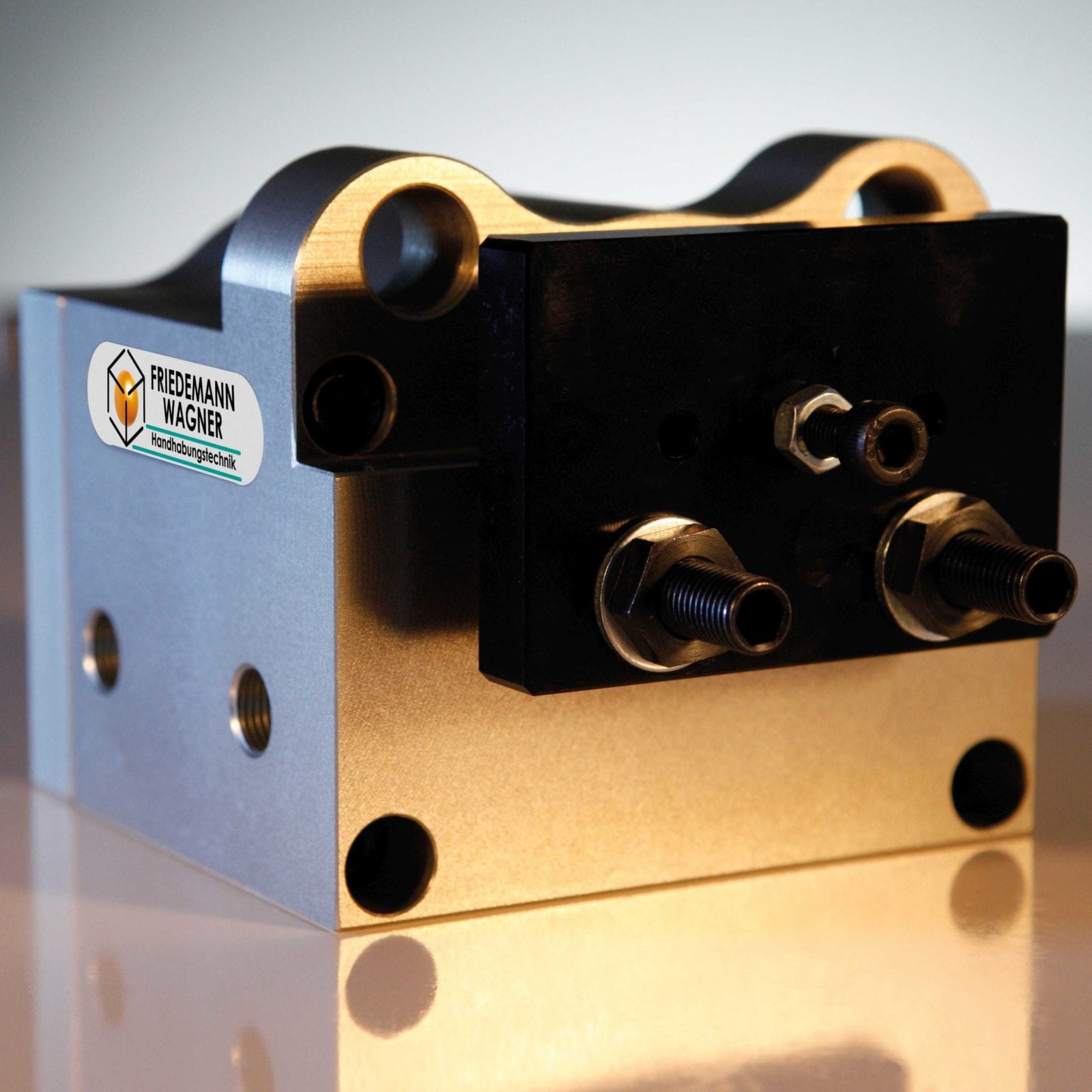

- für dritte Position Zusatzmodul ZWP-9-SE andocken
- techn. Daten siehe unten
Technische Angaben: Technische Daten und Abbildungen sind unverbindlich. Alle Angaben gelten bei 6 bar Betriebsdruck, der Luftverbrauch versteht sich bei 1 bar. Wir behalten uns jederzeit Änderungen vor. Alle Angaben sind ohne Gewähr.
Produktbilder: Original kann vom verwendeten Produktbild abweichen.
Optionen auswählen
Schwenkeinheit SE-9-N-190-H-0-0-P hydr. Dämpfg
PRodukteigenschaften
| Ansteuerung | 4/2 oder 5/2 Wegeventil bistabil |
| Artikelnummer | 165321 |
| Ausführung | Normal |
| Axiallast stat. Druck [N] | 3780.0 |
| Axiallast stat. Zug [N] | 1622.5 |
| Dämpfung | Hydraulisch |
| Drehmoment bei 6 bar eff. [Nm] | 12.0 |
| Drehmoment bei 6 bar theo. [Nm] | 15.14 |
| Druckbereich | 4-8 bar |
| Druckluftanschluss | G1/8 |
| Einstellbereich [°] | 190° bzw. +/- 95° um die Mittellage |
| Gewicht [kg] | 4.1 |
| Integration Luft-Signal | 0-0 |
| Luftverbrauch pro Takt [cm³] | 170.0 |
| Massenträgheitsmom. max [kgcm²] | 34900 |
| Radiallast am Flansch [N] | 3039.0 |
| Schwenkzeit [s] | 1.1-3.2 |
| Werkstoff Anschläge | Stahl gehärtet |
| Werkstoff Anschlagsschrauben | Stahl gehärtet |
| Werkstoff Gehäuse | Hochfestes Al, eloxiert |
| Werkstoff Zahnrad | ETG-100 brüniert |
| Werkstoff Zahnstange | ETG-100 tenifer behandelt |
