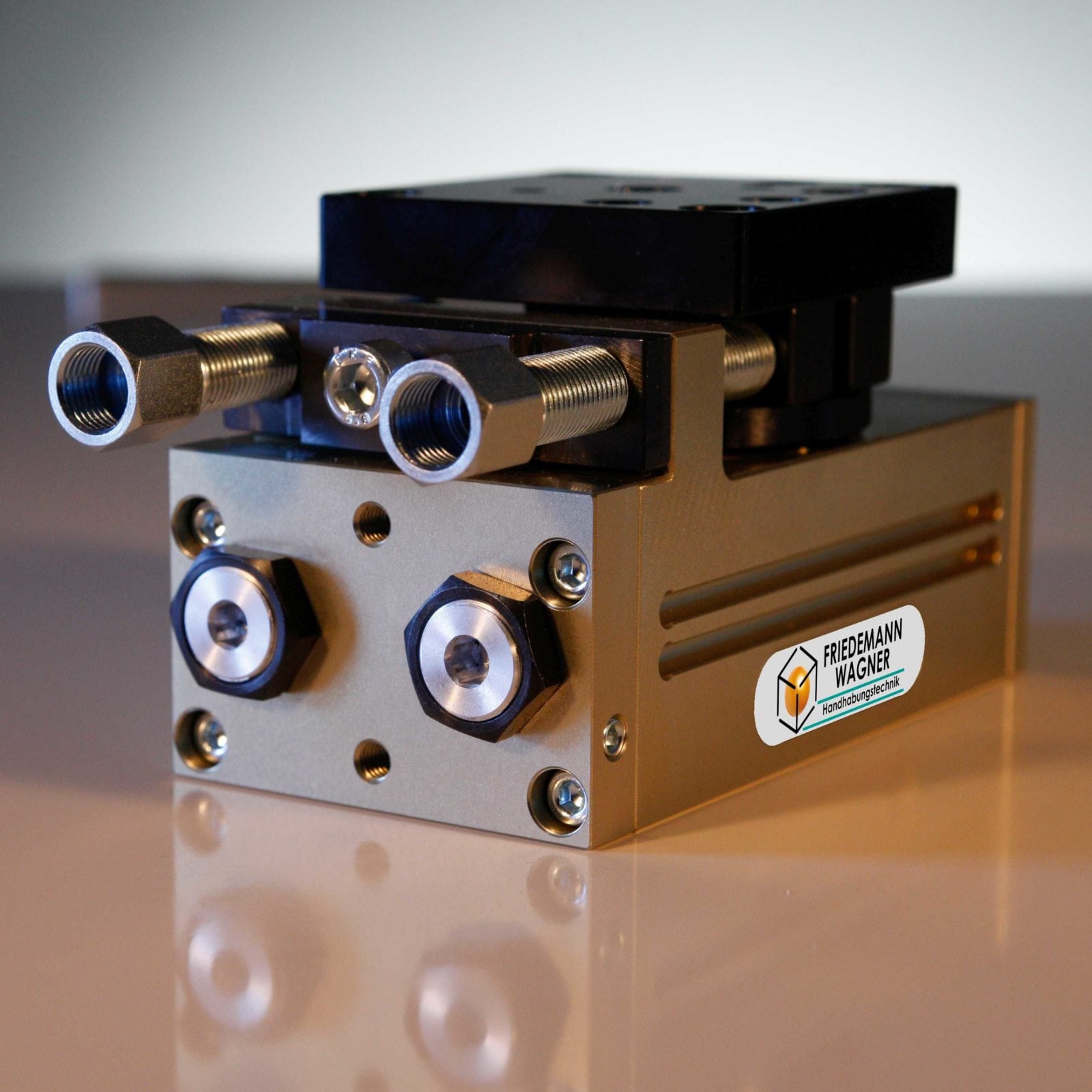

Schwenkeinheit SE-6, ohne Daempfung, ohne Luftdurchfuehrung

Schwenkeinheit SE-6-N-190-K-0-0-P

Name: Schwenkeinheit SE-6-N-190-K-0-0-P
Brand: Friedemann Wagner GmbH
SKU: 160301
Rating: 5 (3 reviews)

Artikel-Nr.: 000000160301
Hersteller: Friedemann Wagner GmbH

Volles Drehmoment in Endlagen

Schwenkbereich einstellbar 0-190°

Kolbendurchmesser 2x22 mm

Endlagenabfrage möglich

pneumatischer Schwenkantrieb
Schwenkwinkel 0-190° von außen einstellbar
hochfestes Alu-Gehäuse mit gefrästem, externen Anschlagsystem
volle Kraft in den Endlagen
alle Störkanten auf einer Seite
hohle Anschlagschrauben zur Aufnahme des Sensors
verschiedene Varianten verfügbar

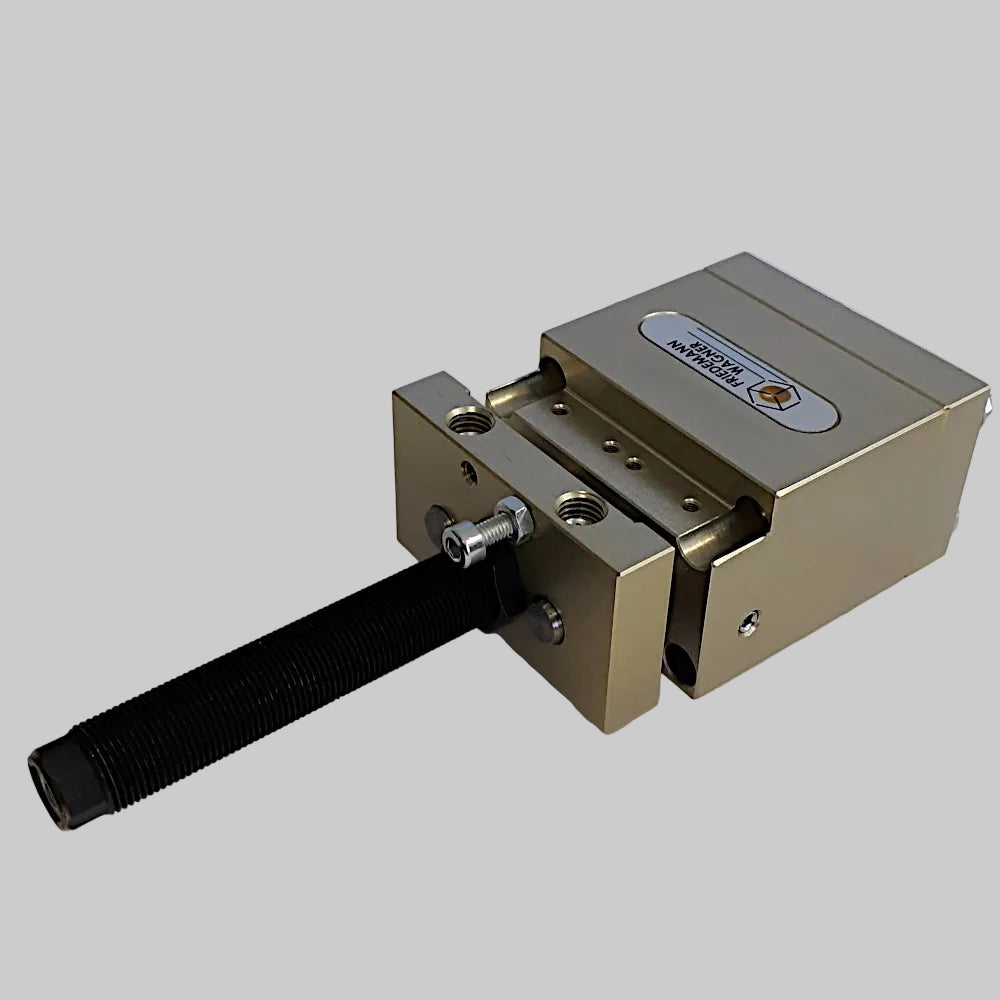

Für dritte Position Zusatzmodul ZWP-6-SE andocken
techn. Daten siehe unten

➞ Anfrage stellen

Download PDF-Datenblatt

Download PDF-Betriebsanleitung

Download 3D Datei

Zubehör zu diesem Artikel

Technische Angaben: Technische Daten und Abbildungen sind unverbindlich. Alle Angaben gelten bei 6 bar Betriebsdruck, der Luftverbrauch versteht sich bei 1 bar. Wir behalten uns jederzeit Änderungen vor. Alle Angaben sind ohne Gewähr.

Produktbilder: Original kann vom verwendeten Produktbild abweichen.

Schwenkeinheit SE-6-N-190-K-0-0-P

PRodukteigenschaften

Ansteuerung	4/2 oder 5/2 Wegeventil bistabil
Artikelnummer	160301
Ausführung	Normal
Axiallast stat. Druck [N]	910.0
Axiallast stat. Zug [N]	280.0
Dämpfung	Keine
Drehmoment bei 6 bar eff. [Nm]	3.5
Drehmoment bei 6 bar theo. [Nm]	4.38
Druckbereich	4-8 bar
Druckluftanschluss	M5
Einstellbereich [°]	190° bzw. +/- 95° um die Mittellage
Gewicht [kg]	1.1
Integration Luft-Signal	0-0
Luftverbrauch pro Takt [cm³]	49.0
Massenträgheitsmom. max [kgcm²]	1164
Radiallast am Flansch [N]	738.46
Schwenkzeit [s]	0.3-1.2
Werkstoff Anschläge	Stahl gehärtet
Werkstoff Anschlagsschrauben	Stahl gehärtet
Werkstoff Gehäuse	Hochfestes Al, eloxiert
Werkstoff Zahnrad	42CrMo4 plasmanitriert
Werkstoff Zahnstange	ETG-100 tenifer behandelt
