Drossel in Rundschalttisch

Rundschalttisch-Geschwindigkeit optimal einstellen: Die integrierte Drossel der RSE-Serie

Ein pneumatischer Rundschalttisch muss zwei Dinge beherrschen: Schnelligkeit für kurze Taktzeiten und Sanftheit für eine lange Lebensdauer. Damit die Bewegung präzise und materialschonend abläuft, ist die richtige Drosselung entscheidend. Bei den pneumatischen Modellen der Rundschalttische RSE von Friedemann Wagner ist diese Lösung bereits genial integriert.

Warum überhaupt drosseln?

In der Pneumatik führt ungebremste Druckluft zu harten Anschlägen. Das belastet nicht nur die Mechanik des Rundschalttisches, sondern auch Ihre Aufbauten, Werkstücke und den Automationsprozess. Eine korrekt eingestellte Drosselung sorgt für:

Vermeidung von Stoßbelastungen und Erschütterungen.
Halten der Werkstückposition in Endlage (Fliehkraft).
Konstante Drehbewegungen ohne Ruckeln.
Längere Standzeiten der gesamten Einheit.

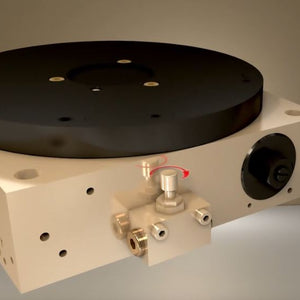

Das Wagner-Prinzip: Die integrierte Drossel

Im Gegensatz zu vielen anderen Anbietern, bei denen Drosselrückschlagventile mühsam in die Schlauchleitungen eingebracht werden müssen, sind ist pneumatischen Rundschalttischen der Serie RSE die Drosselfunktion direkt integriert.
Ihre Vorteile:

Präzise Werksabstimmung: Die Drossel ist perfekt platziert (kurze Wege) und auf den Tisch abgestimmt.
Das Bauteil muss nicht zusätzlich beschafft und eingebaut werden.
Bei den kleinen Rundschalttischen Tischen (RSE-3 und RSE-4) sind die Drosseln im Gehäuse eingebaut. Keine externen Störkanten - kompaktes Bauen der Automation gerade für kleine Werkstücke.
Manipulationsschutz: Die Einstellung erfolgt dezent direkt am Gerät und ist weniger anfällig für versehentliches Verstellen von außerhalb.
vermeiden Sie zusätzliche Drosselung: dies ist eine mögliche Störungsursache! Lesen Sie hier mehr dazu!

Praxistipp: Abluftdrosselung vs. Zuluftdrosselung

Für eine konstante Bewegung nutzt man in der Pneumatik fast ausschließlich die Abluftdrosselung. Hierbei wird die Luft, die aus dem Zylinder entweicht, gebremst. Das erzeugt ein Luftpolster, gegen das der Kolben arbeitet – das Ergebnis ist eine gleichmäßige und kontrollierte Bewegung.

💡 Wussten Sie schon?

Dank der integrierten Drossel in Kombination mit der optionalen hydraulischen Endlagendämpfung können die RSE-Modelle auch hohe Massenträgheitsmomente sicher und schnell Takten.

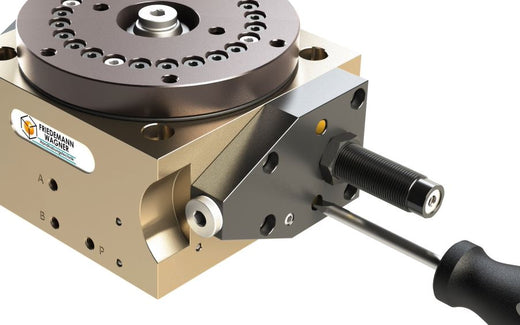

So stellen Sie die Geschwindigkeit optimal ein

Drossel schließen: Beginnen Sie bei der Inbetriebnahme mit einer fast geschlossenen Drossel.
Schrittweise öffnen: Erhöhen Sie die Geschwindigkeit langsam, bis die gewünschte Taktzeit erreicht ist.
Dämpfung prüfen: Achten Sie darauf, dass der Tisch sanft in die Endlage fährt, ohne metallisch hart anzuschlagen. Für RSE-6 und RSE-6 sind für kleinere Massenträgheitsmomente auch Versionen mit pneumatischem Dämpfer verfügbar!

💡Technik Check

Sie nutzen ein kleineres Modell aus unserem Sortiment? Erfahren Sie hier alles über den korrekten Einsatz von Drosseln bei den Modellen RSE-3 und RSE-4.

Fazit: Durchdachte Technik spart Zeit und Kosten

Die integrierte Drossel in den Rundschalttischen zeigt, wie viel Praxiserfahrung in den Produkten von Friedemann Wagner steckt. Sie sparen sich zusätzliche Bauteile und erhalten ein System, das ab Werk auf Funktion und Langlebigkeit getrimmt ist.
Sie haben Fragen? Nutzen Sie unseren Kontaktbutton rechts oben oder direkt beim jeweiligen Produkt im Produktfinder.
