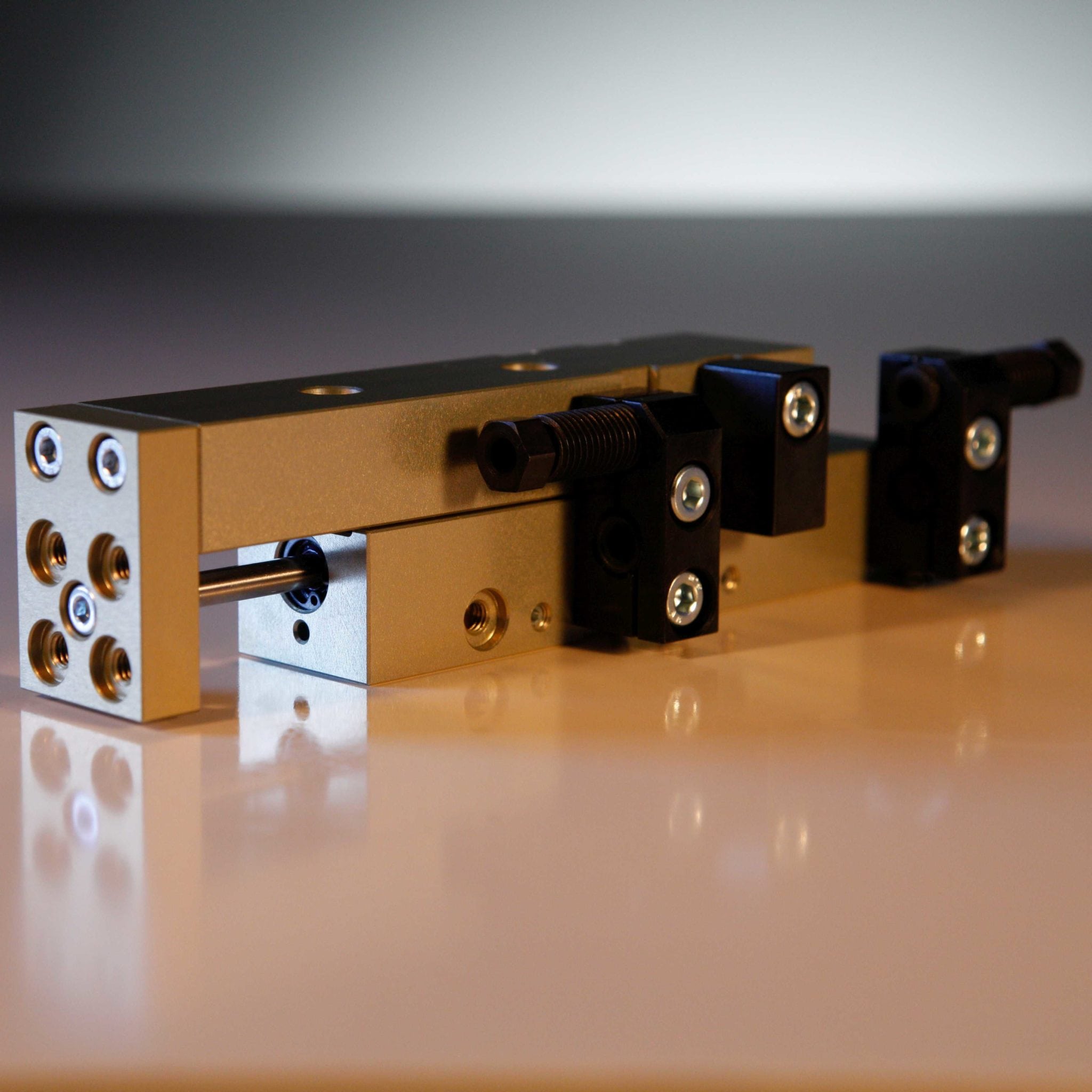

Lineareinheit LSM-4-SM-65-K-0-0-P mini
Artikel-Nr.: 000000195302
Hersteller: Friedemann Wagner GmbH
Hub 65 mm
Hub einstellbar
Kolbendurchmesser 8 mm
Endlagenabfrage möglich
- pneumatisch angetriebener Linearschlitten
- für kleine Werkstücke
- feste Anschläge
- Anschläge auch auf anderer Schlitten-Seite montierbar
- Anschlag über Anschlagschraube einstellbar
- Anschlagschraube ist hohl und kann Sensor aufnehmen
- 2 Führungswagen mit Kugelumlaufführungen
- Wiederholgenauigkeit +/- 0,01mm
-
techn. Daten siehe unten
Technische Angaben: Technische Daten und Abbildungen sind unverbindlich. Alle Angaben gelten bei 6 bar Betriebsdruck, der Luftverbrauch versteht sich bei 1 bar. Wir behalten uns jederzeit Änderungen vor. Alle Angaben sind ohne Gewähr.
Produktbilder: Original kann vom verwendeten Produktbild abweichen.
Optionen auswählen
Lineareinheit LSM-4-SM-65-K-0-0-P mini
PRodukteigenschaften
| Ansteuerung | 4/2 oder 5/2 Wegeventil bistabil |
| Artikelnummer | 195302 |
| Dämpfung | Keine |
| Druckbereich | 4-8 bar |
| Druckluftanschluss | M3 |
| Einstellbereich [mm] | 14 beidseitig |
| Gewicht [kg] | 0.3 |
| Hub [mm] | 65 |
| Lagerart | Kugel-Umlaufführung mit 2 Wagen |
| Luftverbrauch pro Takt [cm³] | 6.5 |
| Rückzugskraft bei 6 bar [N] | 13 |
| Stoßkraft bei 6 bar [N] | 18 |
| Traglast maximal [kg] | 1.2 |
| Werkstoff Anschläge | Stahl gehärtet |
| Werkstoff Anschlagsschrauben | Stahl gehärtet |
| Werkstoff Gehäuse | Hochfestes Al, eloxiert |
