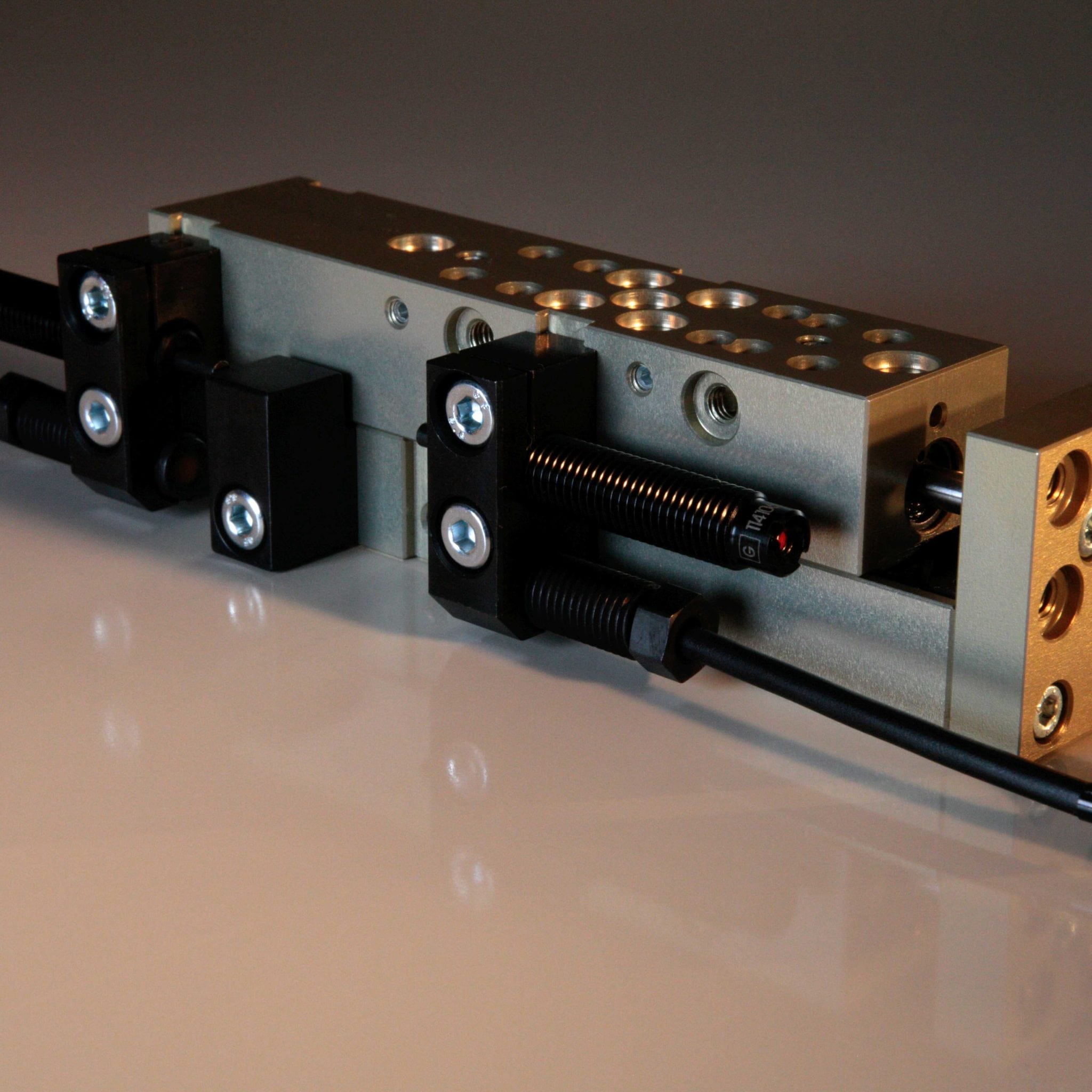

Lineareinheit LSM-4-SM-35-H-0-0-P m. hydr. Dämpf.
Artikel-Nr.: 000000195321
Hersteller: Friedemann Wagner GmbH
Hub 35 mm
Hub einstellbar
Kolbendurchmesser 8 mm
hydraulische Dämpfung beidseitig
Endlagenabfrage möglich
- pneumatisch angetriebener Linearschlitten
- für kleine Werkstücke
- feste Anschläge
- Anschläge auch auf anderer Schlitten-Seite montierbar
- Anschlag über Anschlagschraube einstellbar
- Anschlagschraube ist hohl und kann Sensor aufnehmen
- 2 Führungswagen mit Kugelumlaufführungen
- Wiederholgenauigkeit +/- 0,01mm
-
techn. Daten siehe unten
Technische Angaben: Technische Daten und Abbildungen sind unverbindlich. Alle Angaben gelten bei 6 bar Betriebsdruck, der Luftverbrauch versteht sich bei 1 bar. Wir behalten uns jederzeit Änderungen vor. Alle Angaben sind ohne Gewähr.
Produktbilder: Original kann vom verwendeten Produktbild abweichen.
Optionen auswählen
Lineareinheit LSM-4-SM-35-H-0-0-P m. hydr. Dämpf.
PRodukteigenschaften
| Ansteuerung | 4/2 oder 5/2 Wegeventil bistabil |
| Artikelnummer | 195321 |
| Dämpfung | Hydraulisch |
| Druckbereich | 4-8 bar |
| Druckluftanschluss | M3 |
| Einstellbereich [mm] | 14 beidseitig |
| Gewicht [kg] | 0.2 |
| Hub [mm] | 35 |
| Lagerart | Kugel-Umlaufführung mit 2 Wagen |
| Luftverbrauch pro Takt [cm³] | 3.5 |
| Rückzugskraft bei 6 bar [N] | 13 |
| Stoßkraft bei 6 bar [N] | 18 |
| Traglast maximal [kg] | 1.2 |
| Werkstoff Anschläge | Stahl gehärtet |
| Werkstoff Anschlagsschrauben | Stahl gehärtet |
| Werkstoff Gehäuse | Hochfestes Al, eloxiert |
