Ungerade Teilung bei Rundschalttisch RSE-6 & RSE-9

Teilung 7 ? Warum RSE-6 und RSE-9 den Unterschied machen!

Eine Teilung 7 oder 13 bei einem pneumatischen Rundschalttisch? Pneumatische Rundschalttische des Typs RSE-6 und RSE-9 sind u.a. in ungeraden Teilungen bestellbar. Was bei vielen Anbietern unmöglich scheint, gehört bei Friedemann Wagner zum Standard. In diesem Beitrag erfahren Sie, warum ungerade Teilungen ein echter Game-Changer für Ihre Automatisierung sind und welche technischen Besonderheiten die Modelle RSE-6 und RSE-9 auszeichnen.

Der USP: Flexibilität jenseits der Norm

In der klassischen Automatisierungstechnik sind gerade Teilungen (z. B. 4, 6, 8 oder 12) der Standard. Doch industrielle Prozesse halten sich nicht immer an gerade Zahlen. Oft erfordern komplexe Montageprozesse, Pufferstationen oder Platzmangel in der Anlage eine ungerade Teilung.

Hier setzen die pneumatischen Rundschalttische RSE-6 und RSE-9 an. Sie ermöglichen problemlos Teilungen wie 5, 7, 13 oder beim RSE-9 sogar bis zu Teilung 23.

Warum ist das nur bei RSE-6 und RSE-9 möglich?

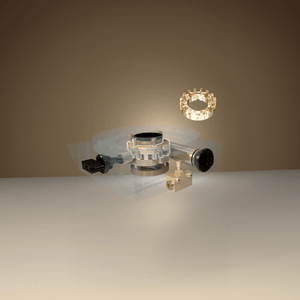

Der technische Hintergrund liegt in der Konstruktion: Bei diesen Modellen erfolgt die Verriegelung seitlich über die Indexscheibe (Bild aus der Fertigung der Indexscheibe siehe rechts). Bei Betrachtung der folgenden Animation wird deutlich: mit dieser Funktion lassen sich alle ganzzahligen Teilungen realisieren:

Ihre Vorteile durch ungerade Teilungen

Die Möglichkeit, eine ungerade Anzahl an Stationen zu wählen, bietet handfeste Vorteile für Ihre Applikation:

Platzersparnis: Optimieren Sie den Bauraum, indem Sie exakt die Anzahl an Stationen nutzen, die Ihr Prozess benötigt.
Pufferzonen: Nutzen Sie zusätzliche Stationen gezielt als Puffer oder für Zwischenschritte (z. B. Abkühlen, Prüfen, Wenden), ohne auf teure Sonderkonstruktionen ausweichen zu müssen.
Höherer Output: Durch die präzise Anpassung der Teilung an die Applikation lässt sich die Zykluszeit oft optimieren.

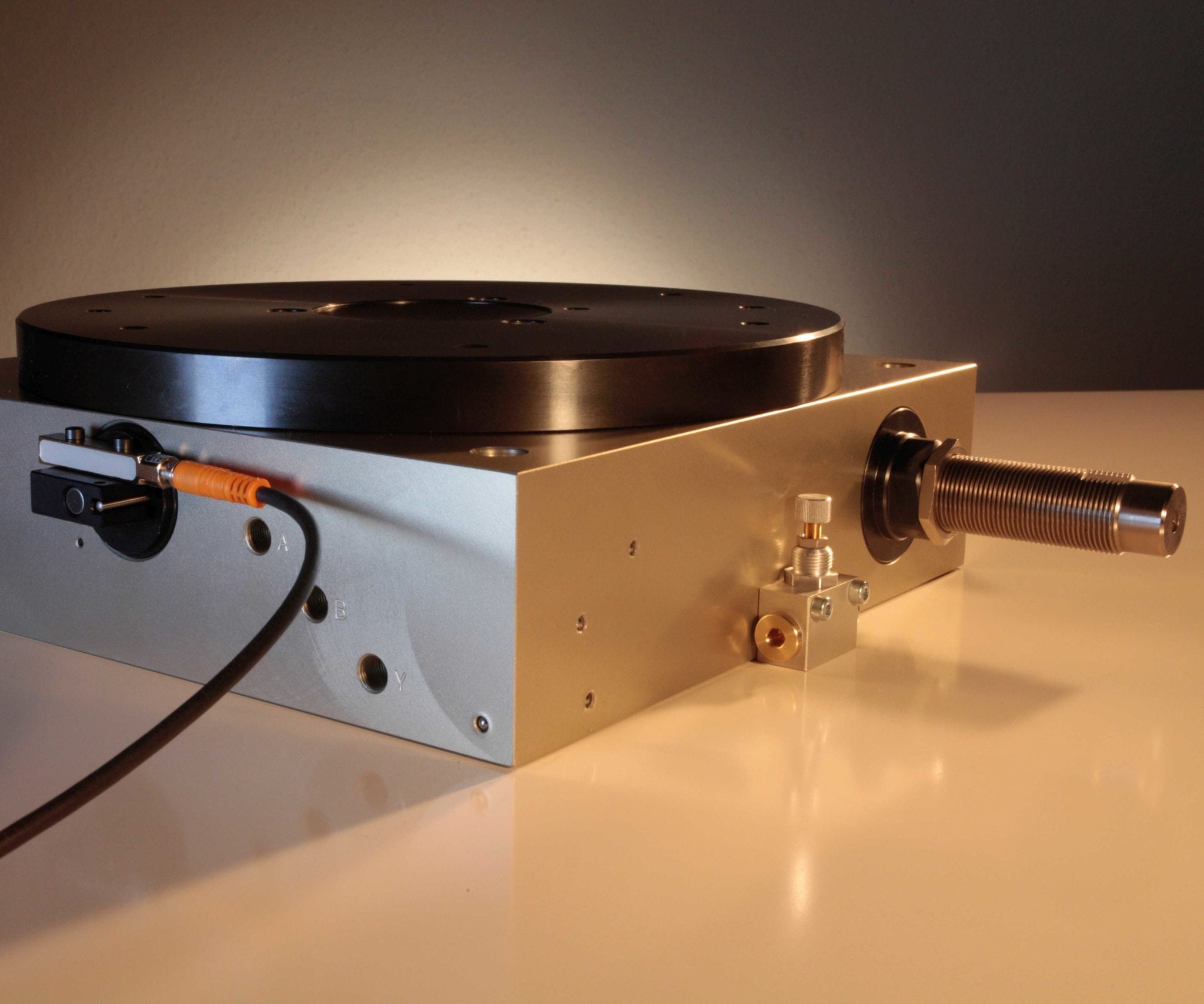

Technische Highlights von Rundschalttisch RSE-6 + RSE-9

Neben der ungeraden Teilung bieten die Rundschalteinheiten von Friedemann Wagner weitere Features, die Ihre Anlage effizienter machen:

Ein-Ventil-Ansteuerung: Sowohl der Antrieb als auch die Verriegelung können mit nur einem einzigen 5/2-Wegeventil gesteuert werden. Das spart Kosten, Platz im Schaltschrank und Programmieraufwand.
Zentrale Mittenbohrung: Eine feststehende Mittenbohrung ermöglicht die Durchführung von Leitungen oder die einfache Montage von statischen Aufbauten.
Integrierte Dämpfung: Die Einheiten sind standardmäßig mit einer hydraulischen Dämpfung ausgestattet; (bei geringeren Lasten ist auch eine verschleißfreie pneumatische Dämpfung* verfügbar).

Info zur Ansteuerung RSE-6 und RSE-9

Die *pneumatische Dämpfung besteht aus einem einstellbaren Luftpolster und Dichtungen. Die bei hydraulischen Dämpfern notwendige aber verschleißende Verformungsarbeit wird damit umgangen. Im Gegenzug sind geringere Massenträgheitsmomente realisierbar. Diese sind nachfolgend in Klammer* angegeben und z.B. für leichtere Werkstücke sinnvoll.

Rundschalttisch	alle Teilungen	verfügbare ungerade Teilungen	J max. [kgcm²]
RSE-6	4-18	5-7-9-11-13-15-17	1540 (*405)
RSE-9	4-24	5-7-9-11-13-15-17-19-21-23	11000 (*2734)

P.S. 1: Die kleinste Teilung beider Rundschalttische ist 4. Bei kleineren Teilungen wäre der Weg der Zahnstange länger, als das Gehäuse breit ist!

P.S. 2: Ob Rundschalttisch oder Rundschalteinheit - Namen sind Schall und Rauch - Hersteller bezeichnen Ihre Produkte einfach nur anders!

Fazit: Maßgeschneiderte Taktung für Ihre Produktion

Wenn Ihre Applikation eine Teilung von 7, 13 oder eine andere ungerade Zahl wie 5 erfordert, ist Friedemann Wagner Ihr Partner. Mit den Modellen RSE-6 und RSE-9 erhalten Sie eine robuste, pneumatische Lösung, die "Made in Germany" Qualität mit einzigartiger Flexibilität verbindet.

Sie planen ein Projekt mit ungeraden Teilungen? Kontaktieren Sie uns rechts oben mit dem "Kontakt"-Button für eine individuelle Beratung oder laden Sie sich die technischen Datenblätter direkt auf unserer Website herunter!
