Umbau Anschlag LSK-4

Kann die Position der Anschläge bei Linearschlitten LSK-4 umgebaut werden?

Die äußerst kompakten Lineareinheiten der Serie LSK-4 sind mit unseren Kreuzrollenführungen ausgestattet. Grund hierfür: präzise Aufnahme hoher Momenten–Belastung bei schmaler Baubreite.

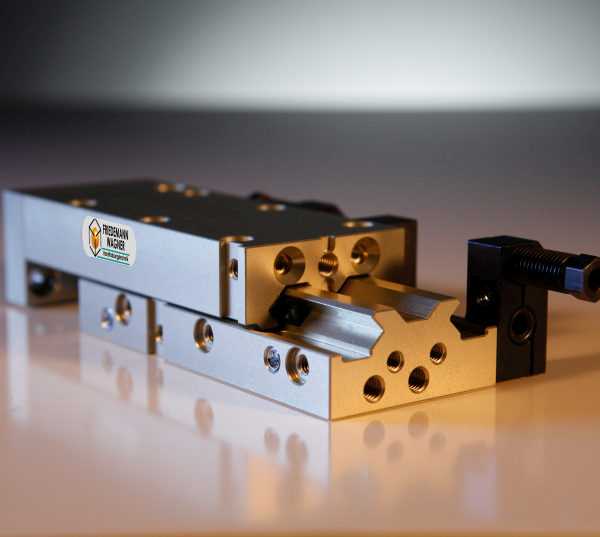

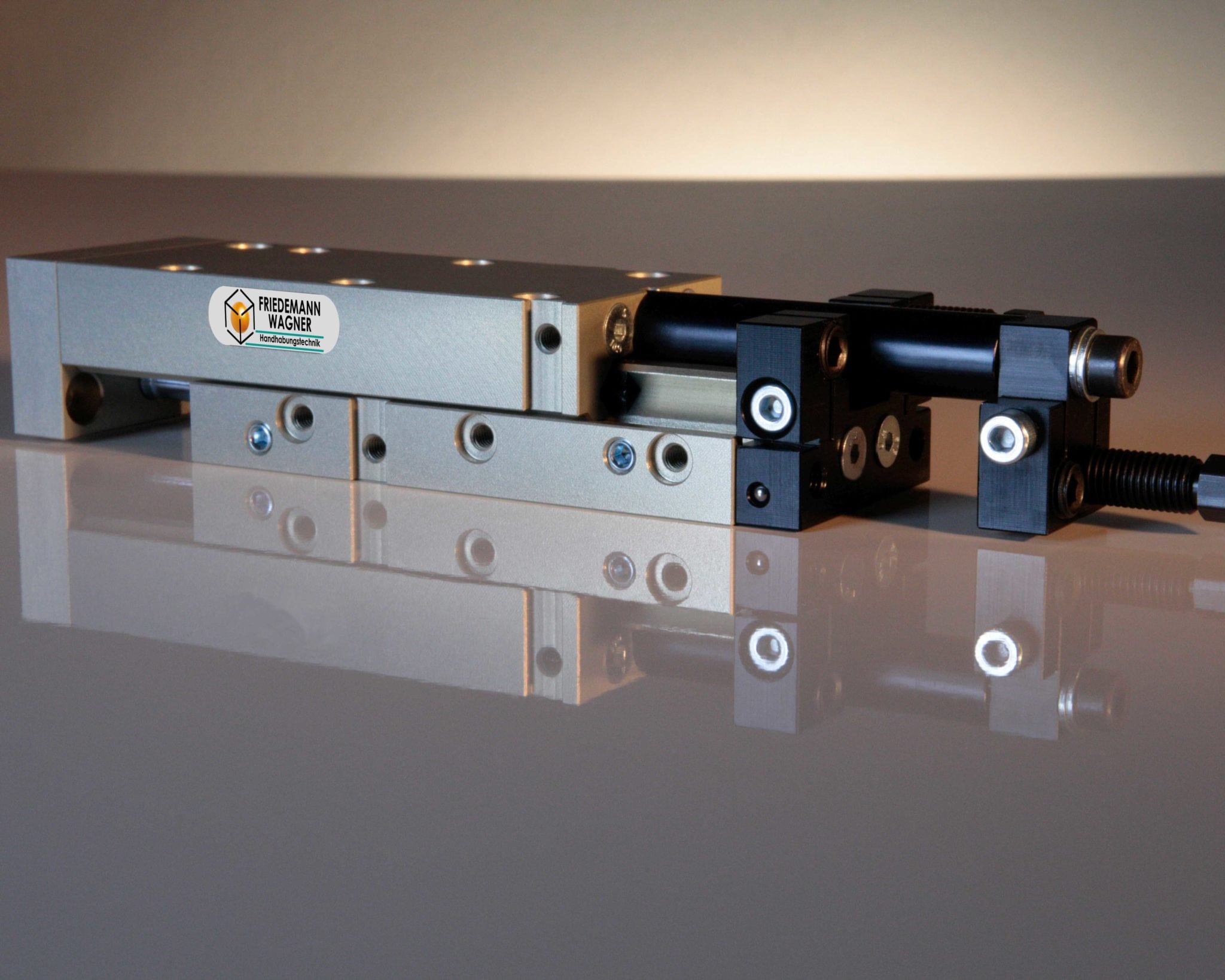

Linearschlitten LSK-4 sind ab Werk mit seitlichen Anschlägen (Ausführung "SK") oder stirnseitigen Anschlägen (Ausführung "HK") lieferbar.

Tipp: Der Umbau der Anschläge ist möglich!
Durch Umbausätze kann grundsätzlich jede Ausführung vom Kunden selbst in die andere Variante überführt werden! So können Sie später, im anderen Anwendungsfall, die Lineareinheit umbauen!

Sollten Sie die einseitig angebrachten seitlichen Anschläge (Ausführung SK) in Ihrer Position ändern wollen, kann konstruktionsbedingt nur ein Anschlag auf die andere Seite verlegt werden (vgl. Betriebsanleitung).

Dazu ist ein zweiter Anschlagblock notwendig, da dessen Doppelwirkung aufgehoben wird.
Dieser wird in den feststehenden Teil (Gehäuse LSK-4) montiert (grüner Pfeil), während der Halter für Anschlagschraube und Stoßdämpfer in den beweglichen Teil (Führungskopf LSK-4) wandert (Pfeil in orange). Dieser Umbau wirkt also im Zustand "Linearschlitten ausgefahren".

Eine komplette Spiegelung des Anschlagsystems wie bei LSK-6 war leider nicht möglich. Die Nut und die Gewindebohrungen würden aufgrund der äußerst kompakten Bauweise mit internen Gegebenheiten ( z.B Luftführungen) kollideren.
