Manueller Rundschalttisch

Neuheit - manuell angetriebener Wagner Rundschalttisch RSE-6-M!

Richtig gelesen! Wagner bietet Anfang 2023 auch einen manuell angetriebenen Rundschalttisch an. Warum?

Weil es außer dem klassischen Hand-Montage-Platz mit verschiedenen Stationen diverse andere Möglichkeiten gibt, das Produktionspersonal zu unterstützen!

Denken Sie an die Erleichterung, schwere Werkstücke (wie z.B. ein Wickelgut) zu drehen. Ein alternativer Einsatz könnte z.B. ein manueller Montageplatz in Kombination mit einem angeschlossenen, vollautomatisierten Prüfvorgang sein.

Oder stellen Sie sich die Übergabe mit Pufferfunktion an einen COBOT vor!

Alternativ kann es sein, dass die Konstruktionsabteilung eine simple, zuverlässige, kostengünstige Lösung sucht - ohne Rand-Themen wie Sicherheitstechnik, Ansteuerung, Antrieb etc..

Das patentierte System ist selbstverrastend. Nachdem die Drehung eingeleitet wurde, findet eine spielfreie Indexierung statt. Mit Ende der Bearbeitung des Werkstückes wird über einen pneumatischen Impuls entriegelt und die Drehung bis zur nächsten Teilung fortgesetzt. Dieser Impuls kann durch ein einfaches Ventil, beispielsweise in Zusammenspiel mit einem Fusspedal oder Drucktaster, eingeleitet werden.

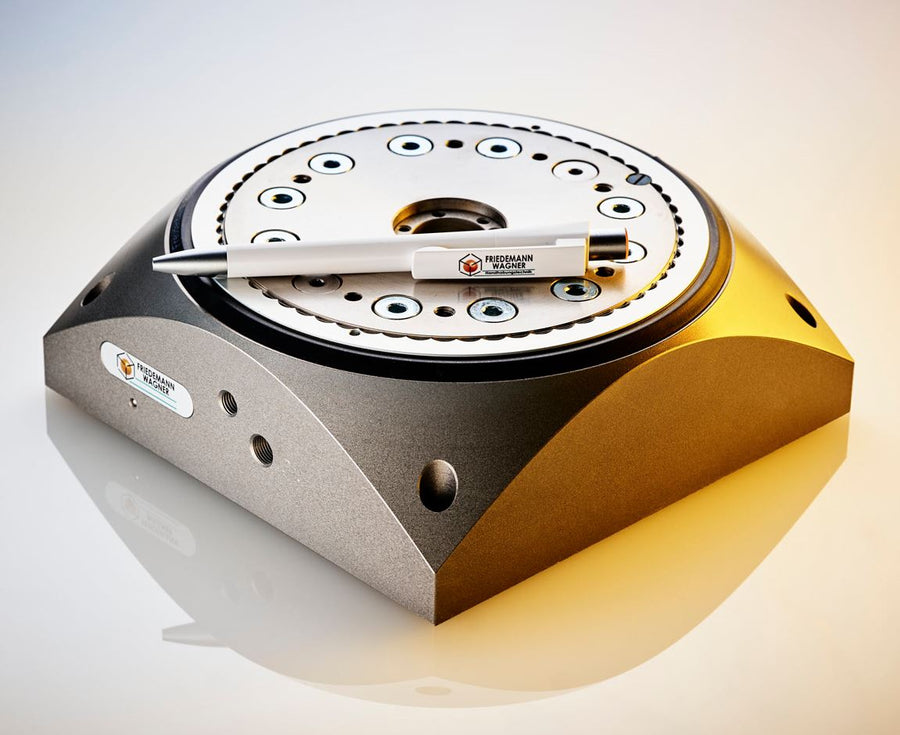

Der Tisch ist abgerundet (Abbildung), um eine Verletzungsgefahr beim Drehen an den sonst üblichen Ecken/Kanten zu vermeiden.

Drehrichtung und Teilungen sind ab Werk unterschiedlich bestellbar. Durch Umbausätze (Zubehör) kann die Teilung durch den Kunden verändert werden! Auch die Drehrichtung ist umbaubar! Das bietet flexible Einsatzmöglichkeiten und sichert Ihre Investition.

Sie finden unten einen Vorabflyer und in der Tabelle eine Schnell-Übersicht zu den Eigenschaften des manuell angetriebenen Rundschalttisches:

Hier geht´s zum Datenblatt mit technischer Zeichnung ....oder direkt zur Betriebsanleitung...

Eigenschaft	Wert	Bemerkung
Abmessungen [mm] ca.	180x180x62
Anschluss	G1/8	3/2 Wegeventil, federrückstellend, Handauslösung
Antrieb	manuell	spielfreies Indexieren (Patent)
Axiallast statisch [kN]	4	auf Druck @ Ø140mm, z.B. für Einpressen auf Teller
Axiallast dynamisch [N] (empfohlen max.)	250	! Massenträgheitsmoment + Drehzeiten ! ca. 250N (25kg) auf D=140mm
Befestigung Tisch	Zentrierring	2x ZR-9, Lieferumfang
Befestigung Werkstück	Gewindebohrung	6 Stück M6 je 60°, im Teller bei D=109mm
Befestigung Werkstück	Passbohrungen	2 Stück 5H8, im Teller bei D=109mm
Befestigung Werkstück	Passbohrung	1 Stück 35H8, zentrisch
Dämpfung	nein
Drehmoment verriegelt [Nm]	100	statisch
Drehrichtung	rechts oder links	Bestellvariante, umbaubar
Einbaulage	beliebig	Vierpunktlager
Eigengewicht [kg]	5,8
Endlagen-Abfrage	ja, Zubehör	Näherungsschalter induktiv NSI-M8-S55 oder NSI-M8-K50
Entriegelung	pneumatisch	3/2 Wege-Ventil, nicht im Lieferumfang
Kippmoment [Nm]	300

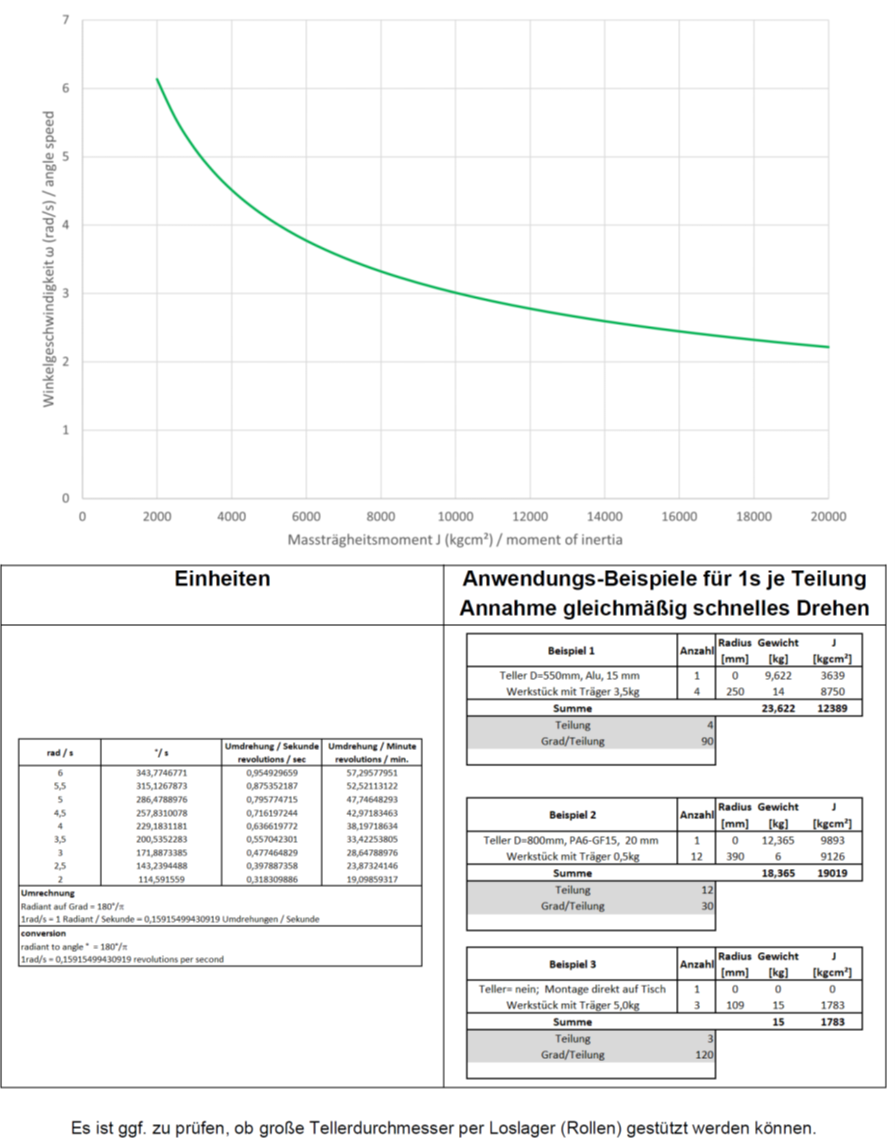

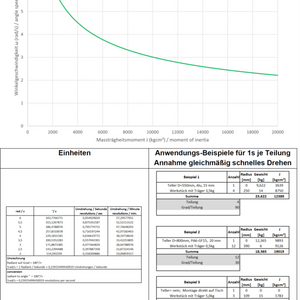

Massenträgheitsmoment [kgcm²]	20.000	maximal - siehe Betriebsanleitung
Planlauf Teller [mm]	0,03
Planparallelität [mm]	0,05	Gehäuse: Teller
Querkraftaufnahme [N]	6000	statisch
Teilgenauigkeit [mm]	+/- 0,03	bei D=109mm
Teilungen	2/3/4/6/12	Bestellvariante, umbaubar
Werkstoff Gehäuse	Aluminium	hart eloxiert
Werkstoff Teller	Stahl	verzinkt
Zubehör	ja	Umbausatz für Teilung
