Information zu Verbindungswinkel VBW

Warum gibt es verschiedene Varianten vom Verbindungswinkel VBW?

Aus über 4 Jahrzehnten Erfahrung wissen wir, dass nicht nur unsere Einheiten, sondern auch spezielle Adaptionen in Ihrer Automations-Anwendung notwendig sind.

Daher bieten wir im Zubehör - auch innerhalb der Baugröße - verschiedene Varianten an.

Hier ist dies am Beispiel der Winkel VBW-4-B-45 und VBW-4-N-45 erläutert:

• Beide Winkel sind aus hochfestem, eloxiertem Alu und für die Baugröße 4 (Rastermaß 32mm) konzipiert
• Beide Winkel haben eine 45° Fläche
• Beide enthalten die Zentrierbohrungen für das Fügen an unsere Produkte

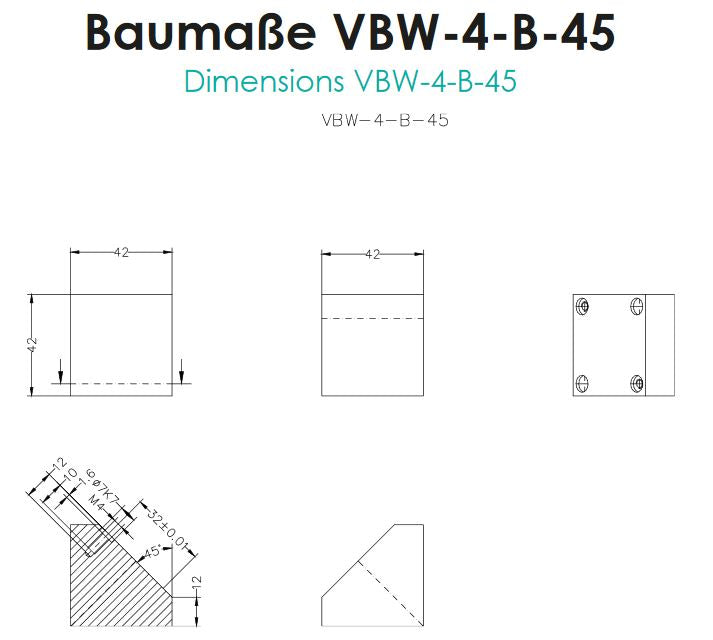

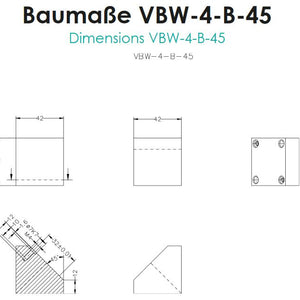

• Die Version "B" ist massiv - Sie können dort Ihr speziell benötigtes Bohrbild einbringen

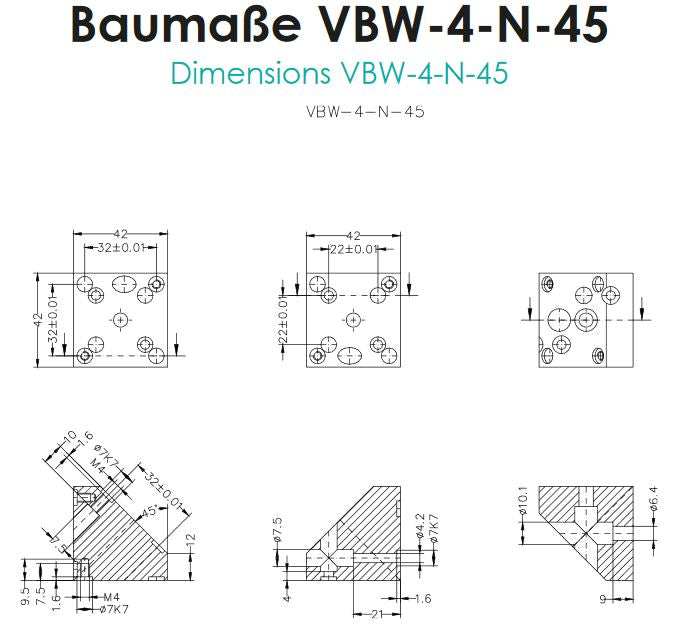

• Die Variante "N" wiederum hat bereits Zentrierbohrungen für das schnelle Fügen weiterer Wagner-Einheiten an Bord

Klicken Sie einfach beiden Zeichnungen an - das visualisiert die Zusammenhänge.

Die Bilder im Katalog repräsentieren stets die aufwändigere Variante - also die, mit den Bohrungen!
