Schwenkeinheit kleine Schwenkwinkel bei Typen SM, SE und SES

Volle Flexibilität: Warum Sie mit Schwenkeinheiten von Wagner nie den falschen Winkel kaufen!

Schwenkeinheit kleine Schwenkwinkel gefällig?

Stellen Sie sich vor, Sie planen eine Anlage für einen 90°-Schwenk, doch sechs Monate später ändern sich die Anforderungen auf 180°. Bei herkömmlichen Antrieben bedeutet das: Neues Produkt berücksichtigen und bestellen, Konstruktionsänderung, Dokumentation, Umbau, Stillstand, Verzögerung. Nicht bei uns. Erfahren Sie, warum die Serien SM, SE und SES die smarteste Wahl für Ihre Konstruktion sind.

Der Wagner-USP: Ein Antrieb, alle Möglichkeiten

Während viele Wettbewerber für spezielle Winkelbereich (z. B. 90° oder 180°) separate Gehäuse und Mechaniken verkaufen, verfolgen wir bei Friedemann Wagner einen anderen Ansatz: Maximale Variabilität in einem Gerät.

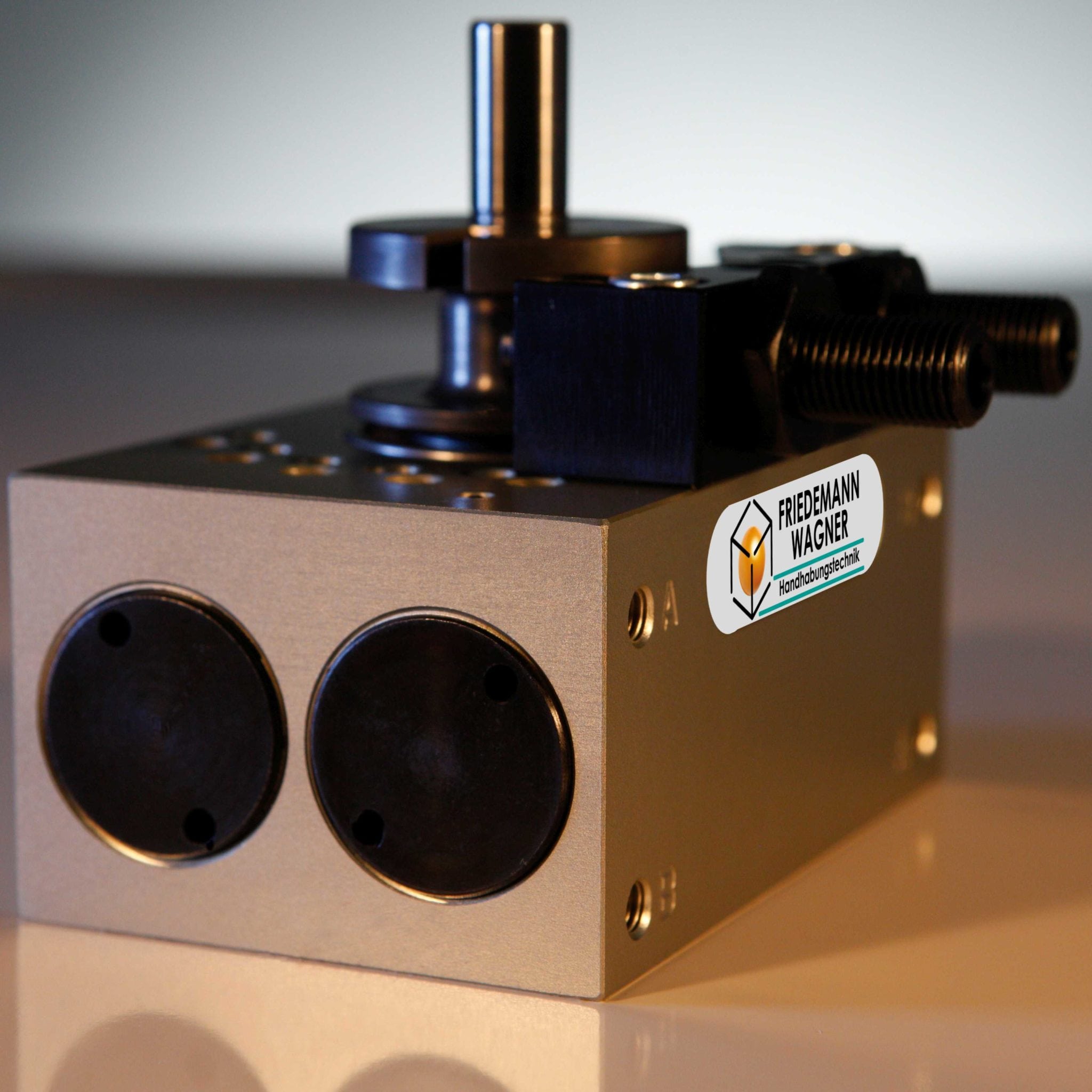

Unsere Schwenkeinheiten der Typen SM, SE und SES sind so konstruiert, dass Sie den Schwenkwinkel innerhalb des Maximalbereichs bis 190° stufenlos selbst einstellen können.

Die Vorteile auf einen Blick:

Zukunftssicher: Ändert sich Ihr Prozess, passen Sie einfach den Anschlag an – es ist kein Neukauf nötig.
Reduzierte Lagerhaltung: Sie müssen nicht verschiedene 90°- und 180°-Antriebe auf Vorrat halten. Ein Modell deckt alles ab.
Präzise Justage: Dank der feinen Einstellbarkeit von außen (Anschlagschrauben) realisieren Sie auch ungewöhnliche Winkel abseits der Standardnormen.
Platzsparend: In den hohlen Anschlagschrauben kann der Sensor aufgenommen werden.
Volles Drehmoment in der Endlage: Externe Anschläge ermöglichen am wichtigsten Punkt - nämlich der Endlage - volles Drehmoment!

🎥 Video-Tutorial: So einfach stellen Sie den Winkel ein

Theorie ist gut, Praxis ist besser. In unserem Kurzvideo zeigen wir Ihnen, wie Sie mit wenigen Handgriffen den gewünschten Schwenkwinkel an der Einheit fixieren:

Auch kleine Winkel sind kein Problem:

Oft werden wir gefragt: "Kann ich mit einem 180°-Antrieb auch nur 15° schwenken?" Die Antwort: Ja! Unsere Einheiten sind auch für kleine Drehwinkel bestens geeignet.

Bei Schwenkeinheiten des Typs SM, SE und SES (externe Anschläge) gehen Sie zur Einstellung des Schwenkwinkels wie folgt vor:

Lösen Sie den Klemmblock der Anschlagschrauben
Drehen Sie die Anschlagschrauben zur Begrenzung ein/aus, um den Winkel einzustellen

Für kleine Schwenkwinkel sind zusätzliche Bohrungen in den Anschlagplatten eingebracht
Versetzen Sie einfach den Anschlagblock in eine/beide dieser Bohrungen
so reicht die Schraubenlänge zum Einstellen des kleinen Winkels aus

Passen Sie nach Einstellen den Anschlagblock (schwer drehbar, O-Ring oben) durch Drehen einmalig an, so dass ein Flächenanschlag zur hohlen Schraube gegeben ist
Fixieren Sie den Klemmblock

💡Experten-Tipp

Bei einer Schwenkeinheit mit hydraulischen Stoßdämpfern sind diese nach der Einstellung ggf. nachzuführen und in jedem Falle der Last anzupassen!
Bitte beachten Sie in diesem Zusammenhang die Hinweise in der Betriebsanleitung, z.B. die Druckluft bei jeglicher Montage abzuschalten! Die Stoßdämpfer sind im Druckraum. Neben allgemeiner Verletzungsgefahr werden die Gewindegänge stark beansprucht und es können z.B. O-Ringe ausgeblasen werden (späteres Verklemmen der Dichtung, Leckage).

Technische Highlights der Serien:

Typ SM: Die kompakte Lösung für extrem kleine Bauräume und Werkstücke.
Typ SE: Das Kraftpaket für universelle Anwendungen.
Typ SES: "Starke" Ausführung - höchste Belastbarkeit durch verstärkte Lagerung.

Schwenkeinheiten Typ SM

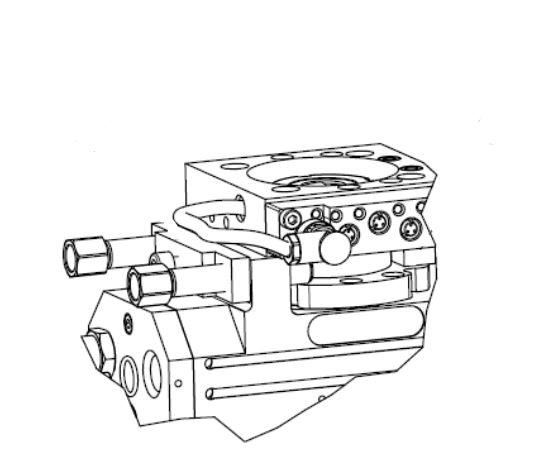

Schwenkeinheiten Typ SE

Schwenkeinheiten Typ SES

Fazit: Investieren Sie in Flexibilität

Warum sich einschränken lassen, wenn man Freiheit haben kann? Mit den Schwenkeinheiten von Friedemann Wagner entscheiden Sie sich für eine Komponente, die Ihren Anforderungen entspricht und dank Flexibilität mitwächst.

Betriebsanleitung Schwenkeinheiten
