Funktionsweise Rundschalttisch RSE-4
Wie funktioniert der Rundschalttisch RSE-4 ?
Zur Darstellung der Funktionsweise der Rundschalteinheit RSE-3 und RSE-4 finden Sie in unserem YouTube Kanal ein neues Video!
Man erkennt anhand des Rundschalttisches RSE-4 die technischen Zusammenhänge:
Bei eingekoppelter Zahnstange (Kolben) wird der Teller gedreht (Vorschub um die entsprechende Teilung ).
In der Endlage wird der Antrieb entkoppelt, gleichzeitig wird der Teller zur Bearbeitung des Werkstückes von unten indexiert (verriegelte Drehmomentaufnahme 100 Nm durch 2 Indexbolzen).
Beim Verriegeln des Tellers fährt die Zahnstange wieder zurück in die Ausgangsposition.
Die Ansteuerung kann somit über ein 5/2 Wegeventil erfolgen!

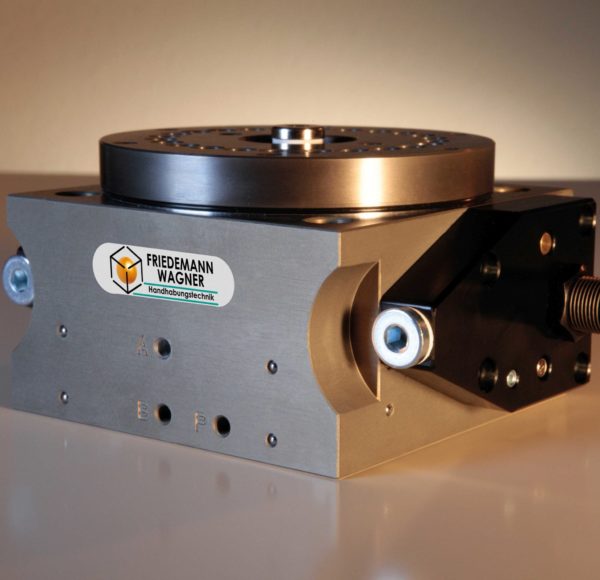

Pneumatischer Rundschalttisch RSE-4
• Verfügbare Teilungen 2/3/4/6/8/12 und 24
• Drehrichtung : rechts, links, pendelnd, Drehrichtung kann vom Anwender umgebaut werden
• Drehmoment bei 6bar: 2Nm
• Massenträgheitsmoment 175 kgcm2
• Integrierter hydraulischer Stoßdämpfer
• Integrierte Drossel zur Einstellung der Tellergeschwindigkeit
• Integrierte Luftdurchführung in die Tellermitte
• Umbausätze (Zubehör) : Änderung der Teilung oder Pendelbetrieb
STP-Dateien und technische Daten
