Mini-Schwenkeinheit mit zweifacher Luftdurchführung

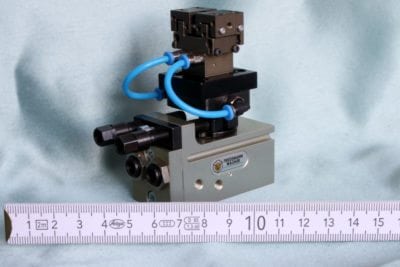

Mini-Schwenkeinheit SM-4: Maximale Power auf kleinstem Raum – inklusive Luftdurchführung

In der modernen Montageautomation zählt jeder Millimeter. Doch je kleiner die Komponenten werden, desto schwieriger wird die Luftzuführung z.B. zum Greifer. Die Lösung? Unsere Mini-Schwenkeinheit SM-4. Sie kombiniert extrem kompakte Maße mit einem USP, der in dieser Klasse seinesgleichen sucht: Einer integrierten, zweifachen Luftdurchführung direkt durch die drehende Welle.

Das Platzwunder für Ihre Mikromontage

Die SM-Serie wurde speziell für Anwendungen entwickelt, bei denen Bauraum Luxus ist. Trotz ihrer geringen Größe bietet die SM-4 eine Präzision und Robustheit, die man sonst nur von deutlich größeren Einheiten kennt.

Der USP: Warum die Luftdurchführung alles verändert

Normalerweise müssen Schläuche für Greifer oder Vakuumsauger außen an der Schwenkeinheit vorbeigeführt werden. Das führt bei tausenden Zyklen zu:

Schlauchbruch durch ständige Biegebelastung.
Störkontanten, die den Arbeitsraum einschränken.
Unnötigem Verschleiß und Wartungsaufwand.

Die Wagner-Lösung:

Bei der SM-4 wird die Druckluft (oder das Vakuum) direkt im Gehäuse eingespeist und intern durch die Drehwelle nach oben in die Anschlagfläche geleitet.

Ihre Vorteile:

Keine mit-drehenden Schläuche: Die Schläuche zum Greifer bleiben stationär oder bewegen sich minimal.
Weniger Raumbedarf: keine störrische, externen Schlauchpakete.
Höchste Prozesssicherheit: Kurze Anschlusswege und weniger Gefahr hängenbleibender Leitungen.

Technische Highlights der SM-4 Serie

Zweifache Durchführung: Steuern Sie einen doppeltwirkenden Greifer oder einen/zwei Vakuumsauger durch die Welle.
Zusätzliche Achse: Ideal für den Einsatz an Roboterarmen (End-of-Arm-Tooling), um eine Weitere Drehbewegung abzubilden
Einstellbarer Schwenkwinkel: Wie bei allen Wagner-Einheiten von außen flexibel auf Ihre Bedürfnisse anpassbar.

Mehr zum Einstellen von Schwenkwinkel 0-190°

Anwendungsgebiete

Mit Baureihe SM-4 bietet Friedemann Wagner GmbH einen äußerst kompakten Schwenkantrieb für kleine Bauräume an. Anwendungsbereiche finden Sich beispielsweise in der Elektronikfertigung, der Medizintechnik oder Uhrenindustrie. Überall dort, wo auf engstem Raum filigranen Komponenten präzise gewendet und Positioniert werden sollen.

Für Konstrukteure: technische Daten

effektivem Drehmoment von 0,3 Nm (@6bar)
lauffähig bei 4-8 bar
Massenträgheitsmoment 3,5 kgcm2
Wiederholgenauigkeit von ± 0,01°
mit oder ohne hydraulische Dämpfer lieferbar
hohle Anschlagschrauben sorgen für die Einstellung des Schwenkwinkels
und dienen gleichzeitig platzsparend zur Aufnahme der Initiatoren
bestellbar mit oder ohne Luftdurchführung

SM-4 - hier 3D-Daten laden

Fazit: Klein, aber oho!

Die Mini-Schwenkeinheit SM-4 ist der Beweis, dass man trotz kompakter Bauform keine Kompromisse bei der Funktionalität machen muss. Mit der integrierten Luftdurchführung setzen Sie auf eine saubere, langlebige und hochprofessionelle Automatisierungslösung.
