Rundschalteinheit RSE-6-R-6-K-0-0-M

Artikel-Nr.: 170406
Hersteller Name: Friedemann Wagner GmbH

Produkt Klasse: RSE Produktbaugröße: RSE-6-M Produktbezeichnung: Rundschalteinheit... mehr

Produktinformationen "Rundschalteinheit RSE-6-R-6-K-0-0-M"

Produkt Klasse: RSE
Produktbaugröße: RSE-6-M
Produktbezeichnung: Rundschalteinheit RSE-6-R-6-K-0-0-M, Teilung 6

Prospekt: zum PDF-Datenblatt mit technischer Zeichnung
Betriebsanleitung*: zur PDF-Betriebsanleitung
* bei Zubehör: Link zu Auswahltabellen
Technische Angaben:
Technische Daten und Abbildungen sind unverbindlich.
Alle Angaben gelten bei 6 bar Betriebsdruck, der Luftverbrauch versteht sich bei 1 bar.
Wir behalten uns jederzeit Änderungen vor.
Alle Angaben sind ohne Gewähr.

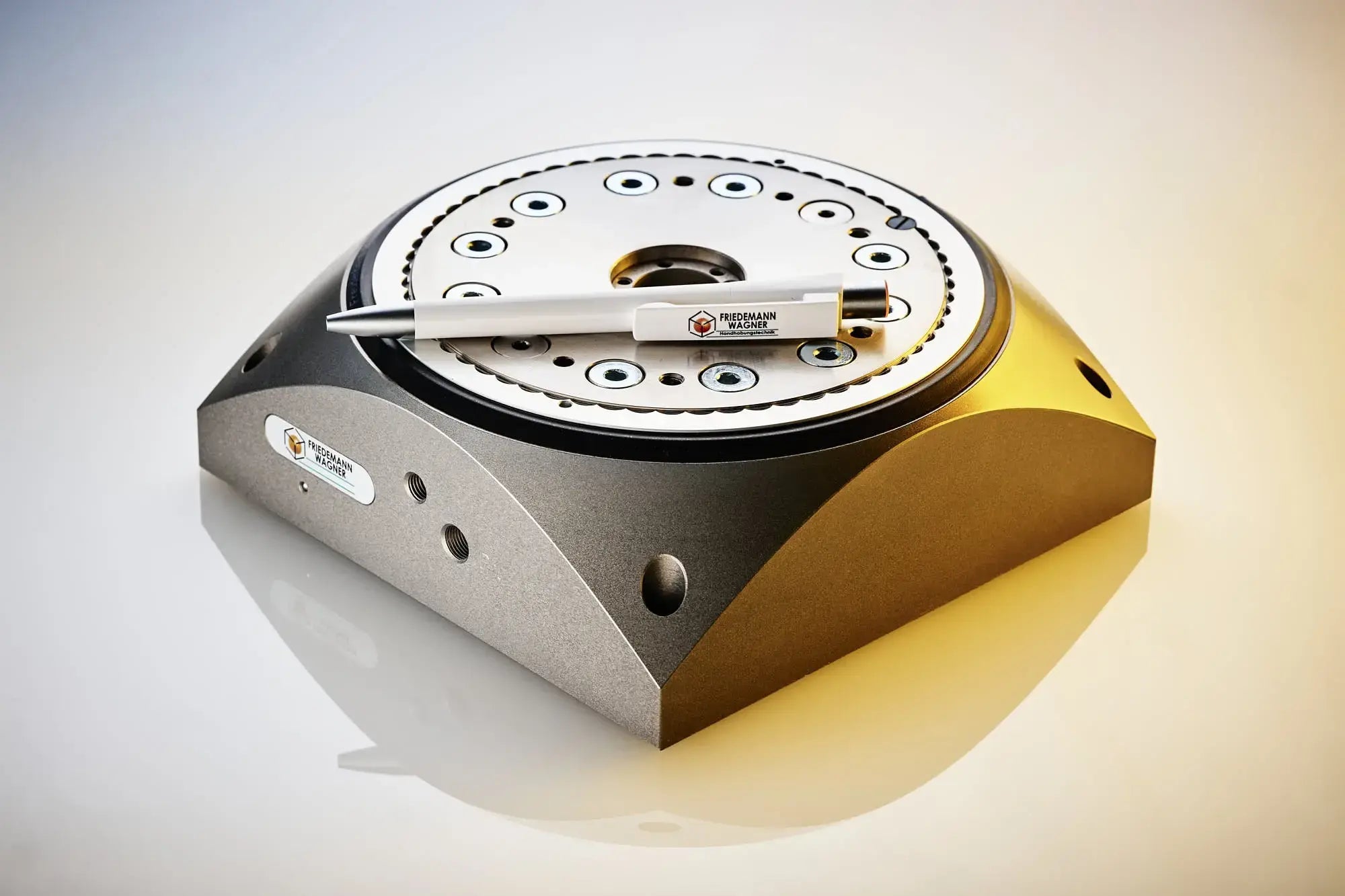

Produktbilder:
Original kann vom verwendeten Produktbild abweichen.

Weiterführende Links zu "Rundschalteinheit RSE-6-R-6-K-0-0-M"

Fragen zum Artikel?

Verfügbare Downloads:

Download 3D-Datei

Eigenschaften ansehen mehr

Menü schließen

Eigenschaften "Rundschalteinheit RSE-6-R-6-K-0-0-M"

Druckbereich:	4-8 bar
Ansteuerung:	3/2 Wegeventil, Federrückst., Handausl.
Rundlauf Mittelbohrung (mm):	0,03
Querkraftaufnahme stat [kN]:	6
Massenträgheitsmom. max [kgcm2]:	20000
Luftverbrauch pro Takt [cm3]:	13,4
Kippmoment max [Nm]:	300
Gewicht (kg):	5,8
Axiallast stat. Zug [N]:	4000
Axiallast stat. Druck [N]:	4000
Drehmom.aufn. verriegelt [Nm]:	100
Werkstoff Gehäuse:	Hochfestes Al, hart eloxiert
Dämpfung:	Keine
Planparallel. Geh./Teller [mm]:	0,05
Planlauf Teller [mm]:	0,03
Drehrichtung:	Rechts
Axiallast dynamisch [N]:	250
Aufspanngewicht max [kg]:	25
Druckluftanschluss:	G1/8
Einbaulage:	beliebig
Teilung:	6
Teilgenauigkeit (mm):	+/-0,03mm @D 109mm
