Schwenkeinheit SHE-6, kostenguenstig, Anschlag direkt auf der Zahnstange, mit hydraulischer Daempfung

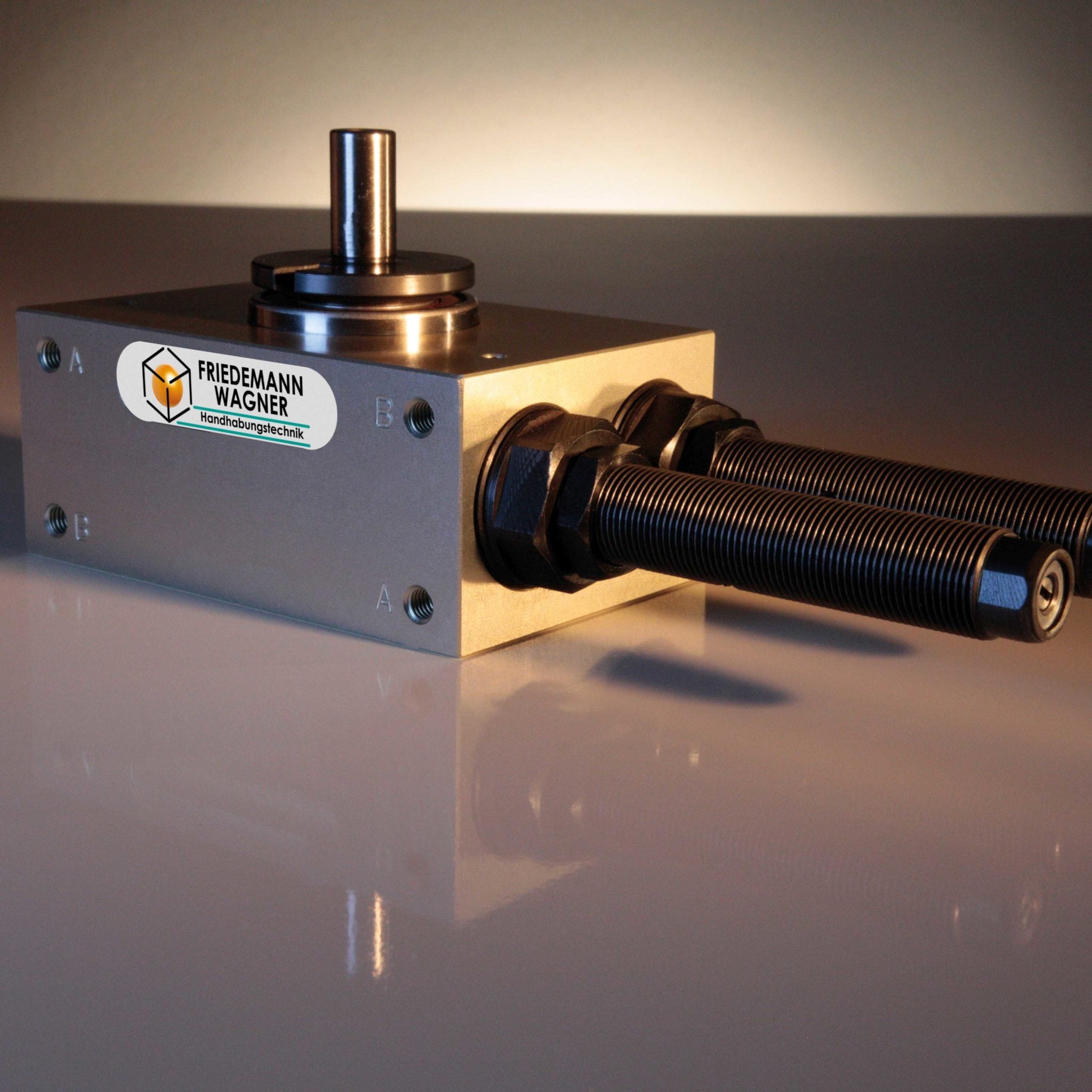

Schwenkeinheit SHE-6-N-190-H-0-0-P hydr. Dämpfg

Name: Schwenkeinheit SHE-6-N-190-H-0-0-P hydr. Dämpfg
Brand: Friedemann Wagner GmbH
SKU: 160101
Rating: 5 (5 reviews)

Artikel-Nr.: 000000160101
Hersteller: Friedemann Wagner GmbH

Schwenkbereich einstellbar 0-190°

Kolbendurchmesser 2x20 mm

Endlagenabfrage möglich

hydraulische Dämpfung beidseitig

kostengünstiger, pneumatischer Schwenkantrieb
Schwenkwinkel 0-190° von außen einstellbar
Verbindungsplatte als Schwenkfläche im Zubehör
hochfestes Alu-Gehäuse
hohle Anschlagschrauben zur Aufnahme des Sensors
verschiedene Varianten verfügbar
Dämpfer von außen erreichbar
Ansteuerung nur eines Zylinders möglich
techn. Daten siehe unten

➞ Anfrage stellen

Download PDF-Datenblatt

Download PDF-Betriebsanleitung

Download 3D Datei

Zubehör zu diesem Artikel

Technische Angaben: Technische Daten und Abbildungen sind unverbindlich. Alle Angaben gelten bei 6 bar Betriebsdruck, der Luftverbrauch versteht sich bei 1 bar. Wir behalten uns jederzeit Änderungen vor. Alle Angaben sind ohne Gewähr.

Produktbilder: Original kann vom verwendeten Produktbild abweichen.

Schwenkeinheit SHE-6-N-190-H-0-0-P hydr. Dämpfg

PRodukteigenschaften

Ansteuerung	4/2 oder 5/2 Wegeventil bistabil
Artikelnummer	160101
Ausführung	Normal
Axiallast stat. Druck [N]	1137.5
Axiallast stat. Zug [N]	581.0
Dämpfung	Hydraulisch
Drehmoment bei 6 bar eff. [Nm]	2.0
Drehmoment bei 6 bar theo. [Nm]	2.58
Druckbereich	4-8 bar
Druckluftanschluss	M5
Einstellbereich [°]	190° bzw. +/- 95° um die Mittellage
Gewicht [kg]	0.75
Integration Luft-Signal	0-0
Luftverbrauch pro Takt [cm³]	28.0
Massenträgheitsmom. max [kgcm²]	160
Radiallast am Flansch [N]	1371.68
Schwenkzeit [s]	0.4-1.8
Werkstoff Anschlagsschrauben	Stahl gehärtet
Werkstoff Gehäuse	Hochfestes Al, eloxiert
Werkstoff Zahnstange	ETG-100 tenifer behandelt
