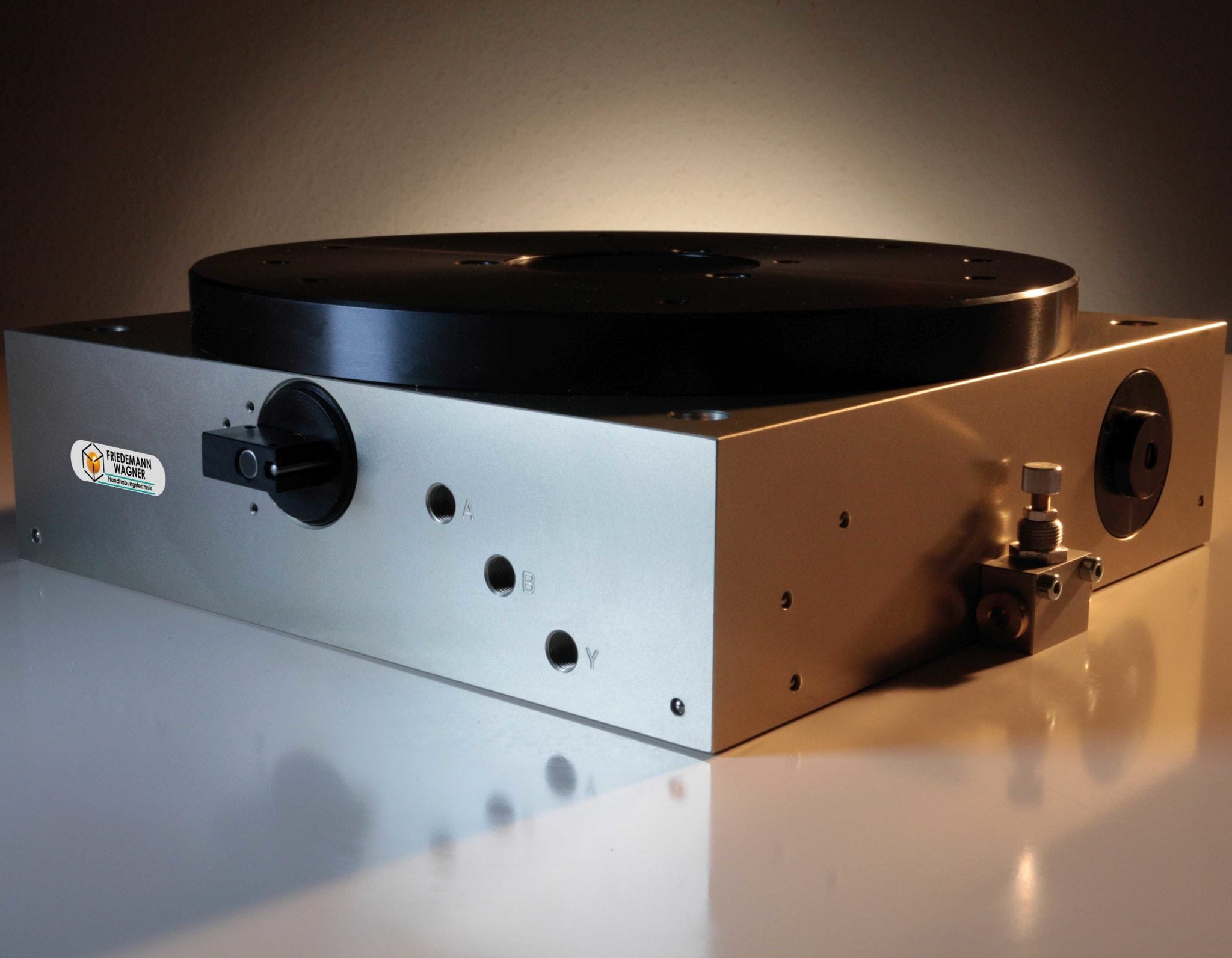

Rundschalteinheit RSE-9-R-23-P-0-0-P, Teilung 23
Artikel-Nr.: 000000175023
Hersteller: Friedemann Wagner GmbH
Drehrichtung rechts
Teilung 23 | 15,65°
Drossel integriert
Kolbendurchmesser 40 mm
pneumatische Dämpfung einseitig
Abfrage auf Verriegelung möglich
- pneumatischer Rundschalttisch
- Drossel dient zur Anpassung der Tellergeschwindigkeit
- Drehrichtung im Uhrzeigersinn
- ansteuerbar über 1 Ventil
- Endlagendämpfung verschleißarm über Luftpolster, einstellbar
- feststehende Mittenbohrung
- Einschraubsäule mit Klemmblock für Mittenbohrung im Zubehör
- seitliche Verriegelung, daher ungerade Teilungen möglich

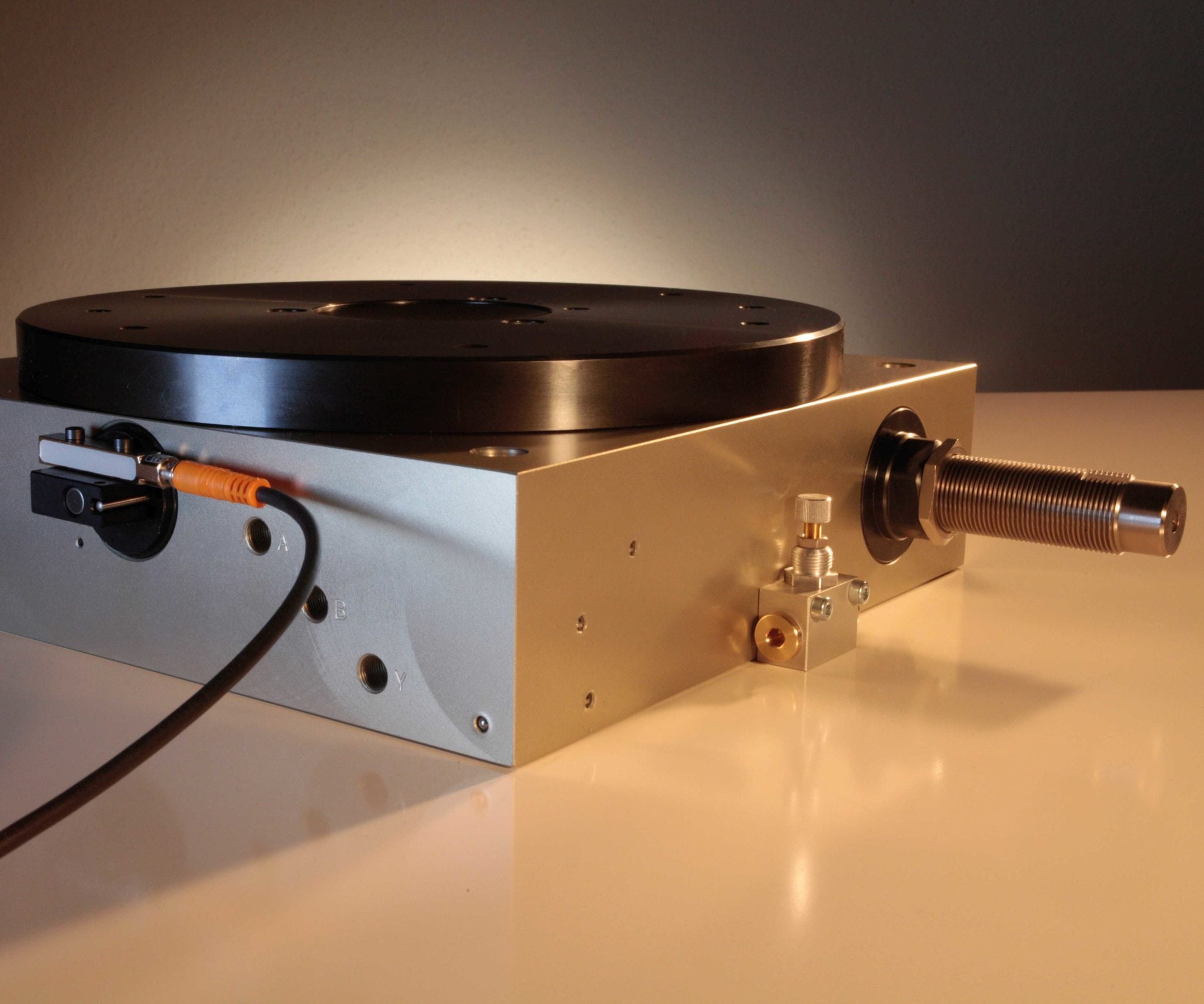

- seitlicher Verriegelungsmechanismus kann abgefragt werden
-
techn. Daten siehe unten
Technische Angaben: Technische Daten und Abbildungen sind unverbindlich. Alle Angaben gelten bei 6 bar Betriebsdruck, der Luftverbrauch versteht sich bei 1 bar. Wir behalten uns jederzeit Änderungen vor. Alle Angaben sind ohne Gewähr.
Produktbilder: Original kann vom verwendeten Produktbild abweichen.
Optionen auswählen
Rundschalteinheit RSE-9-R-23-P-0-0-P, Teilung 23
PRodukteigenschaften
| Ansteuerung | 4/2 oder 5/2 Wegeventil bistabil |
| Artikelnummer | 175023 |
| Aufspanngewicht max [kg] | 70 |
| Axiallast stat. Druck [N] | 35000.0 |
| Axiallast dynamisch [N] | 700 |
| Dämpfung | Pneumatisch |
| Drehmom.aufn. verriegelt [Nm] | 137.0 |
| Drehmoment bei 6 bar eff. [Nm] | 30.0 |
| Drehmoment bei 6 bar theo. [Nm] | 42.0 |
| Drehrichtung | Rechts |
| Druckbereich | 4-8 bar |
| Druckluftanschluss | G1/8 |
| Einbaulage | horizontal |
| Gewicht [kg] | 27.0 |
| Kippmoment max [Nm] | 950 |
| Luftverbrauch pro Takt [cm³] | 221.0 |
| Massenträgheitsmom. max [kgcm²] | 2734 |
| Planlauf Teller [mm] | 0.04 |
| Planparallel. Geh./Teller [mm] | 0.06 |
| Querkraftaufnahme stat [kN] | 1.2 |
| Rundlauf Mittelbohrung [mm] | 0,03 |
| Taktung / min | 40-110 |
| Teilung | 23 |
| Teilgenauigkeit [mm] | +/-0,03mm @D 180mm |
| Werkstoff Gehäuse | Hochfestes Al, eloxiert |
| Werkstoff Teller | Stahl brüniert |
| Werkstoff Zahnstange | ETG-100 |
