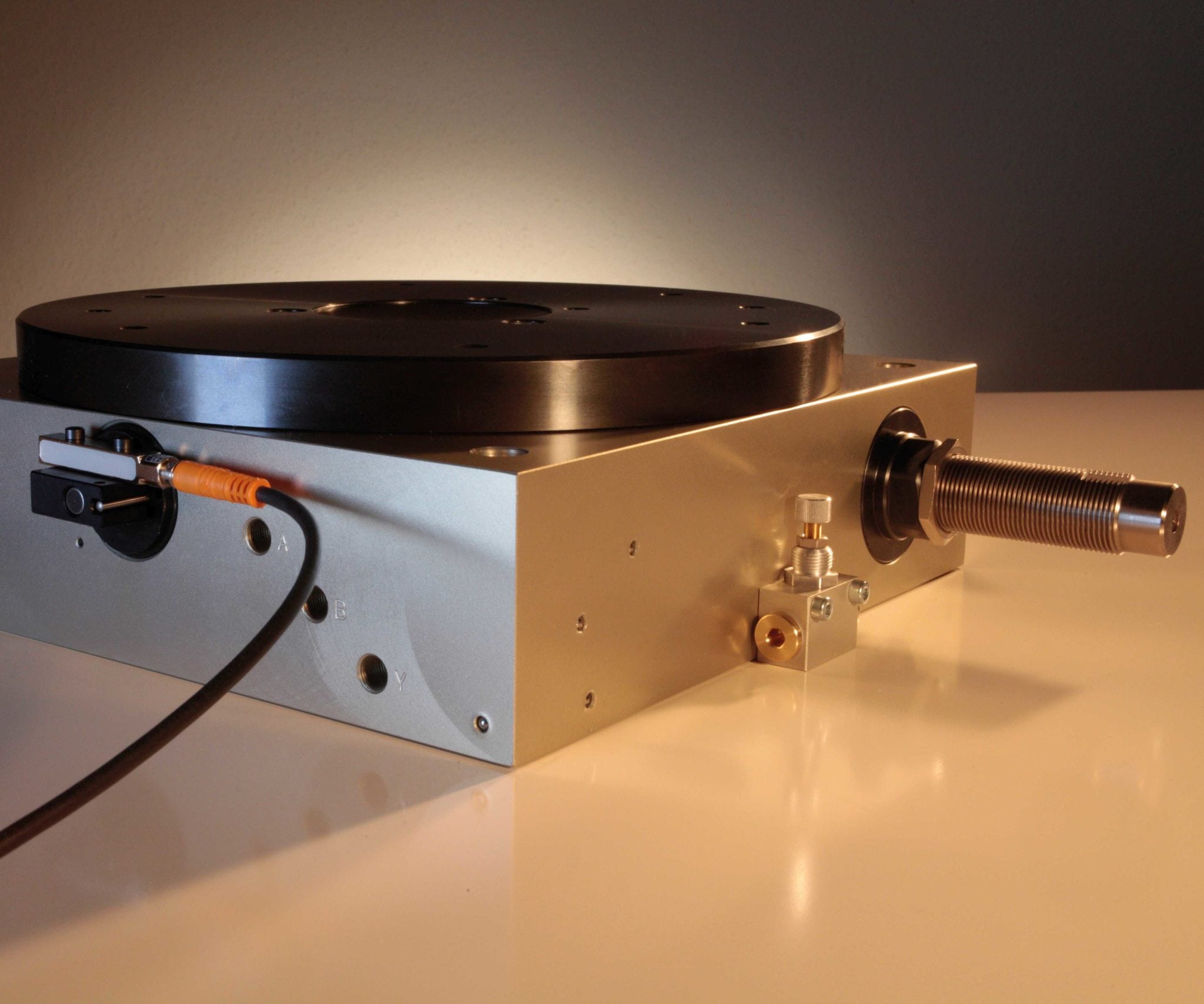

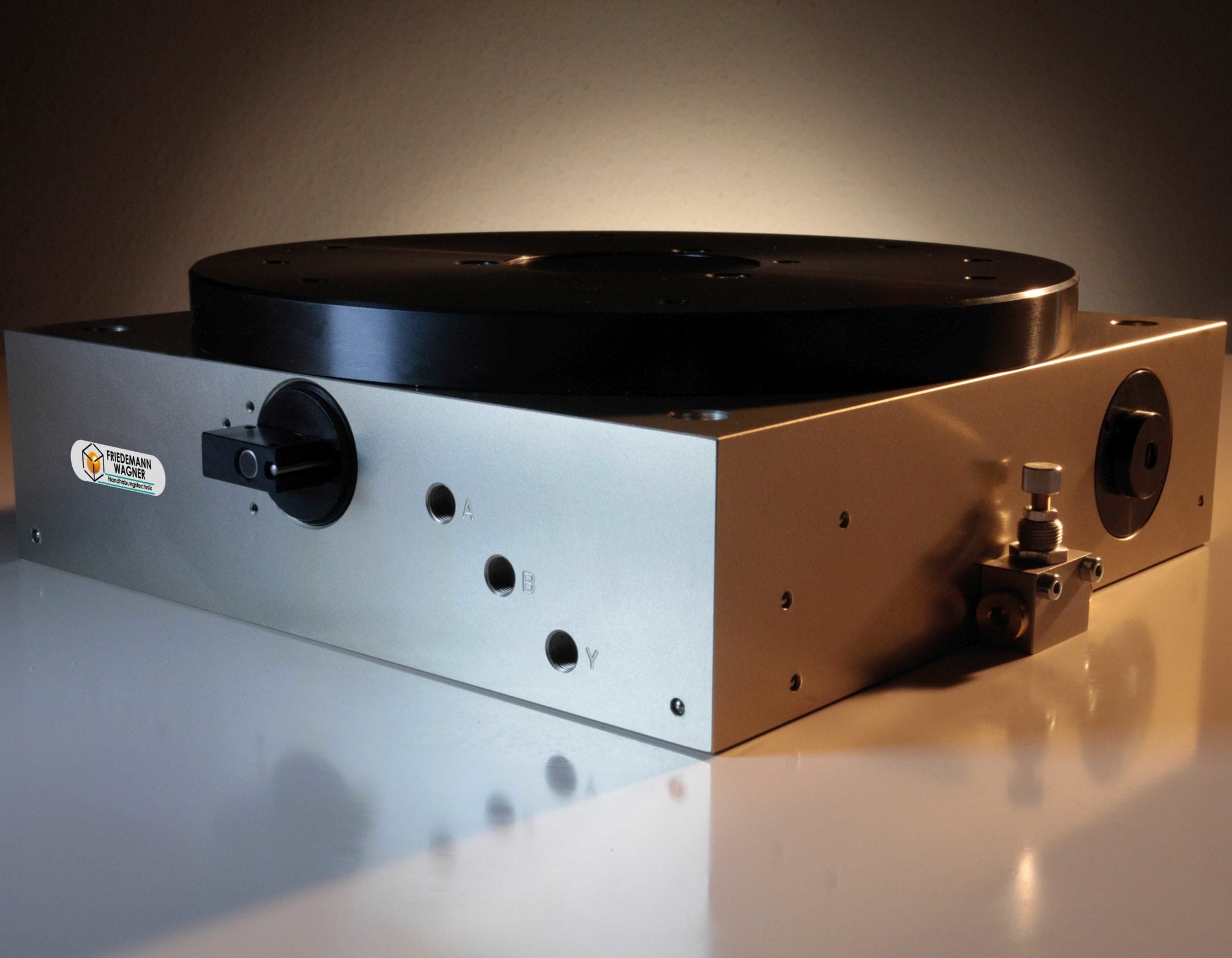

Rundschalteinheit RSE-9-R-15-H-0-0-P, Teilung 15
Artikel-Nr.: 000000175045
Hersteller: Friedemann Wagner GmbH
Drehrichtung rechts
Teilung 15 | 24°
Drossel integriert
Kolbendurchmesser 40 mm
hydraulische Dämpfung einseitig
Abfrage auf Verriegelung möglich
Produkt Klasse: RSE
Produktbaugröße: RSE-9
Produktbezeichnung: Rundschalteinheit RSE-9-R-15-H-0-0-P, Teilung 15
- pneumatischer Rundschalttisch
- Drossel dient zur Anpassung der Tellergeschwindigkeit
- Drehrichtung im Uhrzeigersinn
- ansteuerbar über 1 Ventil
- Endlage wird vor Erreichen hydraulisch gedämpft
- feststehende Mittenbohrung
- Einschraubsäule mit Klemmblock für Mittenbohrung im Zubehör
- seitliche Verriegelung, daher ungerade Teilungen möglich
- seitlicher Verriegelungsmechanismus kann abgefragt werden
- techn. Daten siehe unten
Technische Angaben: Technische Daten und Abbildungen sind unverbindlich. Alle Angaben gelten bei 6 bar Betriebsdruck, der Luftverbrauch versteht sich bei 1 bar. Wir behalten uns jederzeit Änderungen vor. Alle Angaben sind ohne Gewähr.
Produktbilder: Original kann vom verwendeten Produktbild abweichen.
Optionen auswählen
Rundschalteinheit RSE-9-R-15-H-0-0-P, Teilung 15
Produkteigenschaften
4/2 oder 5/2 Wegeventil bistabil
000000175045
70
35000.0
700
Hydraulisch
137.0
30.0
42.0
Rechts
4-8 bar
G1/8
horizontal
27.0
950
221.0
11000
0.04
0.06
1.2
0,03
40-110
15
+/-0,03mm @D 180mm
Hochfestes Al, eloxiert
30CrMoV9 plasmanitriert
Stahl brüniert
