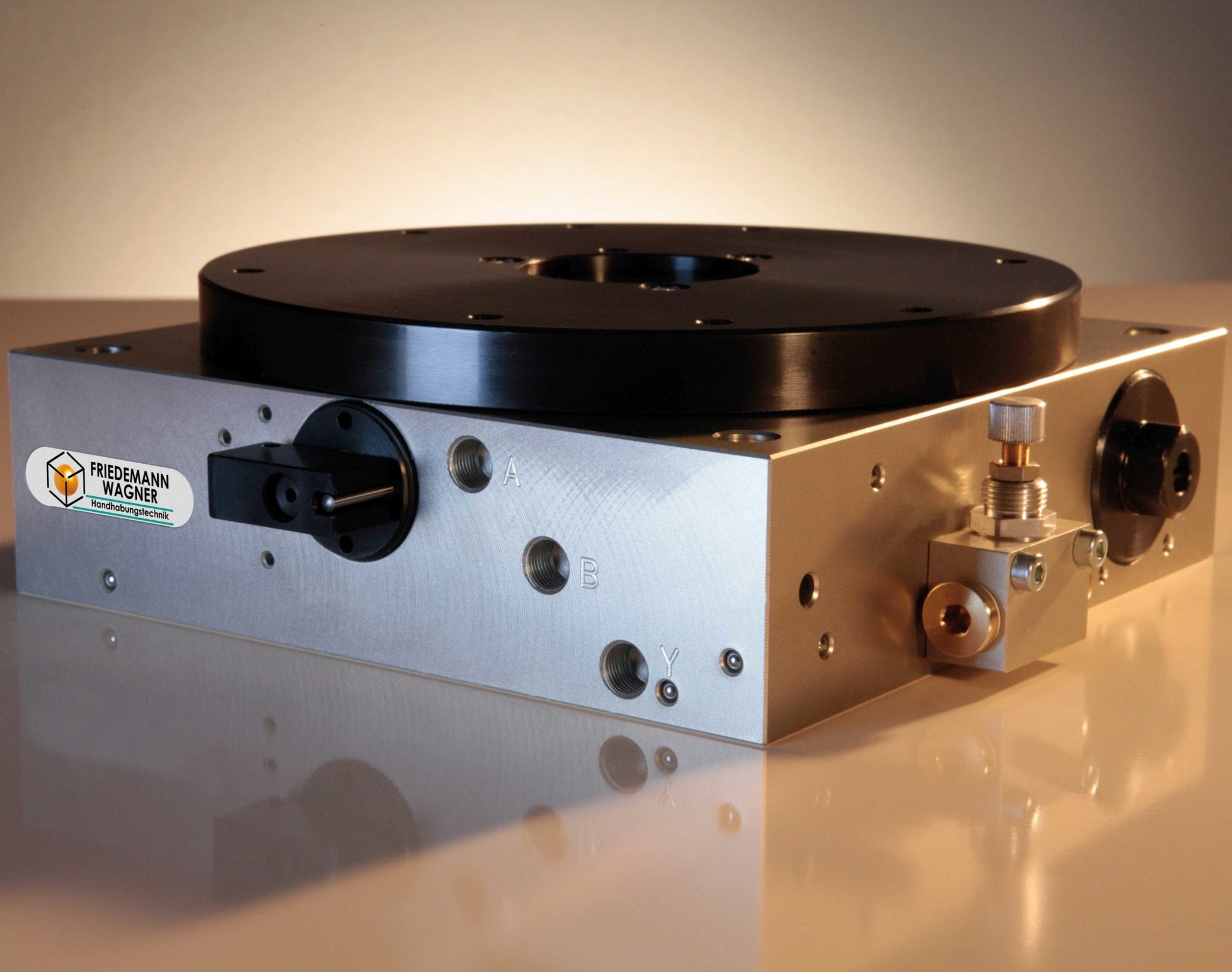

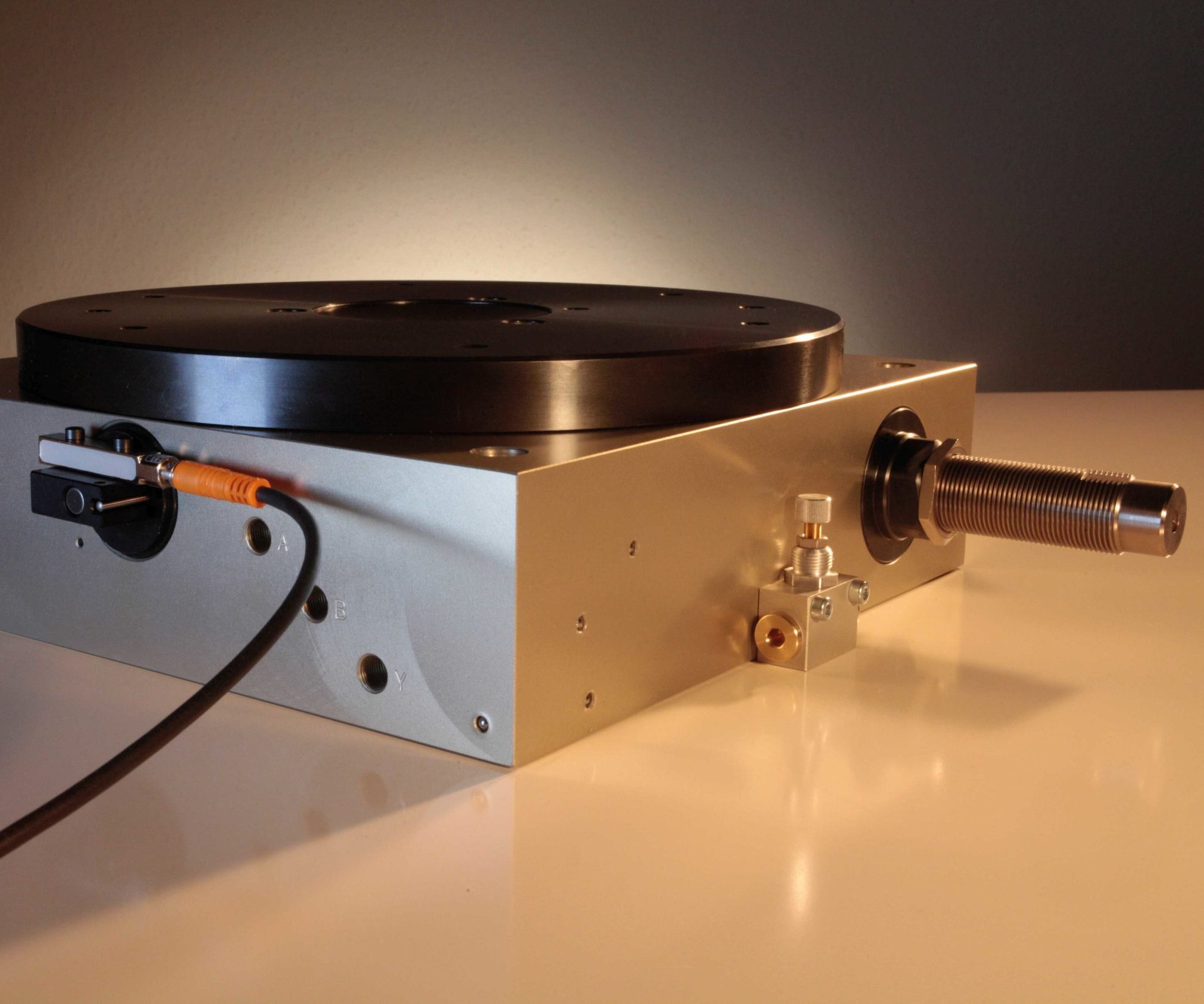

Rundschalteinheit RSE-6-L-7-P-0-0-P, Teilung 7
Artikel-Nr.: 000000170107
Hersteller: Friedemann Wagner GmbH
Drehrichtung links
Teilung 7 | 51,42°
Drossel integriert
Kolbendurchmesser 32 mm
pneumatische Dämpfung einseitig
Abfrage auf Verriegelung möglich
- pneumatischer Rundschalttisch
- Drossel dient zur Anpassung der Tellergeschwindigkeit
- Drehrichtung entgegen Uhrzeigersinn
- ansteuerbar über 1 Ventil
- Endlagendämpfung verschleißarm über Luftpolster, einstellbar
- feststehende Mittenbohrung
- Einschraubsäule mit Klemmblock für Mittenbohrung im Zubehör
- seitliche Verriegelung, daher ungerade Teilungen möglich
- seitlicher Verriegelungsmechanismus kann abgefragt werden
- techn. Daten siehe unten
Technische Angaben: Technische Daten und Abbildungen sind unverbindlich. Alle Angaben gelten bei 6 bar Betriebsdruck, der Luftverbrauch versteht sich bei 1 bar. Wir behalten uns jederzeit Änderungen vor. Alle Angaben sind ohne Gewähr.
Produktbilder: Original kann vom verwendeten Produktbild abweichen.
Optionen auswählen
Rundschalteinheit RSE-6-L-7-P-0-0-P, Teilung 7
PRodukteigenschaften
| Ansteuerung | 4/2 oder 5/2 Wegeventil bistabil |
| Artikelnummer | 170107 |
| Aufspanngewicht max [kg] | 25 |
| Axiallast stat. Druck [N] | 20000.0 |
| Axiallast dynamisch [N] | 250 |
| Dämpfung | Pneumatisch |
| Drehmom.aufn. verriegelt [Nm] | 27.5 |
| Drehmoment bei 6 bar eff. [Nm] | 12.0 |
| Drehmoment bei 6 bar theo. [Nm] | 16.0 |
| Drehrichtung | Links |
| Druckbereich | 4-8 bar |
| Druckluftanschluss | G1/8 |
| Einbaulage | horizontal |
| Gewicht [kg] | 8.5 |
| Kippmoment max [Nm] | 230 |
| Luftverbrauch pro Takt [cm³] | 76.4 |
| Massenträgheitsmom. max [kgcm²] | 405 |
| Planlauf Teller [mm] | 0.03 |
| Planparallel. Geh./Teller [mm] | 0.05 |
| Querkraftaufnahme stat [kN] | 0.6 |
| Rundlauf Mittelbohrung [mm] | 0,03 |
| Taktung / min | 50-110 |
| Teilung | 7 |
| Teilgenauigkeit [mm] | +/-0,03mm @D 120mm |
| Werkstoff Gehäuse | Hochfestes Al, eloxiert |
| Werkstoff Teller | Stahl brüniert |
| Werkstoff Zahnstange | ETG-100 |
