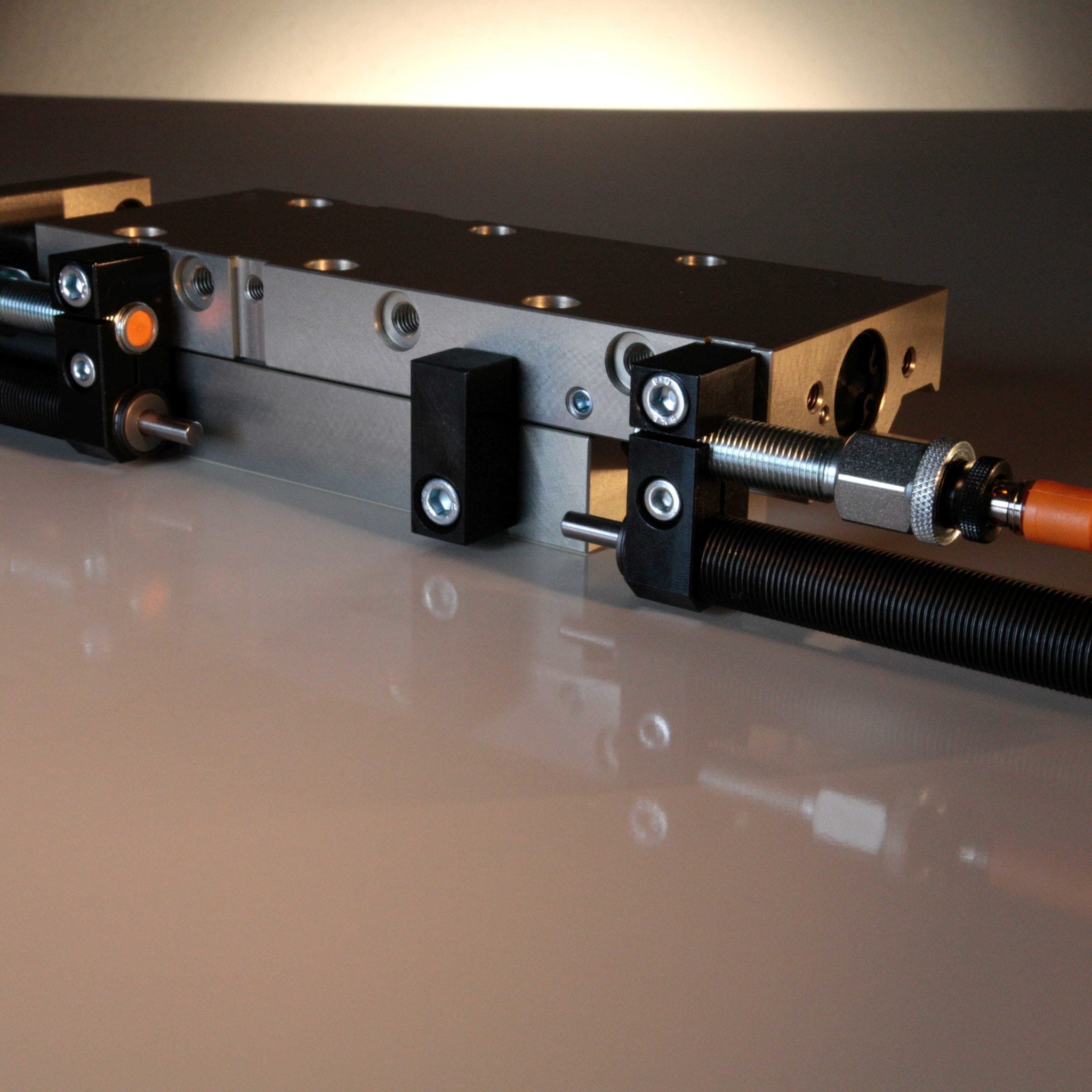

Lineareinheit LSK-6-SK-200-H-0-0-P m. hydr. Dämpfg
Artikel-Nr.: 000000195214
Hersteller: Friedemann Wagner GmbH
Hub 200 mm
Hub einstellbar
Kolbendurchmesser 16 mm
hydraulische Dämpfung beidseitig
Endlagenabfrage möglich
- pneumatischer Linearschlitten
- feste Anschläge
- Anschläge können auf andere Seite montiert werden
- hohle Anschlagschrauben zur platzsparenden Aufnahme der Sensoren
- Kreuzrollenführungen zur Aufnahme hoher Momente
- eigene Kreuzrollenführungen erlauben größere Rollen
- Wiederholgenauigkeit +/- 0,01mm
- techn. Daten siehe unten
Technische Angaben: Technische Daten und Abbildungen sind unverbindlich. Alle Angaben gelten bei 6 bar Betriebsdruck, der Luftverbrauch versteht sich bei 1 bar. Wir behalten uns jederzeit Änderungen vor. Alle Angaben sind ohne Gewähr.
Produktbilder: Original kann vom verwendeten Produktbild abweichen.
Optionen auswählen
Lineareinheit LSK-6-SK-200-H-0-0-P m. hydr. Dämpfg
PRodukteigenschaften
| Ansteuerung | 4/2 oder 5/2 Wegeventil bistabil |
| Artikelnummer | 195214 |
| Dämpfung | Hydraulisch |
| Druckbereich | 4-8 bar |
| Druckluftanschluss | M5 |
| Einstellbereich [mm] | 23 beidseitig |
| Gewicht [kg] | 2.2 |
| Hub [mm] | 200 |
| Lagerart | Kreuzrollenführung |
| Luftverbrauch pro Takt [cm³] | 74.8 |
| Rückzugskraft bei 6 bar [N] | 66 |
| Stoßkraft bei 6 bar [N] | 76 |
| Traglast maximal [kg] | 10.0 |
| Werkstoff Anschläge | Stahl gehärtet |
| Werkstoff Anschlagsschrauben | Stahl gehärtet |
| Werkstoff Gehäuse | Hochfestes Al, eloxiert |
