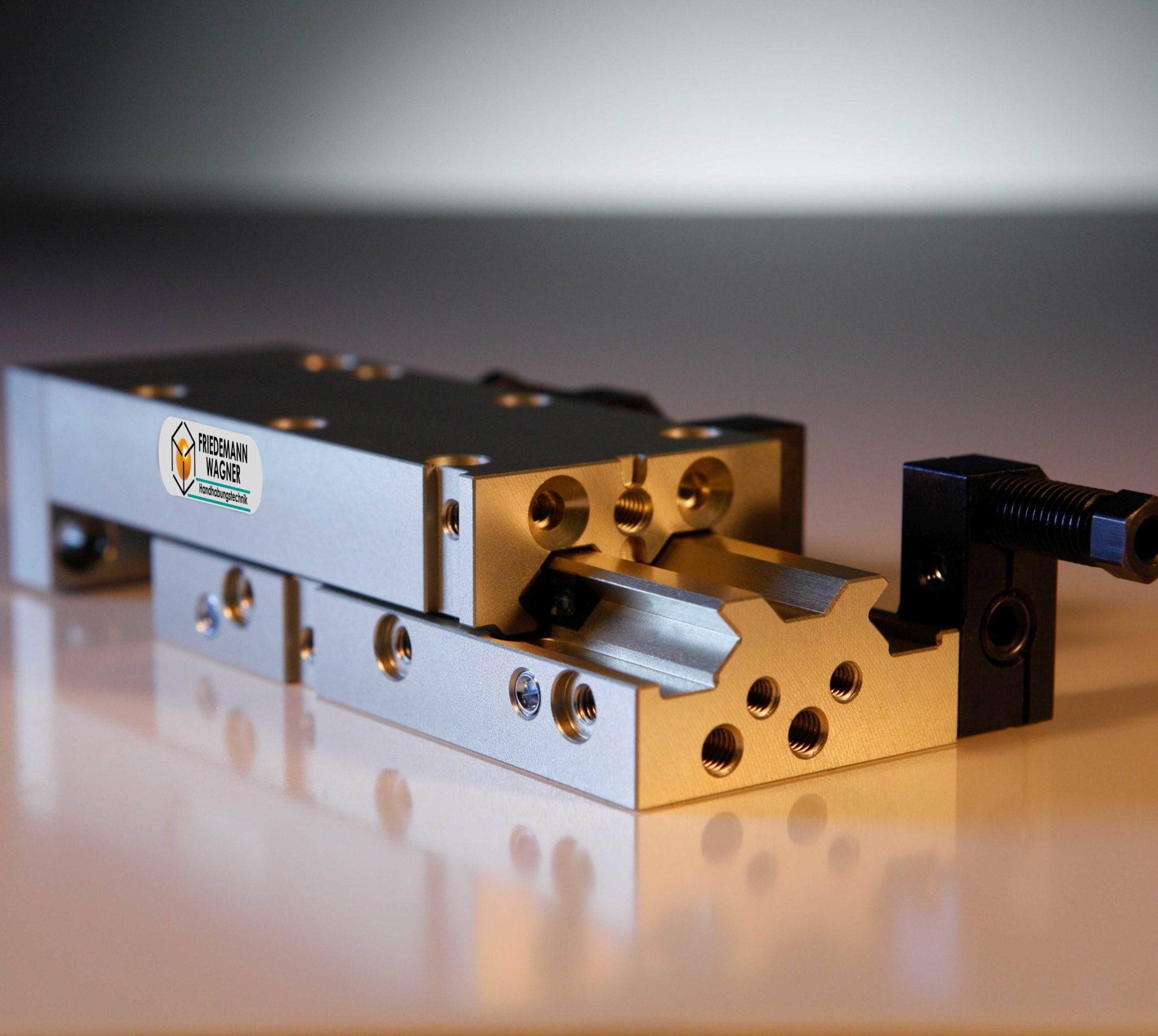

Lineareinheit LSK-4-SK-60-K-0-0-P seitl. Anschlag
Artikel-Nr.: 000000195104
Hersteller: Friedemann Wagner GmbH
Hub 60 mm
Hub einstellbar
Kolbendurchmesser 12 mm
Endlagenabfrage möglich
- pneumatischer Linearschlitten
- feste Anschläge
- Anschläge können auf andere Seite montiert werden
- hohle Anschlagschrauben zur platzsparenden Aufnahme der Sensoren
- Kreuzrollenführungen zur Aufnahme hoher Momente
- eigene Kreuzrollenführungen erlauben größere Rollen
- Aufnahme der Dämpfer im Anschlagsystem möglich
- Wiederholgenauigkeit +/- 0,01mm
- techn. Daten siehe unten
Technische Angaben: Technische Daten und Abbildungen sind unverbindlich. Alle Angaben gelten bei 6 bar Betriebsdruck, der Luftverbrauch versteht sich bei 1 bar. Wir behalten uns jederzeit Änderungen vor. Alle Angaben sind ohne Gewähr.
Produktbilder: Original kann vom verwendeten Produktbild abweichen.
Optionen auswählen
Lineareinheit LSK-4-SK-60-K-0-0-P seitl. Anschlag
PRodukteigenschaften
| Ansteuerung | 4/2 oder 5/2 Wegeventil bistabil |
| Artikelnummer | 195104 |
| Dämpfung | Keine |
| Druckbereich | 4-8 bar |
| Druckluftanschluss | M5 |
| Einstellbereich [mm] | 14 beidseitig |
| Gewicht [kg] | 0.74 |
| Hub [mm] | 60 |
| Lagerart | Kreuzrollenführung |
| Luftverbrauch pro Takt [cm³] | 13.6 |
| Rückzugskraft bei 6 bar [N] | 33 |
| Stoßkraft bei 6 bar [N] | 45 |
| Traglast maximal [kg] | 3.0 |
| Werkstoff Anschläge | Stahl gehärtet |
| Werkstoff Anschlagsschrauben | Stahl gehärtet |
| Werkstoff Gehäuse | Hochfestes Al, eloxiert |
