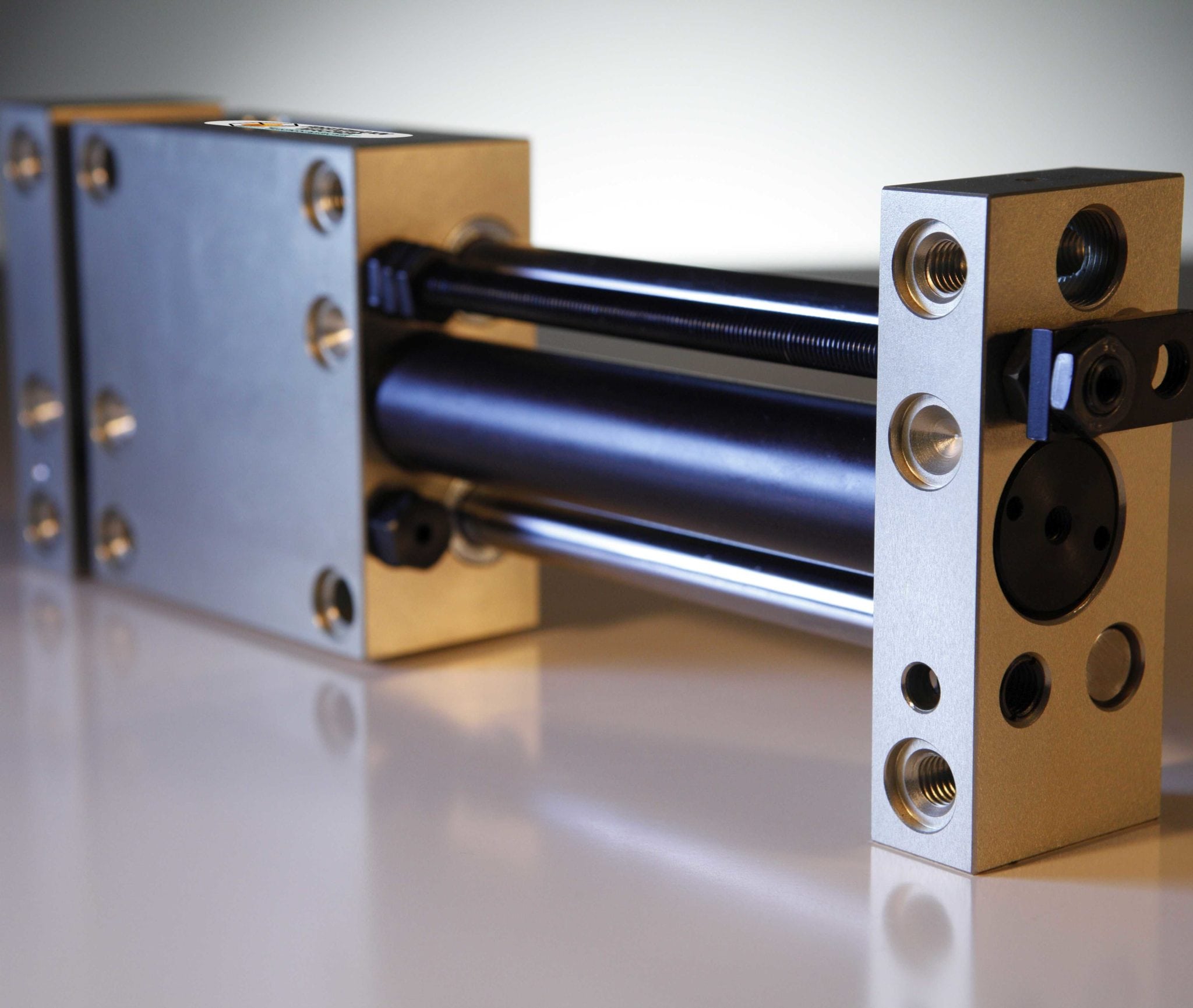

Lineareinheit LEM-9-M-170-K-0-0-P
Artikel-Nr.: 000000202503
Hersteller: Friedemann Wagner GmbH
Hub 170 mm
Hub einstellbar
Kolbendurchmesser 20 mm
Endlagenabfrage möglich
- kostengünstige pneumatische Lineareinheit
- feste Anschläge
- abgedichtete Kugelbüchse
- Portal- oder Schiebebetrieb
- Portalbetrieb ohne Unterbau
- Wiederholgenauigkeit +/- 0,03mm
- Basisversion flach bauend
- techn. Daten siehe unten
Technische Angaben: Technische Daten und Abbildungen sind unverbindlich. Alle Angaben gelten bei 6 bar Betriebsdruck, der Luftverbrauch versteht sich bei 1 bar. Wir behalten uns jederzeit Änderungen vor. Alle Angaben sind ohne Gewähr.
Produktbilder: Original kann vom verwendeten Produktbild abweichen.
Optionen auswählen
Lineareinheit LEM-9-M-170-K-0-0-P
PRodukteigenschaften
| Ansteuerung | 4/2 oder 5/2 Wegeventil bistabil |
| Artikelnummer | 202503 |
| Dämpfung | Keine |
| Druckbereich | 4-8 bar |
| Druckluftanschluss | M5 |
| Einstellbereich [mm] | 0-170 |
| Gewicht [kg] | 2.1 |
| Hub [mm] | 170 |
| Lagerart | Kugelbüchse abgedichtet |
| Luftverbrauch pro Takt [cm³] | 107.0 |
| Rückzugskraft bei 6 bar [N] | 110 |
| Stoßkraft bei 6 bar [N] | 135 |
| Traglast maximal [kg] | 3.7 |
| Werkstoff Anschläge | Stahl |
| Werkstoff Gehäuse | Hochfestes Al, eloxiert |
