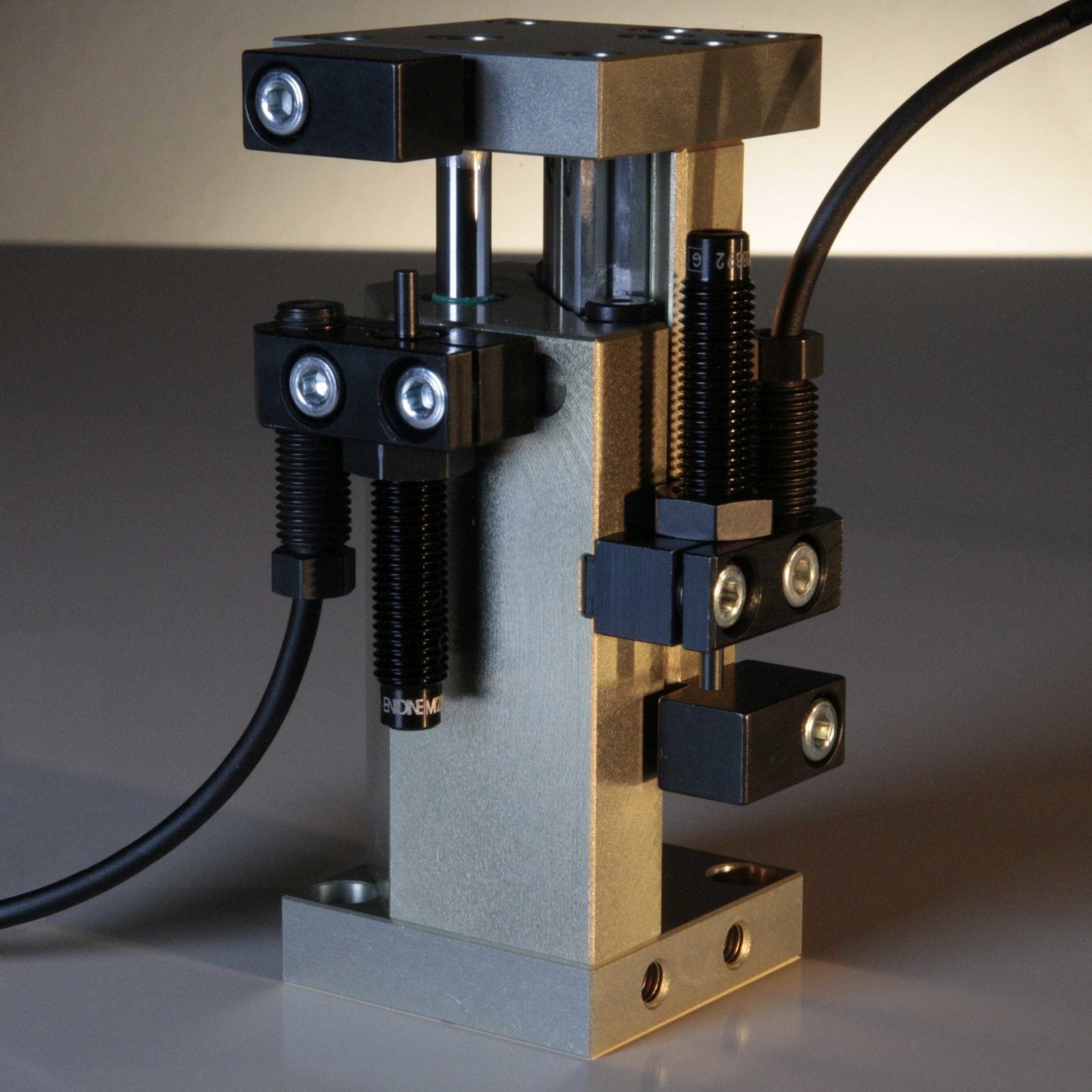

Hubeinheit HEK-4-K-25-H-0-0-P mit hydr. Dämpfg.
Artikel-Nr.: 000000137614
Hersteller: Friedemann Wagner GmbH
Hub 25 mm
Hub einstellbar
Kolbendurchmesser 16 mm
hydraulische Dämpfung beidseitig
Endlagenabfrage möglich
- pneumatische Hubeinheit
- Lineareinheit für vertikale Aufgaben
- horizontaler Einsatz möglich
- Hub von außen einstellbar

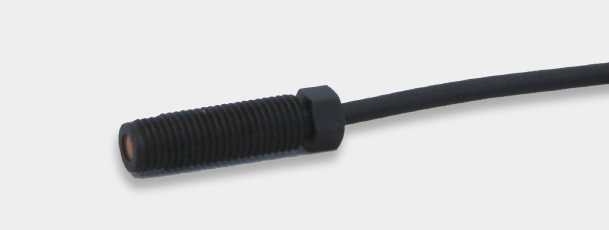

- Anschlag-Schraube kann platzsparend den Sensor aufnehmen
- Lagerung: Kreuzrollenführungen für hohe Momente
- techn. Daten siehe unten
Technische Angaben: Technische Daten und Abbildungen sind unverbindlich. Alle Angaben gelten bei 6 bar Betriebsdruck, der Luftverbrauch versteht sich bei 1 bar. Wir behalten uns jederzeit Änderungen vor. Alle Angaben sind ohne Gewähr.
Produktbilder: Original kann vom verwendeten Produktbild abweichen.
Optionen auswählen
Hubeinheit HEK-4-K-25-H-0-0-P mit hydr. Dämpfg.
PRodukteigenschaften
| Ansteuerung | 4/2 oder 5/2 Wegeventil bistabil |
| Artikelnummer | 137614 |
| Ausführung | Kreuzrollenführung |
| Dämpfung | Hydraulisch |
| Druckbereich | 4-8 bar |
| Druckluftanschluss | M5 |
| Einstellbereich [mm] | 14 beidseitig |
| Gewicht [kg] | 0.74 |
| Hub [mm] | 25 |
| Lagerart | Kreuzrollenführung |
| Luftverbrauch pro Takt [cm³] | 9.3 |
| Rückzugskraft bei 6 bar [N] | 55 |
| Stoßkraft bei 6 bar [N] | 80 |
| Werkstoff Anschläge | Stahl gehärtet |
| Werkstoff Anschlagsschrauben | Stahl gehärtet |
| Werkstoff Gehäuse | Hochfestes Al, eloxiert |
