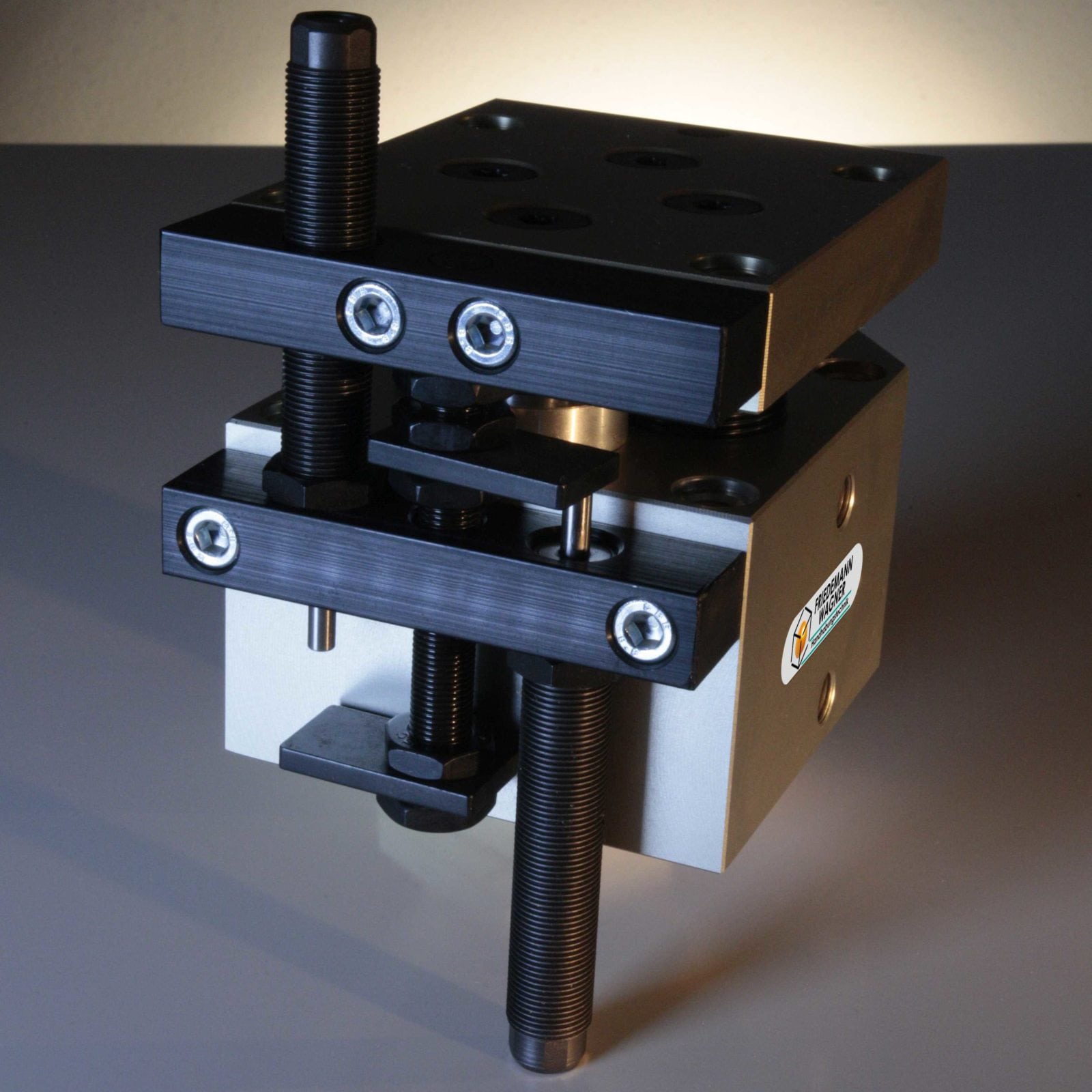

Hubeinheit HE-9-N-25-H-0-0-P mit hydr. Dämpfg.
Artikel-Nr.: 000000145001
Hersteller: Friedemann Wagner GmbH
Hub 25 mm
Hub einstellbar
Kolbendurchmesser 2x25 mm
hydraulische Dämpfung beidseitig
Endlagenabfrage möglich
- kraftvolle pneumatische Hubeinheit mit kleinem Hub
- 2 Kolben
- Lineareinheit für vertikale Aufgaben
- horizontaler Einsatz möglich
- Anschlagschraube ist hohl und nimmt platzsparend den Sensor auf
- Lagerung: Führungsbuchse m. Kugelkäfig

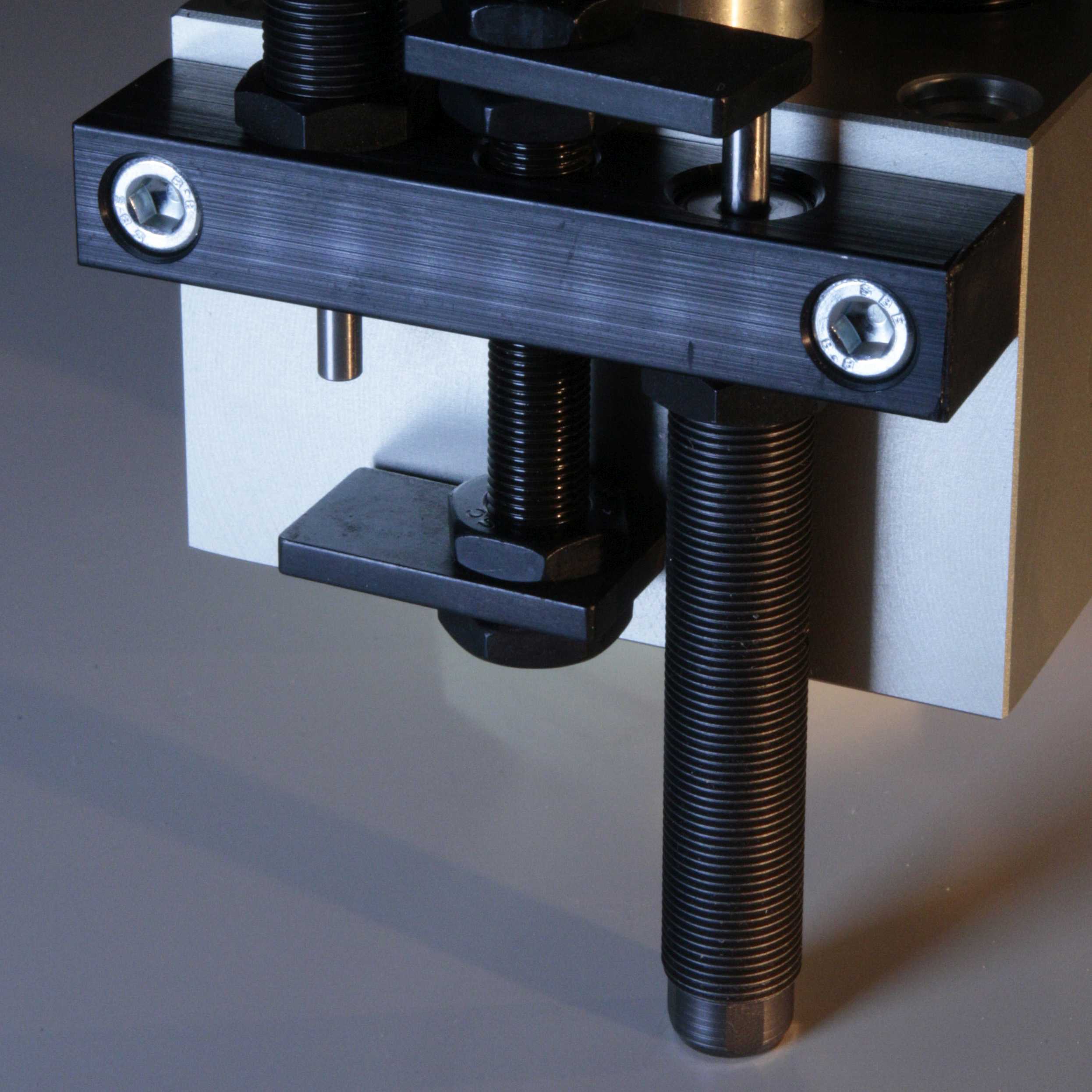

- TAS montiert, zur Aufnahme der Dämpfer
- techn. Daten siehe unten
Technische Angaben: Technische Daten und Abbildungen sind unverbindlich. Alle Angaben gelten bei 6 bar Betriebsdruck, der Luftverbrauch versteht sich bei 1 bar. Wir behalten uns jederzeit Änderungen vor. Alle Angaben sind ohne Gewähr.
Produktbilder: Original kann vom verwendeten Produktbild abweichen.
Optionen auswählen
Hubeinheit HE-9-N-25-H-0-0-P mit hydr. Dämpfg.
PRodukteigenschaften
| Ansteuerung | 4/2 oder 5/2 Wegeventil bistabil |
| Artikelnummer | 145001 |
| Ausführung | Normal |
| Dämpfung | Hydraulisch |
| Druckbereich | 4-8 bar |
| Druckluftanschluss | G1/8 |
| Einstellbereich [mm] | 0-25 |
| Gewicht [kg] | 2.3 |
| Hub [mm] | 25 |
| Lagerart | Führungsbuchse m. Kugelkäfig |
| Luftverbrauch pro Takt [cm³] | 33.0 |
| Rückzugskraft bei 6 bar [N] | 340 |
| Stoßkraft bei 6 bar [N] | 470 |
| Werkstoff Führungswelle | Cf 53 gehärtet |
| Werkstoff Gehäuse | Hochfestes Al, eloxiert |
