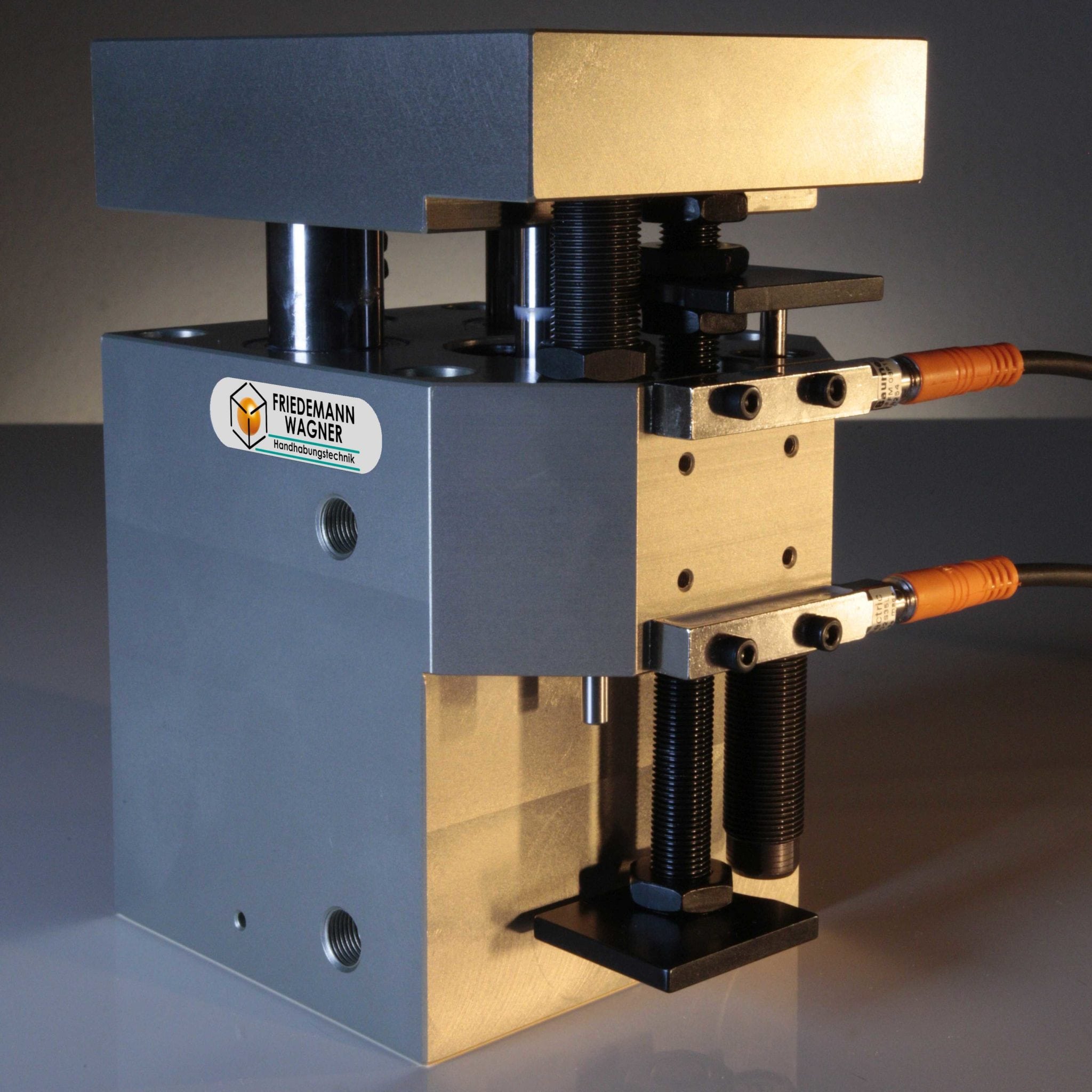

Hubeinheit HE-9-N-100-H-0-0-P mit hydr. Dämpfg.
Artikel-Nr.: 000000145113
Hersteller: Friedemann Wagner GmbH
Hub 100 mm
Hub einstellbar
Kolbendurchmesser 32 mm
hydraulische Dämpfung beidseitig
Endlagenabfrage möglich
- pneumatische Hubeinheit
- Lineareinheit für vertikale Aufgaben
- horizontaler Einsatz möglich
- Anschlagschraube ist hohl und nimmt platzsparend den Sensor auf
- Lagerung: abgedichtete Kugelbüchse
- techn. Daten siehe unten
Technische Angaben: Technische Daten und Abbildungen sind unverbindlich. Alle Angaben gelten bei 6 bar Betriebsdruck, der Luftverbrauch versteht sich bei 1 bar. Wir behalten uns jederzeit Änderungen vor. Alle Angaben sind ohne Gewähr.
Produktbilder: Original kann vom verwendeten Produktbild abweichen.
Optionen auswählen
Hubeinheit HE-9-N-100-H-0-0-P mit hydr. Dämpfg.
PRodukteigenschaften
| Ansteuerung | 4/2 oder 5/2 Wegeventil bistabil |
| Artikelnummer | 145113 |
| Ausführung | Normal |
| Dämpfung | Hydraulisch |
| Druckbereich | 4-8 bar |
| Druckluftanschluss | G1/8 |
| Einstellbereich [mm] | 0-100 |
| Gewicht [kg] | 4.6 |
| Hub [mm] | 100 |
| Lagerart | Kugelbüchse abgedichtet |
| Luftverbrauch pro Takt [cm³] | 112.0 |
| Rückzugskraft bei 6 bar [N] | 325 |
| Stoßkraft bei 6 bar [N] | 360 |
| Werkstoff Führungswelle | Cf 53 gehärtet |
| Werkstoff Gehäuse | Hochfestes Al, eloxiert |
