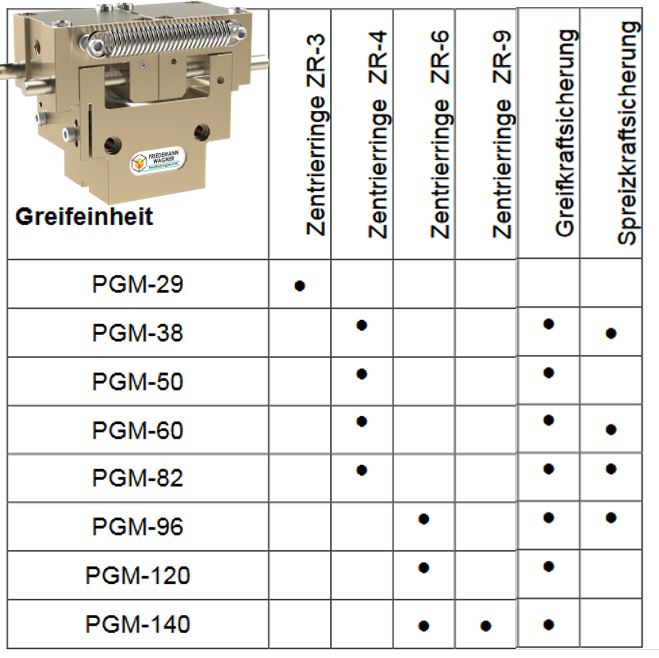

Übersicht Greif- und Spreizkraftsicherungen und Zentrierringe für Parallelgreifer PGM

Unsere Parallelgreifer PGM werden stets mit 6 Zentrierringen ausgeliefert (2 Stück je Backe und 2 Stück zur Befestigung des Greifers).

Je nach konstruktiver Gegebenheit (Platzverhältnisse) sind Versionen mit Greifkraft- bzw. Spreizkraftsicherungen erhältlich.
Die Realisierung erfolgt über Federkraft. Da sich bei den Greifkraftsicherungen die Feder außen befindet, kann diese Option nachgerüstet werden (Zubehör).

Hier finden Sie als pdf-Datei die mechanischen Federkräfte je PGM-Größe für:

Spreizkraft-Sicherung  erfolgt per Druckfeder - Backen werden mechanisch auseinander gedrückt.

Greifkraft-Sicherung   erfolgt per Zugfeder - Backen werden mechanisch zusammengezogen.

Da der Greifer stets gegen die mechanischen Kräfte der Feder arbeiten muss, sind die Federkräft bewusst kleiner als die pneumatischen Kräfte  - zumal in den überwiegenden Fällen formschlüssig oder teilweise formschlüssig gegriffen wird.
