Flexibler Rundschalttisch RSE-4: Teilung änderbar

Der pneumatische Rundschalttisch RSE-4 ist einer der beiden kleinen kompakten Rundschalttische im Sortiment von Friedemann Wagner. Mit seinen Abmessungen von nur 144 x 105 x 70 mm ist er die ideale Lösung für Ihre Automation kleinerer Werkstücke.

Warum der RSE-4 die ideale Rundschalteinheit für Ihre Automation ist!

Ob in der Handhabungstechnik, bei Prüfprozessen, in der Kleinteilmontage oder bei wechselnden Versuchsaufbauten – der RSE-4 überzeugt durch Flexibilität. RSE-4 ist ab Werk in 7 Teilungen verfügbar. Bemerkenswert ist jedoch, dass dieser Rundschalttisch in Drehrichtung und Teilung vom Kunden umgebaut werden kann. Ein wertvoller Beitrag zum Investitionserhalt, gerade bei sich ändernden Anforderungen in der Automation.

Die wichtigsten technischen Highlights im Überblick:

Kompakte Bauweise:
Ideal für Aufbauten kleinere Automationen (Tellerdurchmesser ø102).
Hohe Präzision:
Eine Teilgenauigkeit von +/-0,03 mm (bei ø120 mm) sichert Ihren Prozess.
Einfache Ansteuerung:
Der Betrieb ist über nur ein (1!) bistabiles 5/2-Wegeventil möglich.
Flexibler Einsatz:
Die Drehrichtung (rechts, links oder pendelnd) kann jederzeit durch den Kunden umgebaut werden.
Zusätzlich kann bei Rundschalttisch RSE-4 die Teilung geändert werden.
Integrierte Dämpfung:
Ein hydraulischer Stoßdämpfer ist bereits ab Werk montiert.
Integrierte Drossel
Eine Abluftdrossel in der Seitenplatte dient der Einstellung der Tellergeschwindigkeit

Technische Daten & Fakten (Steckbrief):

Was	Wert	Bemerkung
Teilungen	2/3/4/6/8/12/24	bei Bestellung angeben
Drehrichtung	links, rechts	Umbau durch Kunde mgl.
Drehrichtung	pendelnd	Bestellvariante oder Umrüstsatz (Zubehör)
Massenträgheitsmoment	175kgcm²
Drehmoment	2Nm @6bar	3,5Nm theoretisch
Aufspanngewicht	max. 14kg	Massenträgheitsmoment beachten!
Tellerdurchmesser	ø102
Teilgenauigkeit	+/-0,03mm	ø120mm
Einbaulage	beliebig
hydraulischer Stoßdämpfer	ja	ab Werk, einstellbar
Ansteuerung	3/2 oder 5/2	nur 1 (ein!) bistabilesVentil notwendig
Abfrage über Sensoren	möglich	Initiator NSS - Zubehör
Drossel	integriert	für Tellergeschwindigkeit
Schaltungen	50-200/min	abh. von Teilung und Belastung
Befestigungsoptionen auf dem Teller	1x ø30H7	Zentrum
	1x ø6H8 /2,5 tief	Achtung Tiefe !
	3xM6 / 8 tief	60°
statische Axiallast	20kN @ ø100mm	z.B. zur Bearbeitung auf dem Teller

Links zu detaillierten technische Daten

Link zum Produktfinder - RSE-4

Link zum Prospekt - RSE-4

Link zur Montage- und Betriebsanleitung

Prozesssicherheit durch Abfrage in Seitenplatten

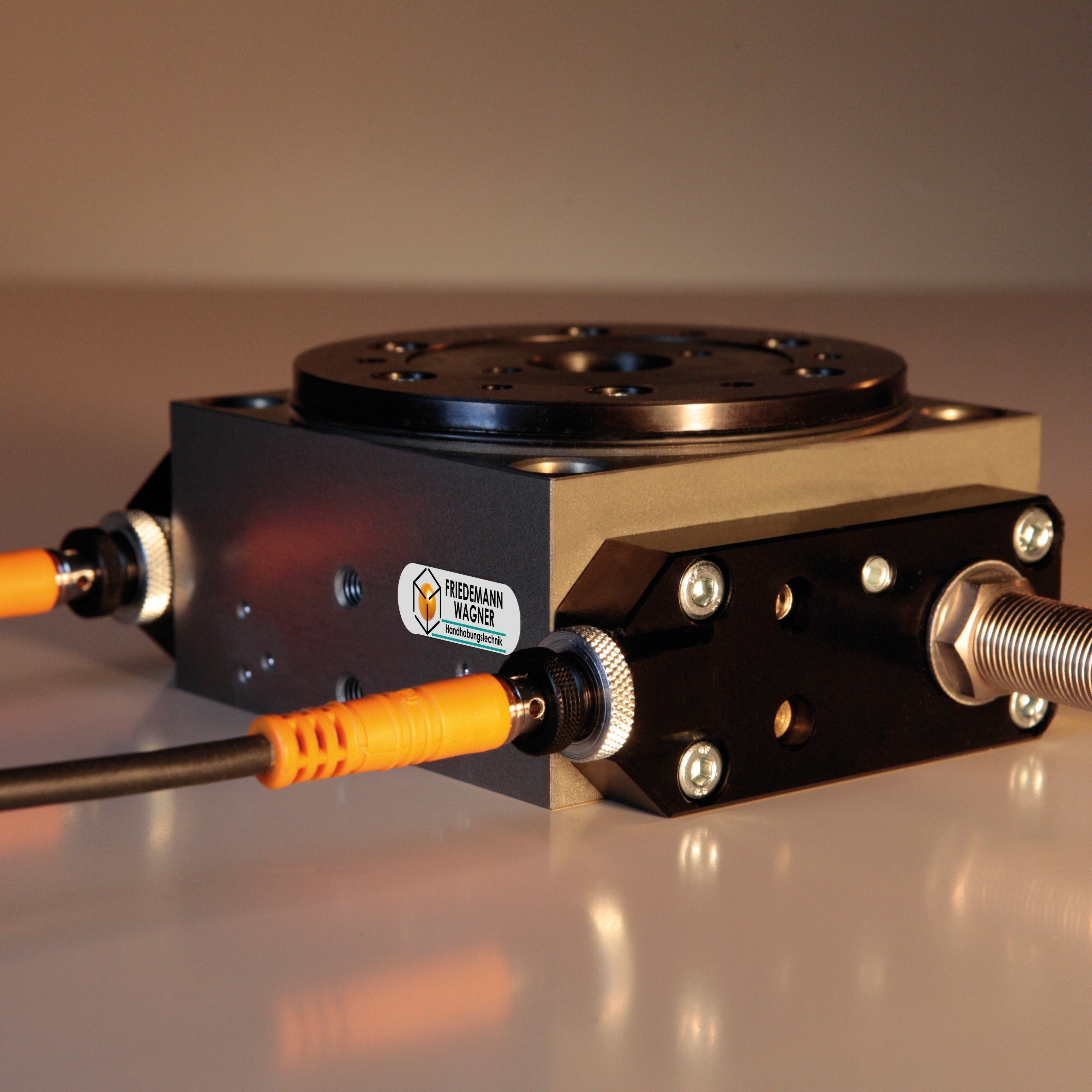

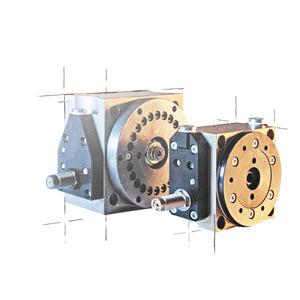

Wie beim noch kleineren Derivat - dem Rundschalttisch RSE-3 - können die hier verlinkten Näherungsschalter (Typ NSS) in die Seitenplatten eingeschraubt werden.

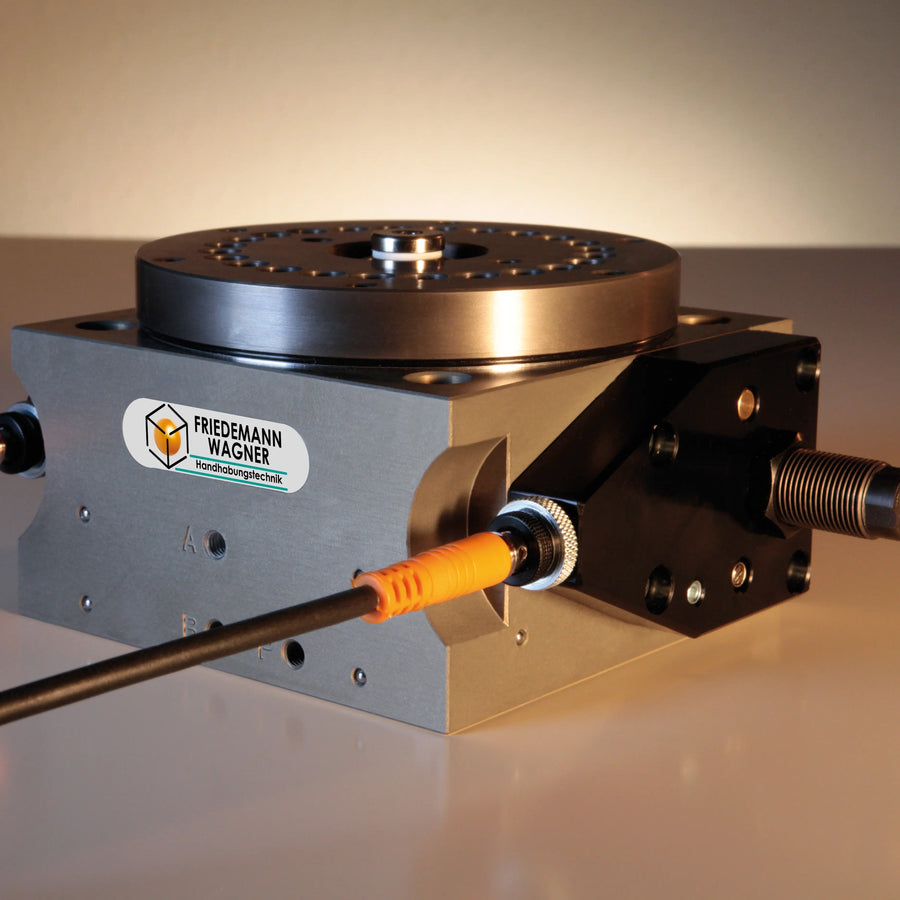

Die Endlagen der internen Zahnstange werden abgefragt. Die Signale ermöglichen eine optimale Zyklusüberwachung und vermeiden mögliche Folgekosten. RSE-4 kann natürlich auch ohne Sensoren -per Zeit-Glied- angesteuert werden.
