Steckbrief Rundschalttisch RSE-3

Rundschalttisch RSE-3: Maximale Präzision auf kleinstem Raum

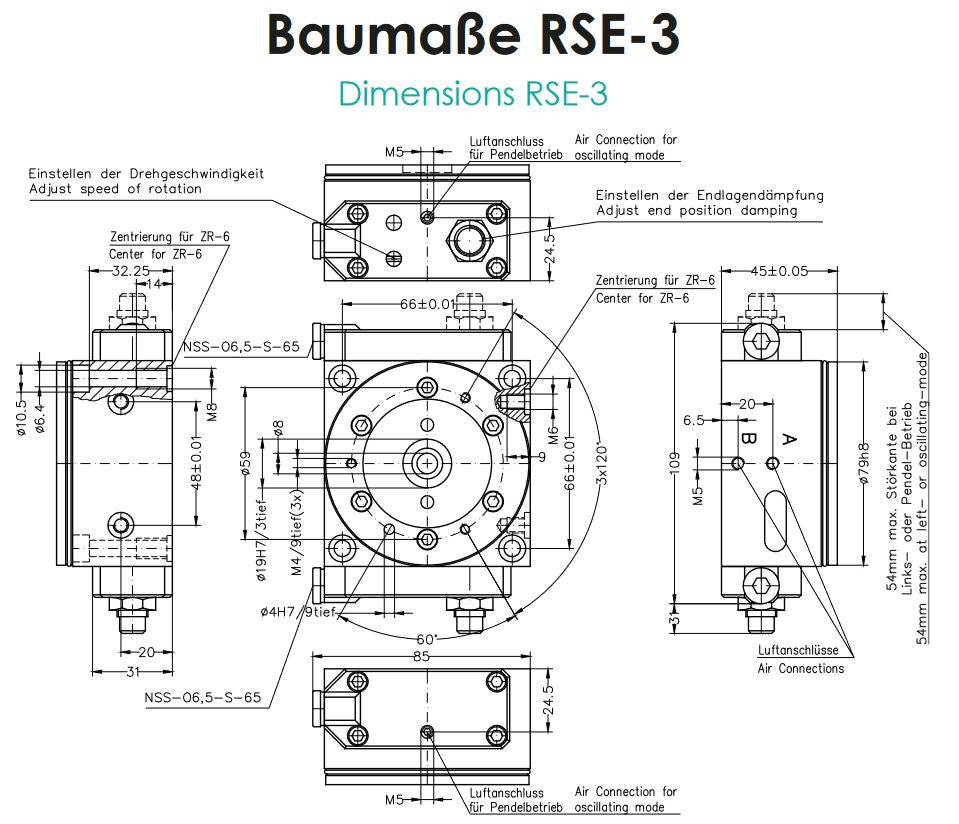

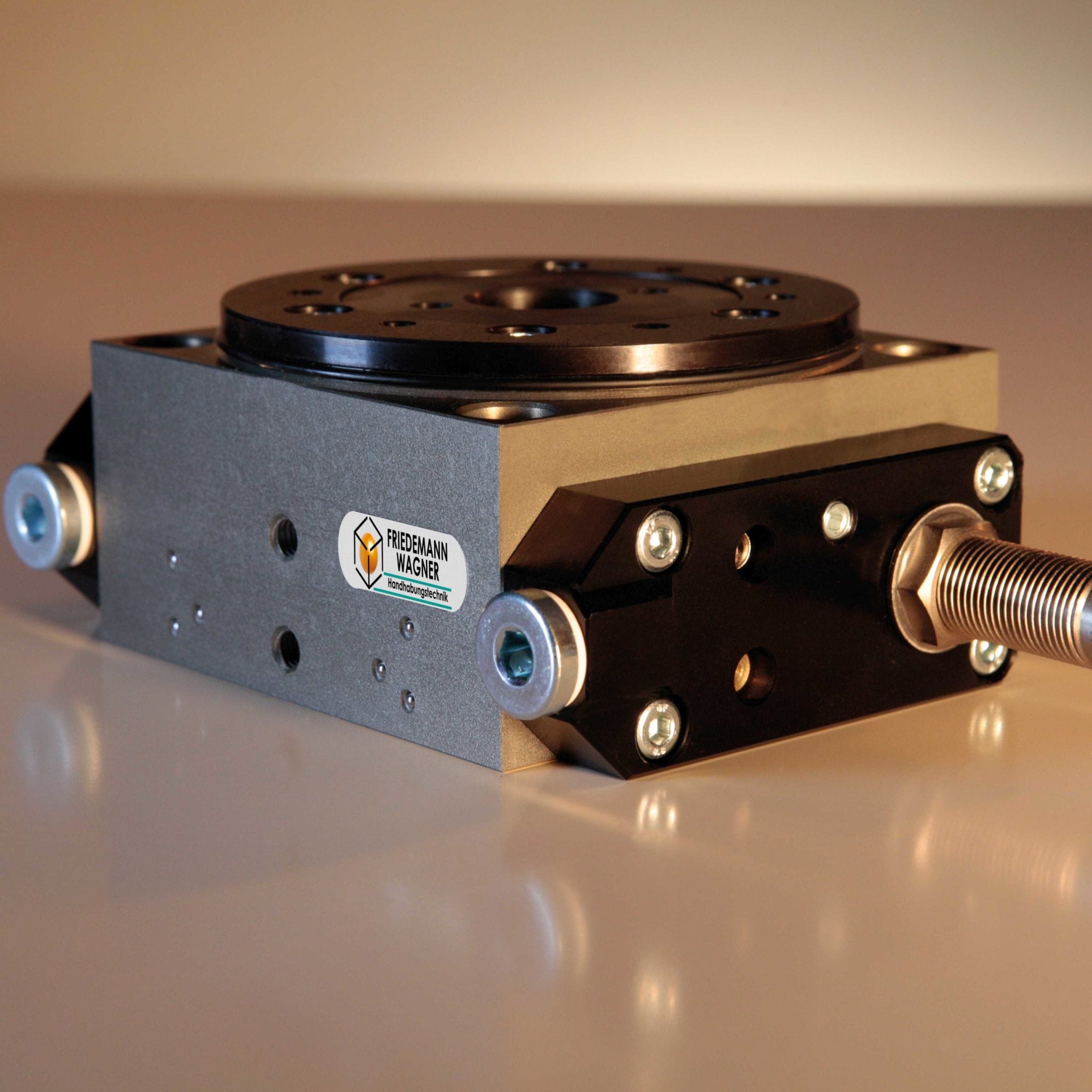

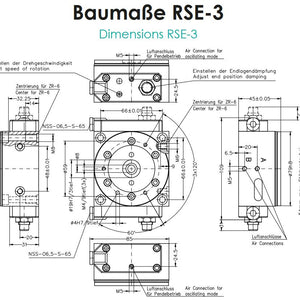

Der pneumatische Rundschalttisch RSE-3 ist das kompakteste Kraftpaket im Sortiment von Friedemann Wagner. Mit seinen Abmessungen von nur 140 x 85 x 45 mm ist er die ideale Lösung für die Montageautomation kleiner Werkstücke, bei denen jeder Millimeter zählt.

Warum der RSE-3 die ideale Rundschalteinheit für Ihre Automation ist!

Ob in der Handhabungstechnik, bei Prüfprozessen oder in der Kleinteilmontage – der RSE-3 überzeugt durch Flexibilität und einfache Integration. Dank der integrierten Abluftdrossel benötigen Sie keine externen Bauteile zur Geschwindigkeitsregulierung, was nicht nur Platz, sondern auch Montagezeit spart.

Die wichtigsten technischen Highlights im Überblick:

Kompakte Bauweise:
Ideal für enge Bauräume (Tellerdurchmesser ø79h8).
Hohe Präzision:
Eine Teilgenauigkeit von +/-0,03 mm (bei ø120 mm) sichert Ihre Prozessqualität.
Einfache Ansteuerung:
Der Betrieb ist über nur ein (1!) bistabiles 5/2-Wegeventil möglich.
Flexibler Einsatz:
Die Drehrichtung (rechts, links oder pendelnd) kann jederzeit durch den Kunden umgebaut werden.
Integrierte Dämpfung:
Ein hydraulischer Stoßdämpfer ist bereits ab Werk montiert.
Integrierte Drossel
Eine Abluftdrossel in der Seitenplatte dient der Einstellung der Tellergeschwindigkeit

Technische Daten & Fakten (Steckbrief):

Was	Wert	Bemerkung
Teilungen	2/3/4/6/8/12	bei Bestellung angeben
Drehrichtung	links, rechts	Umbau durch Kunde mgl.
Drehrichtung	pendelnd	Bestellvariante oder Umrüstsatz (Zubehör)
Massenträgheitsmoment	60kgcm²
Drehmoment	1Nm @6bar	1,5Nm theoretisch
Aufspanngewicht	max. 8kg	Massenträgheitsmoment beachten!
Tellerdurchmesser	ø79h8
Teilgenauigkeit	+/-0,03mm	ø120mm
Einbaulage	beliebig
hydraulischer Stoßdämpfer	ja	Auslieferzustand
Ansteuerung	3/2 oder 5/2	nur 1 (ein!) bistabilesVentil notwendig
Abfrage über Sensoren	möglich	Initiator NSS - Zubehör
Drossel	integriert	für Tellergeschwindigkeit
Schaltungen	50-200/min	abh. von Teilung und Belastung
Befestigungsoptionen auf dem Teller	1x ø19H7	Zentrum
	1x ø4H7
	3xM4/9tief	120°
statische Axiallast	3,5kN @ ø70mm	z.B. zur Bearbeitung auf dem Teller

Links zu detaillierten technische Daten

Link zum Produktfinder - RSE-3

Link zum Prospekt - RSE-3

Link zur Montage- und Betriebsanleitung

Prozesssicherheit durch intelligente Abfrage

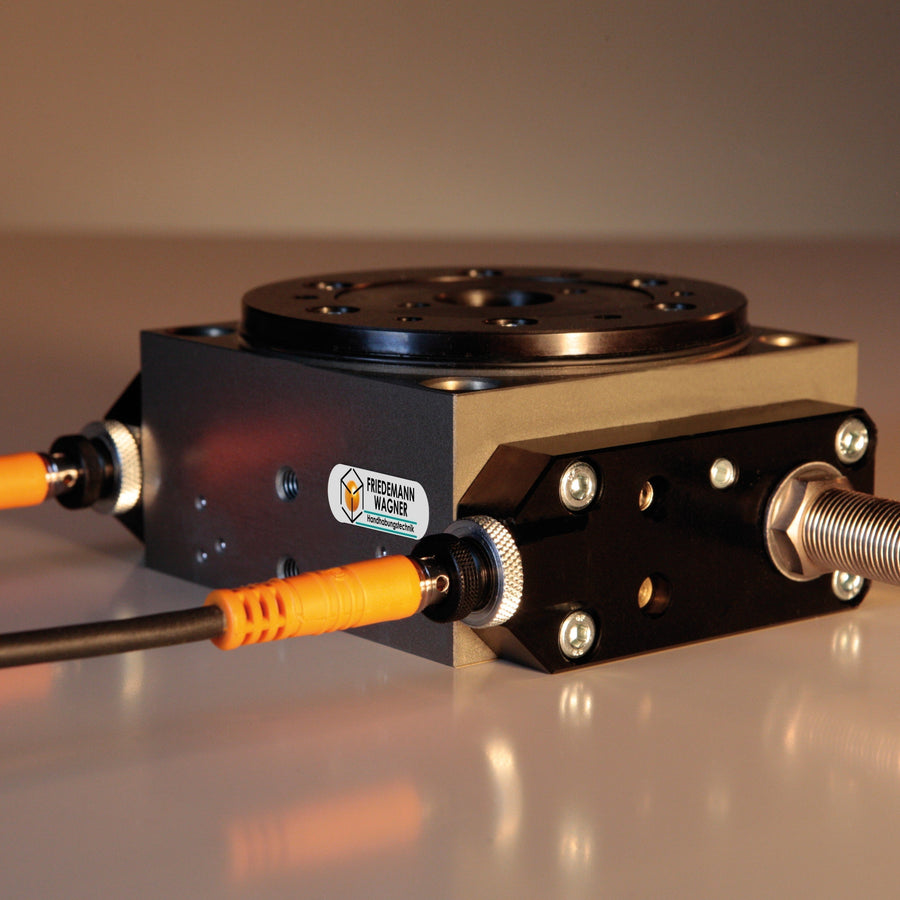

Trotz seiner geringen Größe bietet der RSE-3 volle Kontrolle. Die Endlagen der internen Zahnstange können optional über die hier verlinkten Näherungsschalter (Typ NSS) abgefragt werden. Dies ermöglicht eine optimale Zyklusüberwachung und erhöht die Ausfallsicherheit Ihrer Anlage.

Ihr Vorteil mit Handhabungstechnik von Friedemann Wagner GmbH.

Setzen Sie auf bewährte Qualität „Made in Germany“. Der RSE-3 ist nicht nur langlebig und wartungsarm, sondern dank des passgenauen Zentriersystems auch in kürzester Zeit montiert.

Jetzt RSE-3 konfigurieren!

Haben Sie Fragen zur Integration in Ihre Anlage oder benötigen Sie CAD-Daten?
Kontaktieren Sie uns oder nutzen Sie direkt den Link zum Rundschalttisch RSE-3!
