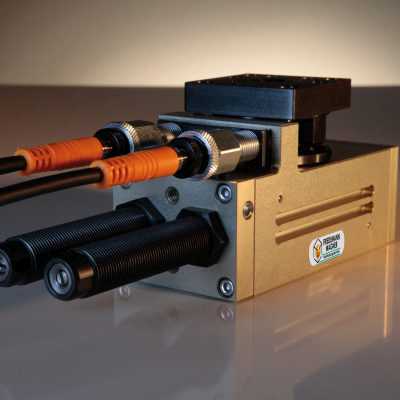

Schwenkeinheit SES-4 – kräftiger als die kleine Schwester SE-4 .
Bei Analyse der technischen Daten wird dem Betrachter meist nicht sofort klar, dass der Schwenkantrieb SES-4 minimal größer baut, aber deutlich stärker als das kleinere Pendant ist.
In jeder der 3 Raumdimensionen (L x B X H) wird für die SES-4 ca. 15% mehr Platz benötigt.
Der Nutzen im Vergleich zu SE-4:
- 170% des Drehmoments
- das 3-fache Massenträgheitsmoment ist schwenkbar!
Die SES-4 (S steht für stark) ist mit größeren Kolben und mit einem 4-Punkt Lager ausgestattet.
| SE-4 | SES-4 | |
|---|---|---|
| Höhe [mm] | 54,5 | 62 |
| Breite[mm] | 42 | 49 |
| Länge[mm] | 93 | 107 |
| Volumen [mm3] | 212877 | 325066 |
| Massenträgheitsmoment J [kgcm2] | 110 | 343 |
| Drehmoment [Nm] | 0,94 | 1,6 |
| Kolben-Durchmesser[mm] | 2×14 | 2×16 |
