Der modulare Pick-and-Place Baukasten für effiziente Handhabungsprozesse

Suchen Sie nach einer schnellen und kosteneffizienten Lösung für Ihre Pick-and-Place Prozesse? Unser modulares Baukasten-System bietet Ihnen „Off-the-shelf“-Komponenten für maßgeschneiderte Automatisierungslösungen – ohne die Komplexität teurer Industrieroboter.

Warum unser Pick-and-Place System die ideale Lösung ist:

Schnelle Montage: Dank speziell abgestimmter Lineareinheiten (LEN-6) und Vertikaleinheiten (VEN-6).
- LEN-6 (Horizontal): Verfügbar in 4 Hublängen.
- VEN-6 (Vertikal): Verfügbar in 5 Hublängen für maximale Anpassbarkeit.
- Passender Parallel-Greifer z.B. PGM-120 zur direkten Montage
Ready-to-use: Vorinstallierte hydraulische Dämpfer und Initiatoren unter robusten Blechabdeckungen.
Kostenvorteil: Eine effiziente und präzise Alternative zu komplexen Robotersystemen.
Integration: Optional mit pneumatisch-elektrischer Integration

Überzeugen Sie sich von Kosten- und Genauigkeitsvorteilen! Entdecken Sie in unserem Video eine pick & place Lösung in Aktion und lassen Sie sich von der Vielseitigkeit unseres Baukasten-Systems beeindrucken.

Wie können Sie Ihr System anpassen?

Flexibilität durch modulare Komponenten: LEN-6 und VEN-6

Die horizontale Bewegung der Lineareinheit (LEN-6) ist im Katalog in 4 Hüben (100, 200, 300 und 400 mm ) verfügbar.
Für den vertikalen Hub (VEN-6) werden sogar 5 Hublängen angeboten.
Wählen Sie einfach die passende Hublänge für Ihre Anforderungen und optimieren Sie so Ihren pick & place Prozess!

Integration nach Maß: Pneumatisch, pneumatisch+elektrisch oder keine (Basis-Variante)!

Neben einer günstigen Basisvariante des pick & place-Systems (ohne Integration) ist eine Variante mit rein pneumatischer Integration sowie eine Vollintegration (pneumatisch und elektrisch) ab Werk lieferbar. In der Endausbaustufe erfolgt also die Luftversorgung und die Signal-Rückmeldung durch die Einheit hindurch.

Ein besonderer Vorteil - die interne Luftversorgung und Signalweiterführung - bedeutet für Sie:

Keine störenden externen Leitungen im Bauraum.
Kein Verschleiß durch Torsion oder ständige Bewegung.
Kompakte Bauweise für enge Arbeitsbereiche.

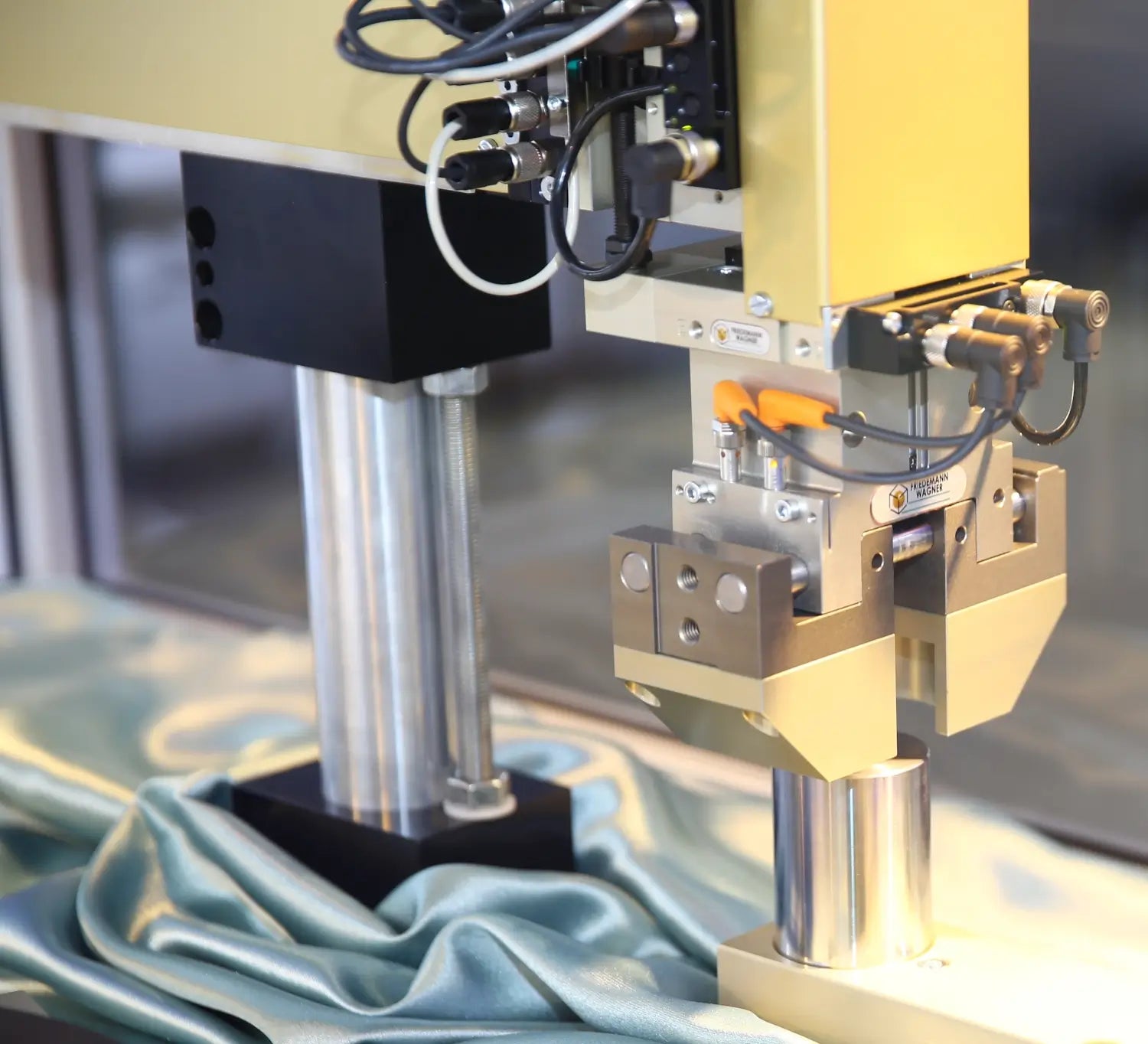

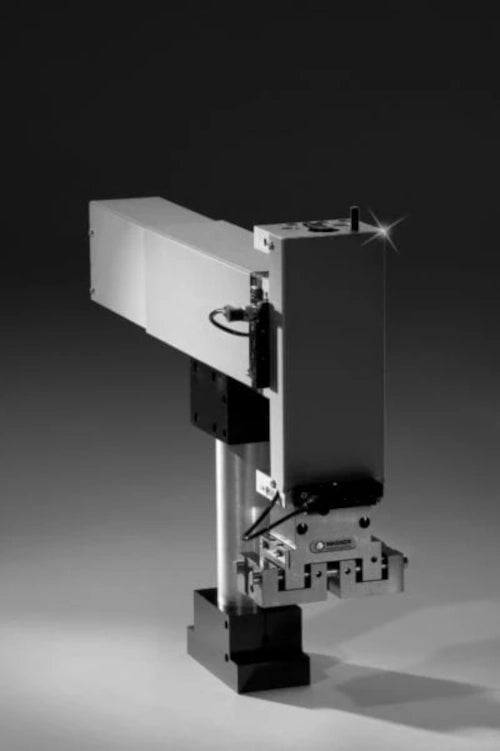

Schnell verfügbar, strukturiert und kompakt - wie auf dem Foto rechts zu sehen!
Dieses abgestimmte Verbund-System für Ihren pick& place-Ablauf ist in einer separaten Betriebsanleitung dokumentiert.

Highlight: Wo montiere ich mein pick und place - System?

Fixer Einsatz: starre Montage auf passendem Stativ (Zubehör).
Schwenkantrieb SES-9: System um eine Rotationsachse (0–190°), ideal für komplexe Positionieraufgaben.

Nutzen Sie unsere Zentrierringe und Zentrierbohrungen und fixieren Sie es für starre Positionierung direkt auf Ihrer Anwendung oder unserem abgebildeten Stativ (siehe auch Bild rechts) aus dem Zubehörkatalog.

Pick und Place Baukasten von Wagner LEN-6 und VEN-6 auf Stativ mit Zwischenposition und Greifer PGM-120

Bilder teilweise mit KI-generiertem Inhalt / Hintergrund
Pick und Place auf Stativ - je 300mm Hub - mit Greifer PGM-120

Jetzt STP-File herunterladen und Planung starten:

Bei Interesse am STP-File auf Stativ - klicken Sie gerne auf diesen Link.

Wenn Sie Ihr pick & place System schwenken wollen: Mit unserem pneumatischen Schwenkantrieb SES-9 kann den Aufbau mit horizontaler und vertikaler Bewegung sowie der Greifer zwischen 0 und 190° - von außen einstellbar- geschwenkt werden!
Der Clou: Sofern der Schwenkantrieb mit 6-fach Luft- und Signaldurchführung -ausgewählt wurde, kann obiger Aufbau beim Schwenken durch die drehende Welle hindurch mit Luft gespeist werden! Mit etwas Verdrahtungsaufwand können sogar die Signale durch die drehende Welle geführt werden!

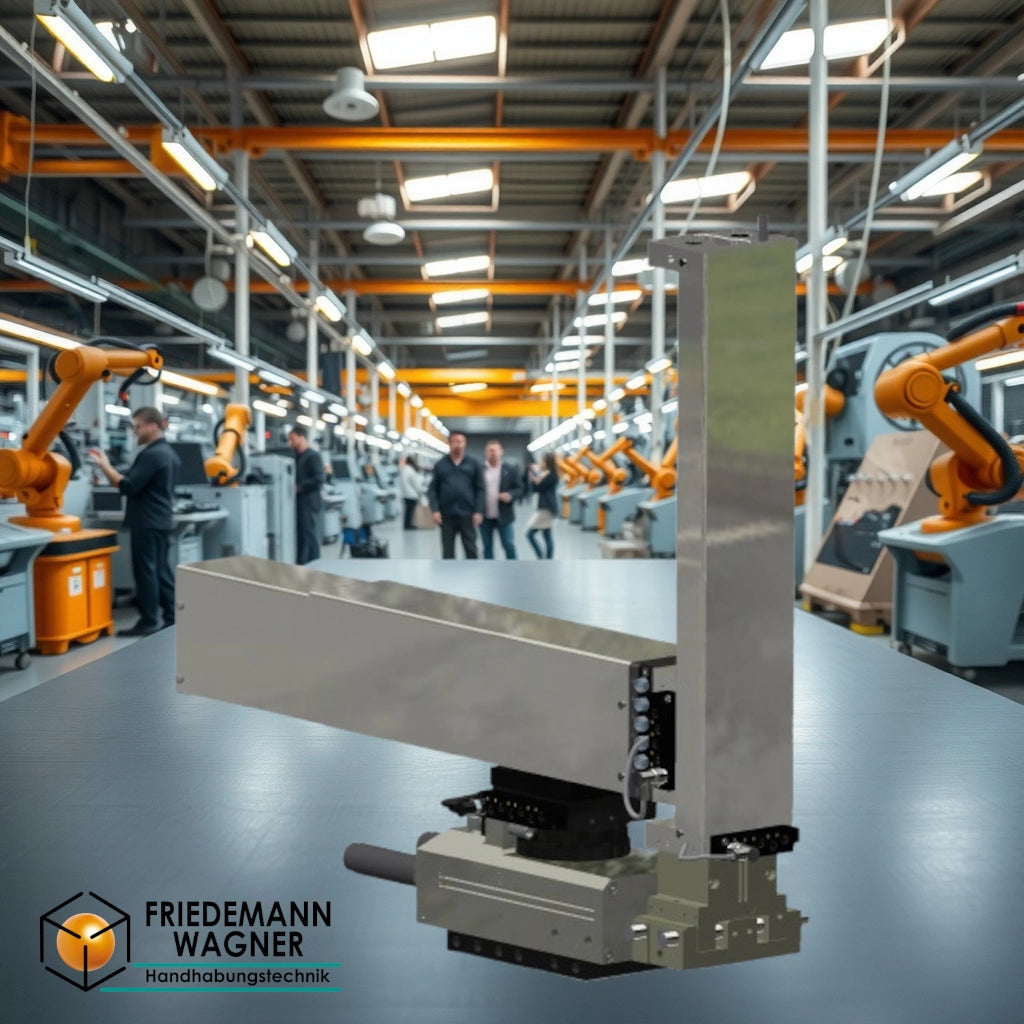

Pick und Place Baukasten von Wagner - LEN-6 und VEN-6 mit PGM-120 auf Schwenkeinheit SES-9

Bilder teilweise mit KI-generiertem Inhalt / Hintergrund
Pick und Place - je 300mm Hub - auf Schwenkantrieb SES-9 - mit Greifer PGM-120

Jetzt STP-Files herunterladen und Planung starten:

Bei Interesse am STP-File auf Schwenkantrieb SES-9 - klicken Sie gerne auf diesen Link.

Zwischenposition (ZWP): Ermöglicht die Werkstückaufnahme/-abgabe auf zwei unterschiedlichen Höhenniveaus.

Absolutes Highlight der pick & place Lösung ist jedoch die passend verfügbare Zwischenposition - siehe Katalog.
Diese wird einfach zwischen die Module montiert und erlaubt eine Abgabe/ Aufnahme des Werkstückes auf einem zweiten Höhen-Niveau. Unsere Skizze unten oder das Kurzvideo zeigt die unterschiedlich hohen Abgabe-Ebenen im pick & place Prozess.
Auch dieses Modul kann - je nach Ausstattung - durch die Einheit hindurch versorgt und abgefragt werden!

Was je nach Variante an Sensoren, Dämpfer mitgeliefert wird, entnehmen Sie direkt dieser Seite Lieferumfang in der Betriebsanleitung.

Flexibilität für andere Anwendungen!

Vorteilhaft: Sowohl die Lineareinheit als auch die Vertikaleinheit aus dem pick & place- Baukasten können natürlich „stand-alone“ erworben und betrieben werden.
Hier finden Sie im Schnellüberblick die verfügbaren Längen!
