3D-Dateien im Produktfinder zum Download

Sie möchten beispielsweise einen Wagner-Schwenkantrieb als 3D-Modell in Ihre Konstruktion übernehmen?

Sobald Sie über den Produktfinder

per Direkteingabe (im Suchfeld, Lupe)
manueller Auswahl (über Mausklicks) oder
gewählten Filterkriterien (Filter setzen)

das passende Produkt angezeigt sehen, finden Sie rechts oben (Pull-Down-Option) und unten links (Text-Links) die Möglichkeit zum sofortigen Download von

3D-Datei (STP-File, gezippt)
Prospekt, technische Daten
Betriebsanleitung

Der Import ist vermutlich bei jedem CAD-System etwas anders.

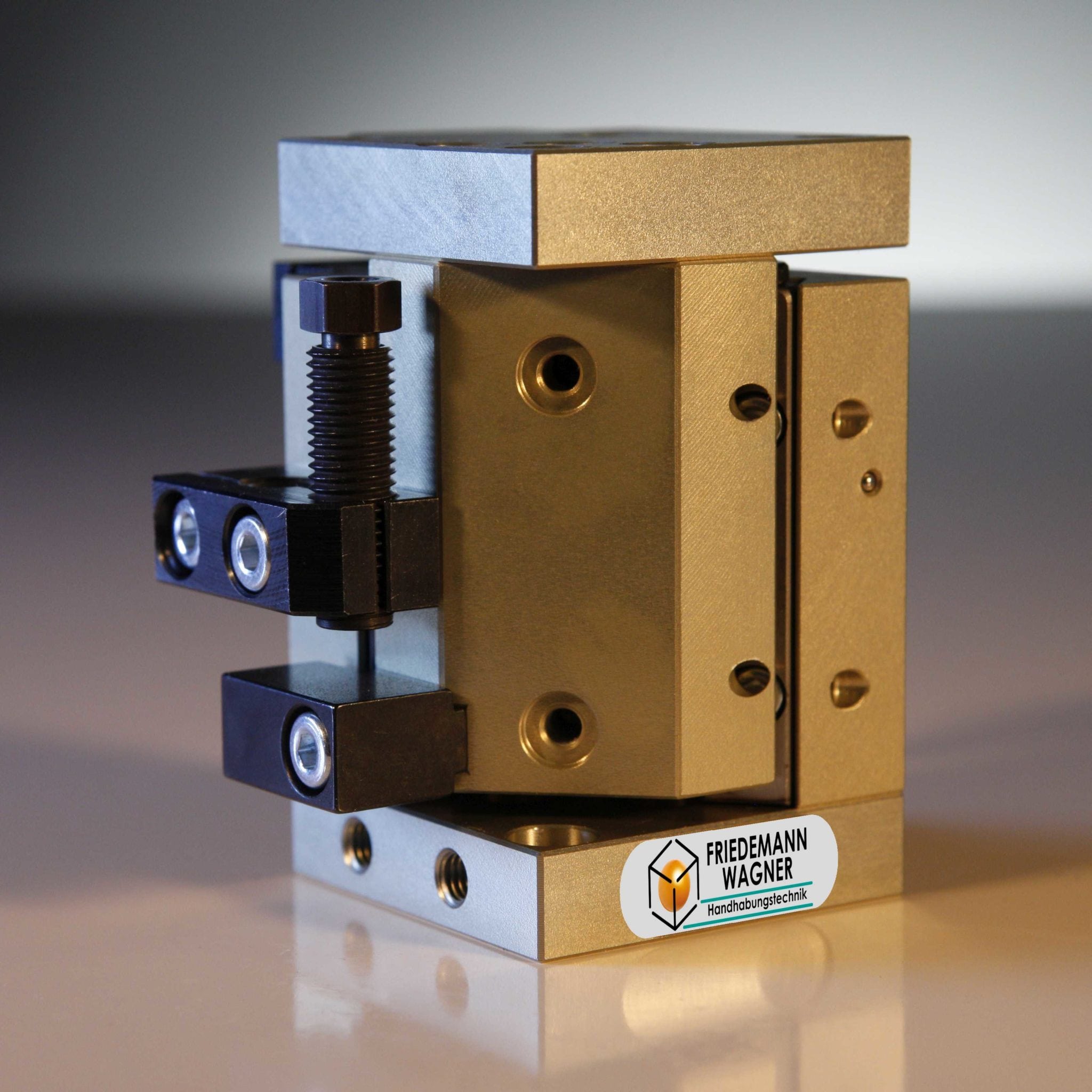

Bitte beachten Sie, dass in den STP-Dateien keine Beziehungen vorhanden sind. Daher sind bewegliche Teile ggf. als mehrere Einheiten im Modell ( bspw. Hubeinheit hat 3 Komponenten: Gehäusekörper, Führungswellen und Kopf).
Diese müssten zunächst im CAD gefügt bzw. zentriert werden, damit diese im Modell axial bewegt werden können).

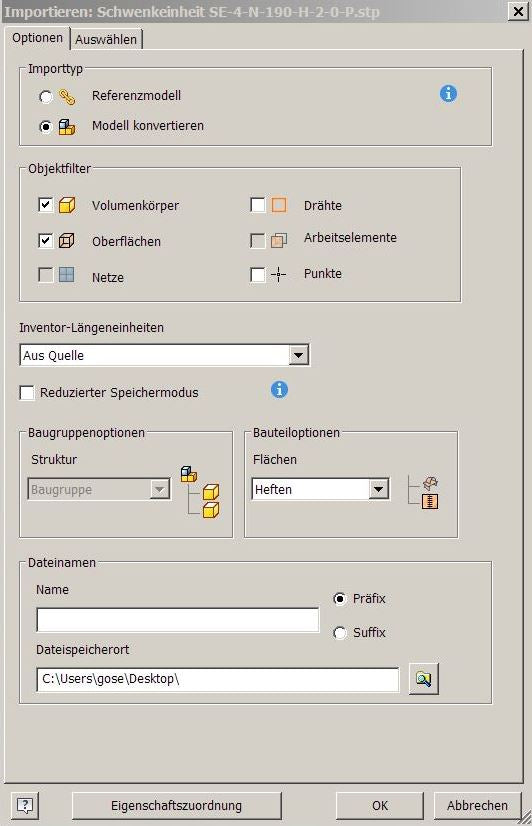

Im Bild rechts finden Sie die Empfehlungen zum Import als Volumen-Modell in die CAD-Software Inventor.
