Schwenkantrieb SES-6 – volle Kraft in den Endlagen

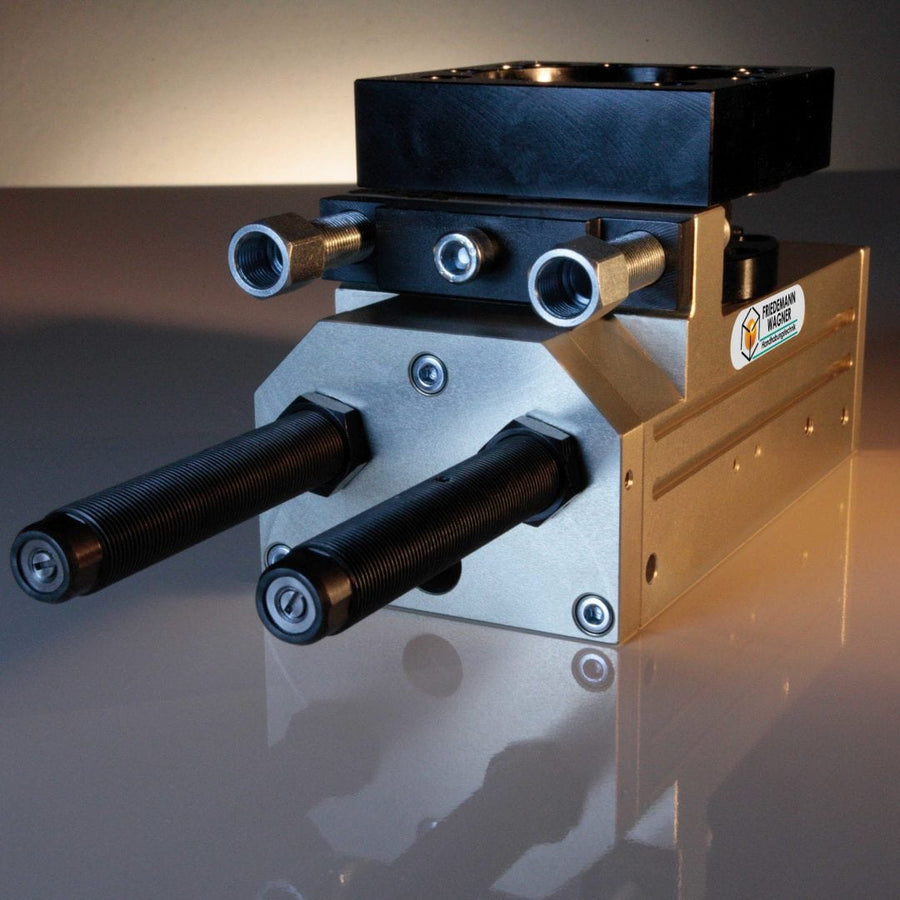

Schwenkeinheit SES-6 - geballte pneumatische Wagner-Power!
Gestatten: SES-6 - der stärkste Wagner-Schwenkantrieb in der mittleren "Baugröße 6" !
Der Nutzen im Vergleich zu anderen Lösungen am Markt:
- volle Kraft in der Endlage durch externe Anschläge
- von außen einstellbare Drehwinkel durch extern wirkende Anschlagschrauben
- von außen erreichbare Stoßdämpfer
- Wiederholgenauigkeit +/-0,01°
- platzsparende Aufnahme des Sensors in der Anschlagschraube
- alle Störkanten zeigen in eine Richtung
- 3 Varianten: Standard | 4 fach Luftdurchführung | 4fach Luft- und Signaldurchführung
- Link zur technischen YouTube Animation mit Schnitt
Schnellüberblick technischen Daten - weitere Infos gibts hier im Prospekt.
| SES-6 | SES 6 mit Luftdurchführung | |
| reales Drehmoment bei 6 bar [Nm] | 6,5 | 6 |
| max. Massenträgheitsmoment [kgcm²] | 6000 | 6000 |
| Schwenkwinkel von aussen einstellbar | 0-190° | 0-190° |
| Radiallast am Flansch [N] | 2493 | 2493 |
| Axiallast statisch auf Druck [N] | 2572 | 2572 |
| Axiallast statisch auf Zug [N] | 1662 | 1662 |
| Kolben x Durchmesser [mm] | 2x25 | 2x25 |
