Schwenkantrieb SES-6: Nutzen in der Automation

Schwenkantrieb mit 6Nm und volle Kraft in den Endlagen!

Der pneumatische Schwenkantrieb SES-6 repräsentiert die Leistungs-Mitte des Portfolios der Wagner-Schwenkeinheiten.

Das effektive (reale) Drehmoment von >=6Nm @ 6bar und ein Massenträgheitsmoment von 6000kgcm² belegen, warum ab dieser Baugröße die Schwenkantriebe von Wagner im Lieferumfang ab Werk über hydraulische Stoßdämpfer verfügen.

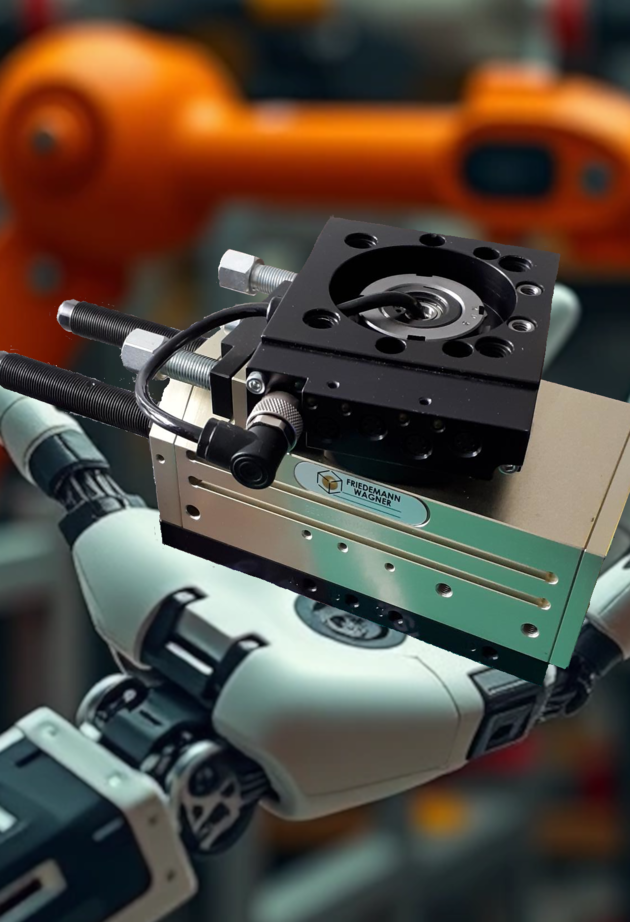

Ready to use! Die abgebildete Variante verfügt über 4-fache Luft- und Signal -Durchführung in die drehende Anschlagfläche: keine Rotationen von externen Schläuchen und Kabeln.
Für schnelle und strukturierte Adaption in Automationslösungen verfügt die Anschlagfläche bereits über Zentrier- und Gewindebohrungen.

Ein externes Anschlagsystem ist Bestandteil des gefrästen Gehäuses und gewährleistet volles Drehmoment in den Endlagen.
Die Anschlagschrauben zur Justage des Schwenkwinkels (0-190°) sind von außen erreichbar. Nach Einstellung und Klemmung bilden sie einen Flächen-Anschlag, der außerhalb und unabhängig vom Getriebe(-spiel) wirkt. So kann die Wiederholgenauigkeit von +/-0,01° erklärt werden.

Nachhaltigkeits-Betrachtung: die Verlagerung der Last weg von der Zahnstange hin zur Anschlagschraube verlängert die Modul-Standzeit!

Clever: die hohlen Anschlagschrauben nehmen platzsparend den Sensor auf - optimale Raumausnutzung.

Die im Foto sichtbaren Stoßdämpfer sind ebenfalls von außen erreichbar und dienen lediglich der Verzögerung - dank reproduzierbarem externen Anschlag!

Mit diesem technischen Prinzip kann eine Erkennung des Stoßdämpferausfalls erfolgen!

Erkennbar vorteilhaft: die Störkanten von Schrauben und Dämpfern zeigen in nur eine Raumrichtung.

Als Zusatzmodul kann bei Bedarf eine Zwischenposition angedockt werden. So kann mit einer Schwenkeinheit eine dritte Position angefahren werden.

Volle Kraft = volles Drehmoment in den Endlagen
Wiederholgenauigkeit +/-0,01°
Dreh- bzw. Schwenkwinkel von außen einstellbar
max. Massenträgheitsmoment 6.000kgcm²
Schwenkzeiten 0,35-2s
effektives Drehmoment @ 6 bar: 6Nm
Kolbendurchmesser 2x25mm
3 verfügbare Varianten ab Lager:
- ohne Luftdurchführungen
- mit 4 Luftdurchführungen
- mit 4-fach Luft- und Signal-Integration (Foto)
Betrieb bei 4-8 bar
Luftanschluss M5
Gewicht ca. 3kg
Stoßdämpferausfall-Erkennung möglich
Montage per Zentriersystem
passendes Modul "Zwischenposition" im Zubehör

P.S. Wir sagen Schwenkeinheit - andere nennen es Schwenkantrieb. Worte sind Schall und Rauch - die technische Animation zeigt Aufbau, Vorteile und Nutzen:
