Mini-Schlitten mit montiertem Minigreifer

Baukastensystem - auch bei pneumatischen Mini-Einheiten?

Ja - auf der letzten Messe haben kurzerhand vor Ort das Prinzip unseres Baukastens demonstriert:
Der Kunde braucht auf kleinem Raum einen Linearhub von ca. 40mm und einen Parallelgreifer zum Anheben seines kleinen Werkstückes. Das Bild zeigt LSM-3 als Mini-Schlitten mit montiertem Minigreifer.

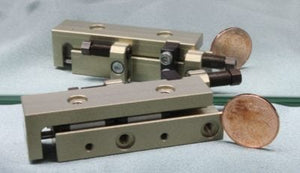

Mit  LSM-3 haben wir pneumatische Mini-Linearschlitten zur Automation speziell kleiner Werkstücke im Programm. Die zum Kundenwunsch passend ausgewählte Variante hat einen Hub von 50mm. Hohle, gehärtete Anschlagschrauben nehmen platzsparend den Sensor auf. Mit diesen Schrauben kann auch der Hub beiderseits um 15mm beeinflusst werden. Die Mini-Einheit ist verschiedenen  Hublängen sowie mit oder ohne montierte Stoßdämpfer ab Lager lieferbar.

Die Last wird - wie bei allen Schlitten der Serien LSM-3 und LSM-4 über 2 Führungswagen (abgedichtete Kugelumlaufführungen) sicher getragen.
Hohe Präzision - gerade beim Handling kleiner Werkstücke!

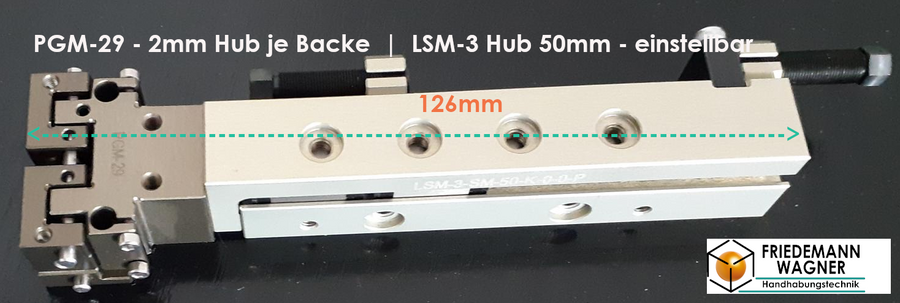

Direkt an der Stirnseite wurde PGM-29 mit Zentrierringen und Schrauben angeflanscht.
Platzsparend auf 126mm (eingefahrener Zustand) wurde so ein kompaktes Mini-Funktionselement realisiert - aus vorhandenen Bausteinen des Wagner Baukastens!

LSM-3

• Hublängen 20 mm, 35 mm oder 50 mm
• Stoßkraft @ 6 bar: 11 N
• Rückzugskraft @ 6 bar: 7 N
• Wiederholgenauigkeit +/-0,01mm
• Betrieb bei 4-8 bar
• max. Traglast 0,5 kg

PGM-29

• Hub 2mm je Backe
• Klemmkraft @ 6 bar: 16 N
• Spritzkraft @ 6 bar: 20 N
• Wiederholgenauigkeit +/-0,02mm
• Betrieb bei 2-8 bar (!)
• Fingerlänge max. 15mm
• empf. max. Werkstückgewicht 0,13kg kraftschlüssig * siehe technische Daten
• Gewicht 0,025 kg
