Ausführung Z bei Lineareinheit LE-6 und LE-9

Was bedeutet "Ausführung Z" bei Lineareinheiten des Typs LE-6 oder LE-9?

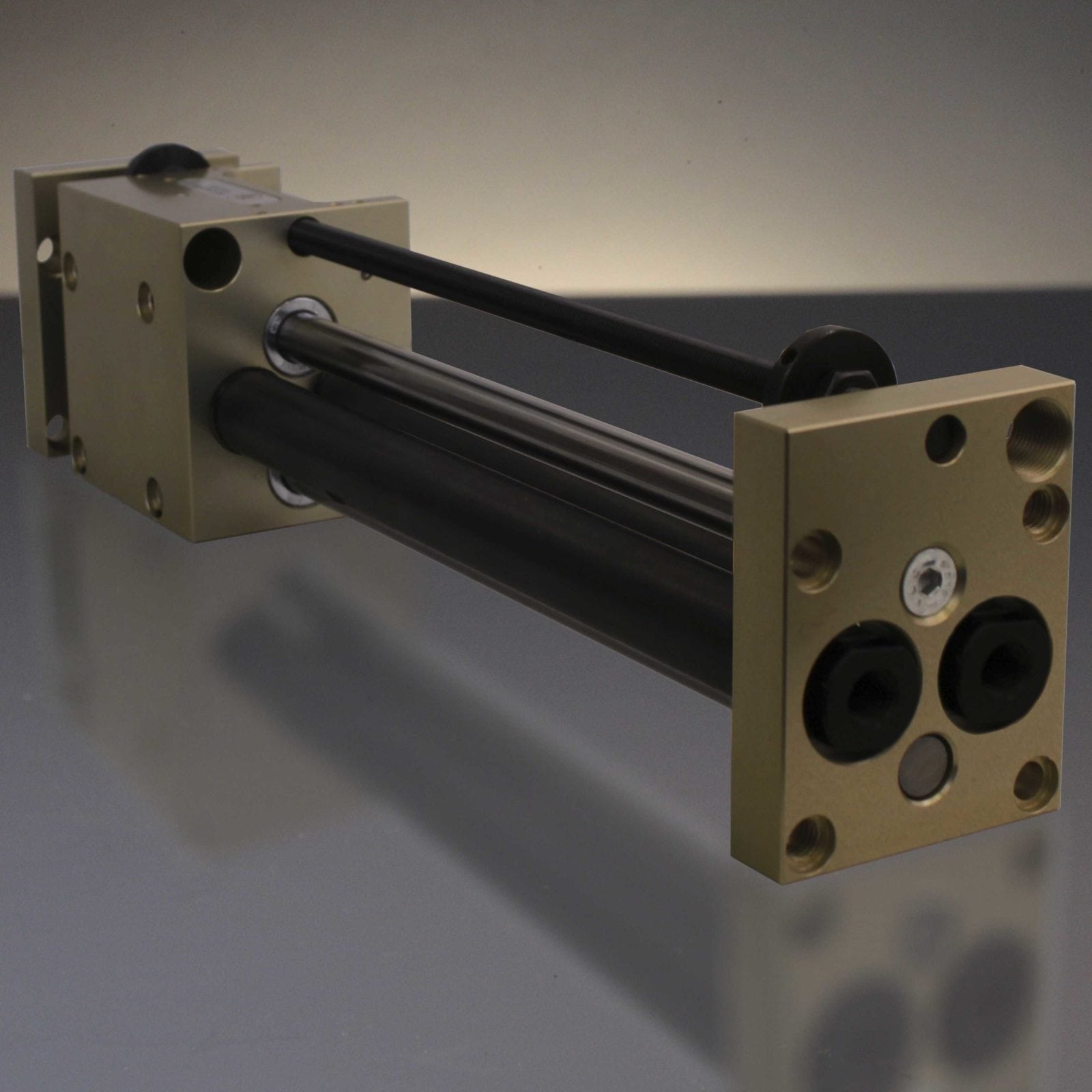

Lineareinheiten des Typs LE-6 und LE-9  werden im Auslieferzustand in den Varianten N und Z angeboten.

Die Variante Z weist auf einen zweiten Kolben - also einen Zusatzkolben hin:

Anstelle des pneumatischen Dämpfungs-Moduls ist ein zweites Luftrohr eingebracht. Die Ausführung Z hat also doppelte Stoßkraft und das auf selbem Bauraum!

LE-6 und LE-9 sind  beide für Schub-oder Portal-Betrieb geeignet und in Hublänge 100, 200 oder 300 mm verfügbar.

LE-9 ist zusätzlich in Hublänge 400 mm erhältlich.

Der Hub ist über die gesamte Länge einstellbar! Zwei Führungsstangen (abgedichtete Kugelbüchse) bieten präzises Führen der Last bei einer Wiederholgenauigkeit von +/- 0,02mm.

Infolge der hohen Stoßkraft empfiehlt sich der Einsatz hydraulischer Dämpfer. Durch das zweite Luftrohr entfällt das sonst enthaltene pneumatische Dampfungsmodul (Platzgründe).
