Ausführung "MS" - externe Anschläge für Lineareinheit LEM

Was bedeutet "MS" in der Ausführung bei Wagner-Lineareinheiten des Typs LEM?

Das Linearmodul LEM baut in der Grundkonstruktion sehr flach und kompakt. Daher sind Anschläge und Dämpfer-Aufnahmen auf engstem Raum untergebracht.
Sofern die "Platzverhältnisse" einen kritischen Pfad darstellen, die ideale Lösung.

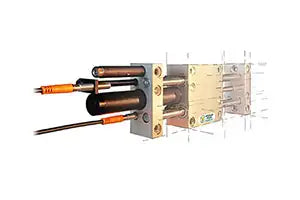

Ist jedoch genügend Bauraum vorhanden, kann LEM-6 und LEM-9 auch in der Ausführung "MS" (mit seitlichem Anschlag) geordert werden.

MIt den externen Anschlägen verbessert sich neben der Zugänglichkeit auch die Wiederholgenauigkeit des Systems.

Der gehärtete Anschlag ist über Zentrierringe fixiert und verschraubt. Er nimmt Anschlagschrauben sowie Dämpfer auf und lässt deren einfache Einstellung von außen zu. Sensoren finden- wie bei Wagner-Modulen üblich- in den Anschlagschrauben Ihren Platz.

Natürlich kann der externe Anschlag auch nachträglich nachgerüstet werden: Anschlag-Blöcke, -Schrauben und Dämpfer können im Zubehör erworben werden.

Die Einsatzoption "Portalbetrieb ohne Unterbau" bleibt weiterhin gegeben !
